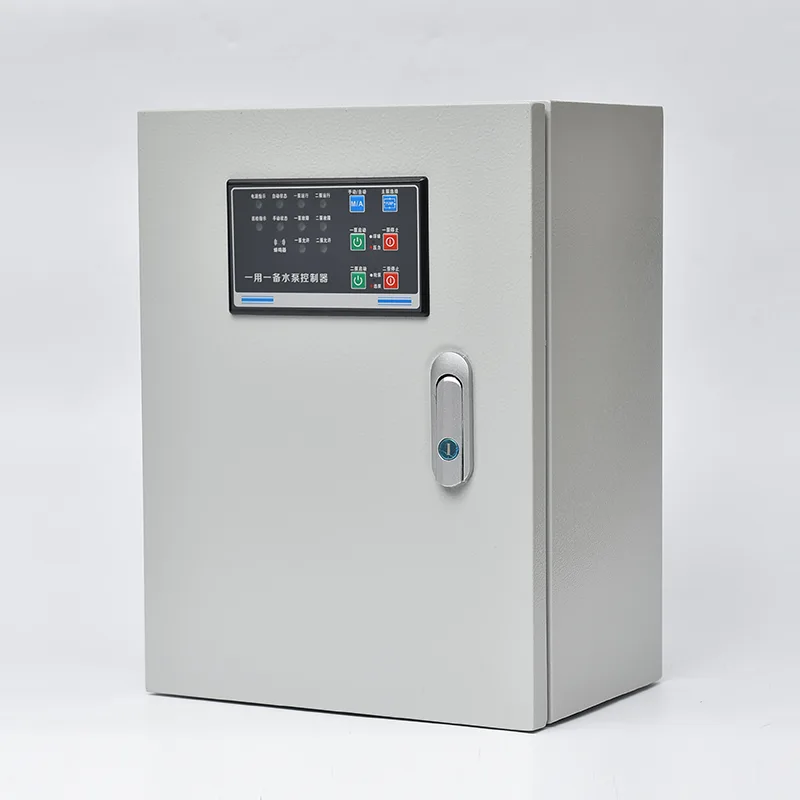

Nadzorna plošča črpalke za čiščenje vode

Kupite kakovostno nadzorno ploščo črpalke za obdelavo vode pri vodilnem kitajskem proizvajalcu CSIVEI. Integrira vhodne odklopnike, kontaktorje črpalke ali mehke zaganjalnike, preobremenitvene releje, programabilni logični krmilnik ali namenski krmilnik črpalke in vmesnike senzorja nivoja v eno samo talno ali stensko ohišje. Nazivne moči segajo od 0,75 kW do 250 kW pri 380–480 V trifaznem napajanju. Zaznavanje nivoja tekočine sprejema vnose iz plovnih stikal, oddajnikov hidrostatičnega tlaka ali ultrazvočnih senzorjev — krmilnik samodejno zažene delovno črpalko, ko se jašek napolni, vključi pomožno črpalko, če dotok preseže zmogljivost ene črpalke, in aktivira izhode alarma visokega nivoja, če nivoji še naprej naraščajo. Funkcija samodejnega menjavanja vrti vlogo vodilne črpalke na podlagi ur delovanja ali vsakega zagonskega cikla in tako uravnava mehansko obrabo. Vsak tokokrog črpalke je individualno zaščiten pred preobremenitvijo, kratkim stikom, izgubo faze in obratom faze. Dodatna zaščita, specifična za delo s kanalizacijo – kot je nadzor puščanja tesnila, nadzor temperature ležaja in zaznavanje blokade črpalke prek podtokovnega ali preobremenitvenega profila – je vgrajena za odkrivanje težav, preden pride do poškodbe motorja. HMI, nameščen na vratih, prikazuje nivo korita, stanje črpalke, ure delovanja in zgodovino napak. Komunikacija prek Modbus RTU/TCP ali izbirnega prehoda 4G omogoča oddaljen nadzor in integracijo SCADA. Ohišje je izdelano iz pocinkanega jekla s praškastim premazom proti koroziji, standard IP55 ali IP65 za zunanjo namestitev.

Idealne aplikacije

Od komunalnih črpalnih postaj do ravnanja z industrijskimi odpadnimi vodami, nadzorna plošča črpalke za čiščenje vode zagotavlja avtomatizirano, nenadzorovano upravljanje črpalke za najzahtevnejša okolja odpadne vode.

Mestne kanalizacijske črpalne postaje

Mestna kanalizacijska omrežja se zanašajo na dvižne postaje za dvigovanje odpadne vode iz nizko ležečih zbirnih mest v gravitacijske napeljave ali čistilne naprave. Nadzorna plošča upravlja eno do štiri potopne črpalke v konfiguraciji mokrega vodnjaka in samodejno prilagaja delovanje črpalke, saj se dotok spreminja glede na dnevne vzorce uporabe. Alarmni izhodi na visoki ravni se povežejo s telemetričnim sistemom za centralno obveščanje SCADA, medtem ko funkcija menjave zagotavlja uravnoteženo obrabo črpalke v nameščenem voznem parku.

Čistilne naprave

Znotraj čistilnih naprav črpalne postaje skrbijo za zajem neobdelanih odplak, primarni prenos blata, povratno aktivno blato in izpust očiščenih odplak. Plošča neodvisno upravlja vsak črpalni agregat z integriranim nadzorom puščanja tesnil in temperature ležajev, ki sta ključnega pomena za preprečevanje okvare potopnega motorja pri aplikacijah z neprekinjenim delovanjem. Komunikacija z elektrarno SCADA zagotavlja podatke o pretoku, energiji in napakah v realnem času.

Industrijske odpadne in procesne odpadne vode

Prehrambeno-predelovalni, kemični, tekstilni in rudarski postopki ustvarjajo odplake z značilnostmi, ki predstavljajo izziv za standardna krmiljenja črpalke – jedke tekočine, visoka vsebnost trdnih delcev, povišana temperatura ali vlaknati material. Zaščitne profile motorja plošče je mogoče nastaviti tako, da zgodaj zaznajo blokado črpalke, sprožijo samodejni cikel obračanja in ponovnega poskusa, da odstranijo ovire tekača, preden pokličejo operaterja.

Črpalne postaje komercialnih in stanovanjskih kompleksov

Veliki pisarniški parki, nakupovalna središča in večstanovanjska naselja z več stolpiči, ki delujejo pod nivojem komunalne kanalizacije, zahtevajo zanesljivo krmiljenje črpalke v kleti. Panel zagotavlja popolnoma avtomatizirano delovanje z alarmnimi izhodi visokega nivoja, povezanimi s sistemom za upravljanje stavbe, kar zagotavlja brez tveganja zadrževanja odplak v zasedene prostore. Njegova kompaktna konfiguracija za namestitev na steno ustreza omejenemu prostoru rastlinskih prostorov, ki je značilen za komercialne kleti.

Črpanje meteorne vode in nadzora poplav

Postaje za padavinske vode, ki upravljajo odtok med močnim deževjem, se soočajo z dolgimi obdobji mirovanja, ki jim sledi nenaden, intenziven dotok. Plošča ponuja shemo aktivacije načina dežja: ko je sprožilec nevihte prejet iz merilnika dežja ali naraščajočega nivoja vodnjaka, vse črpalke vstopijo v zaporedje prednostnega zagona. Hitro menjavanje delovanja med dolgotrajnim črpanjem ob nevihti preprečuje, da bi katera koli posamezna črpalka nosila celotno toplotno obremenitev.

Oddaljene in nenadzorovane namestitve

Črpalne postaje za odplake na podeželju ali razpršenih lokacijah imajo koristi od popolne avtomatizacije in zmožnosti nadzora na daljavo. Vgrajeni prehod 4G ali radijski telemetrični vmesnik pošilja podatke o stanju črpalke, nivoju zbiralnika in alarmih v osrednji operativni center. Operaterji lahko na daljavo potrdijo alarme in ponastavijo potovanja, s čimer drastično zmanjšajo stroške in zamude pri obiskih postaj, ki so morda oddaljene na stotine kilometrov.

Tehnični globoki potop

Nadzorna plošča črpalke za obdelavo vode združuje zaporedje črpalke na podlagi ravni, zaščito motorja, specifično za odplake, in robustno okoljsko utrjevanje v enem samem tovarniško preizkušenem sklopu.

Zaznavanje ravni in zaporedje črpalke

Krmilnik sprejme signale enega ali več nivojev iz plovnih stikal (diskretni, običajno štiri nivoji: zaustavitev, zagon vodilne črpalke, zamik zagona črpalke, visok alarm) ali neprekinjen analogni vhod 4–20 mA iz oddajnika hidrostatičnega tlaka ali ultrazvočnega senzorja. Ko se nivo zbiralnika dvigne do vodilne začetne točke, se zažene delovna črpalka. Če dotok preseže stopnjo praznjenja ene črpalke in se nivo še naprej dviguje do začetne točke zamika, krmilnik zažene pomožno črpalko. Ko nivo pade do točke zaustavitve, se ustavijo vse črpalke. Alarm visokega nivoja se sproži, če zbiralnik doseže kritični prag – kar kaže na dotok nad zmogljivostjo črpanja ali okvaro črpalke – in ta signal se kot prednostni alarm prenese v telemetrični sistem. Nastavljiv časovnik za zagon poskrbi, da črpalke za kratek čas delujejo, potem ko dosežejo točko ustavitve, da očistijo izpustni vod in preprečijo posedanje trdnih delcev.

Samodejno menjavanje in upravljanje dolžnosti

Krmilnik zamenja oznako glavne črpalke na vsakem ciklu črpalke ali na podlagi nastavljive ure delovanja. Na končni točki pride do menjave — po zaključku trenutnega cikla postane vodilna naslednja črpalka v zaporedju. Če se vodilna črpalka ne zažene ali se med delovanjem izklopi, krmilnik samodejno določi naslednjo razpoložljivo črpalko kot vodilno in jo takoj zažene, medtem ko zaklene okvarjeno črpalko in sproži alarm. Ta samodejni preklop zagotavlja neprekinjeno delovanje postaje brez posredovanja operaterja.

Zaščita motorja, specifična za kanalizacijo

Poleg standardne zaščite pred preobremenitvijo in kratkim stikom plošča vključuje zaščito, prilagojeno načinom odpovedi potopnih črpalk za odpadne vode. Zaznavanje puščanja tesnila uporablja senzor prevodnosti v oljni komori črpalke ali votlini tesnila. Če je zaznan vdor vode, plošča sproži alarm – kar omogoča načrtovanje vzdrževanja, preden je navitje motorja ogroženo – in jo je mogoče konfigurirati tako, da izklopi črpalko, če puščanje doseže kritični prag. Nadzor temperature ležaja sprejema PTC termistor ali vhode PT100, vgrajene v motor črpalke. Previsoka temperatura sproži alarm ali izklop, odvisno od resnosti. Zaščita pred blokado črpalke uporablja profiliranje toka motorja: če krmilnik zazna nenaden padec toka pod običajnim delovnim pasom, kar kaže na blokirano ali zataknjeno tekaško lučko, sproži nastavljiv cikel obratne smeri in ponovnega poskusa (en ali več kratkih tekov v obratni smeri za odstranitev ovire), preden sproži alarm.

Začetne metode

Plošča prilagodi način zagona velikosti motorja črpalke in omejitvam oskrbe na mestu. Neposredni zagon ustreza manjšim črpalkam do približno 7,5 kW. Zagon zvezda-trikot zmanjša zagon pri črpalkah srednje moči. Mehki zaganjalniki so določeni za večje črpalke, kjer je treba nadzorovati padec napajalne napetosti in se je treba izogniti loputanju povratnega ventila zaradi nenadnega zagona. VFD-ji se uporabljajo tam, kjer je potrebno delovanje s spremenljivo hitrostjo – na primer usklajevanje hitrosti črpalke z dotokom, da se vzdržuje dosledna raven mokrega vodnjaka, namesto da bi krožil med fiksnimi točkami vklopa in izklopa.

Nadzor moči in varnosti

Namenski krmilni transformator napaja 24 VAC ali 24 VDC za krmilnik, HMI, senzorje in alarmna vezja – popolnoma izoliran od poti napajanja motorja. Gumbi za zaustavitev v sili na vratih plošče mehansko izklopijo napajanje črpalke. Zunanja varnostna blokirna zanka sprejema vhode iz zaznavanja mokrega plina, ključavnic vrat na vhodu črpalne postaje in toplotne zaščite katere koli opreme navzgor.

HMI in operaterski vmesnik

Besedilni zaslon ali barvni zaslon na dotik, ki je nameščen na vratih, v realnem času prikazuje nivo korita, stanje črpalke, ure delovanja, število zagonov, tok motorja in aktivne alarme s časovno žigosano zgodovino napak. Vmesnik podpira ročno krmiljenje črpalke za vzdrževanje s samodejno obnovitvijo po nastavljivi časovni omejitvi, da se prepreči nenamerna ročna blokada. Prilagoditev parametrov — nastavljene vrednosti nivoja, časovniki za zagon, izmenični način — je zaščitena z geslom.

Oddaljeno spremljanje

Standardni RS485 Modbus RTU se poveže s telemetričnimi enotami črpalne postaje. Izbirni prehod v oblaku 4G ali Ethernet omogoča neposreden dostop prek spleta in pametnega telefona do stanja črpalke, podatkov o ravni, porabe energije in potisnih obvestil alarmov. Izhod alarma s suhim kontaktom za vsako napako črpalke in običajno stanje visoke ravni je običajno priključen na telemetrični sistem kot prednost pred vsemi omrežnimi alarmi.

Ohišje in zaščita pred korozijo

Črpalne postaje za odpadne vode predstavljajo jedko atmosfero – vodikov sulfid, vlaga in v nekaterih primerih kemični hlapi. Ohišje je izdelano iz pocinkanega jekla s praškastim premazom, odpornim proti kemikalijam. IP55 je standard; IP65 z zaprtim kabelskim vhodom prek kompresijskih uvodnic je določen za zunanjo ali izpostavljeno namestitev. Prezračevalni filtri uporabljajo medije z aktivnim ogljem, kjer je izpostavljenost H₂S pomembna. Vsa notranja kovina je prevlečena ali iz nerjavečega jekla, PCB-ji pa so konformno prevlečeni proti vlagi in korozivnim plinom.

Pogosto zastavljena vprašanja

V1: Katere nivojske senzorje lahko sprejme plošča in koliko nivojev nadzoruje?

Plošča sprejme plovna stikala (običajno štiri ločene ravni), oddajnike hidrostatičnega tlaka (4–20 mA) ali ultrazvočne senzorje. Pri diskretnih plovcih so ravni nadzora zaustavitev, zagon vodilne črpalke, zamik zagona črpalke in visok alarm. Pri analognem senzorju so te nastavljene vrednosti programirane neposredno v krmilniku, kar zagotavlja večjo prilagodljivost in nastavljivost na daljavo.

V2: Kako plošča obravnava blokado črpalke zaradi krp in trdnih delcev?

Krmilnik stalno spremlja tok motorja. Če tok pade občutno pod običajni pas črpanja, krmilnik prepozna verjetno blokado in sproži samodejno zaporedje obratnega in ponovnega poskusa. Črpalka se na kratko zažene vzvratno, da odstrani oviro, nato pa se ponovno zažene naprej. Če je poskus uspešen in se tok normalizira, se delovanje nadaljuje. Če se blokada po konfiguriranem številu poskusov nadaljuje, se črpalka zaklene in sproži se alarm.

V3: Kaj se zgodi, če delovna črpalka med delovanjem odpove?

Krmilnik takoj označi okvarjeno črpalko kot nerazpoložljivo, izbere naslednjo razpoložljivo črpalko v zaporedju vrtenja, jo zažene in sproži alarm za napako. Ta samodejni preklop zagotavlja, da se črpanje nadaljuje brez zamude. Črpalka z napako ostane zaklenjena, dokler alarm ni potrjen in napaka odpravljena.

V4: Kako deluje menjava in ali jo lahko nastavim na vrtenje glede na uro delovanja?

Izmenjava spremeni, katera črpalka deluje kot vodilna po vsakem celotnem ciklu črpalke ali na nastavljivem pragu delovnih ur. Vrtenje na podlagi ur delovanja izenači mehansko obrabo in življenjsko dobo tesnil v vseh črpalkah. Alternacija se pojavi na točki zaustavitve, ko je jašek prazen, tako da med preklopom ni nevarnosti dogodkov na visoki ravni.

V5: Katere možnosti komunikacije in daljinskega alarma so vključene?

Plošča zagotavlja: breznapetostne relejske kontakte za skupni alarm, alarm visokega nivoja in napako posamezne črpalke (za ožičeno telemetrično povezavo); RS485 Modbus RTU kot standard za lokalno integracijo SCADA ali RTU; in izbirni prehod v oblaku 4G za neposredni oddaljeni dostop prek spletnega brskalnika ali aplikacije za pametni telefon, z alarmi za potisna obvestila.

V6: Ali lahko plošča deluje na rezervnem generatorju?

ja Zaporedje črpalk na plošči in mehki zaganjalniki ali zaganjalniki zvezda-trikot omejujejo zagonski tok, kar omogoča generatorju, da zažene črpalke v okviru svoje zmogljivosti. Izbirni vhodni signal generatorja lahko zmanjša število črpalk, ki jim je dovoljeno sočasno delovanje, ko so na rezervnem napajanju, in tako prepreči preobremenitev generatorja.

V7: Kakšno vzdrževanje potrebuje plošča?

Mesečni vizualni pregled vratnih tesnil, prezračevalnih filtrov in notranjega stanja. Četrtletno preverjanje napajalnih zaključkov in stanja kontaktorjev. Letno funkcionalno testiranje nivojskih vhodov, alarma visokega nivoja, alternacijske logike in varnostnih naprav. Zaščitne ukrepe plošče proti koroziji je treba pregledati letno v agresivnih okoljih. Kontaktorji so primarni element, ki ga je mogoče servisirati, pri čemer so intervali zamenjave odvisni od frekvence ciklov črpalke.

Regionalno kanalizacijsko omrežje — Nadgradnja nadzora dvižne postaje

Ozadje

Regionalni vodni organ v Združenem kraljestvu je upravljal več kot 40 kanalizacijskih črpalnih postaj na podeželskih in primestnih območjih, ki so zbirale odpadno vodo iz majhnih skupnosti in jo črpale v centralizirana čistilna mesta. Številne postaje so bile stare od 15 do 25 let s starajočimi se nadzornimi ploščami, ki so uporabljale osnovno logiko releja s plovnim stikalom. Organ se je soočil z naraščajočimi stroški klicev zaradi blokad in okvar črpalk, pomanjkanjem vpogleda v status postaje med načrtovanimi pregledi in vse večjimi težavami pri pridobivanju nadomestnih delov.

Izziv

Obstoječe plošče, ki temeljijo na relejih, niso ponujale daljinskega nadzora, zaznavanja blokade črpalke in samodejnega menjavanja – vsaka postaja je poganjala eno črpalko z ročnim stanjem pripravljenosti, ki je zahtevala fizični obisk za zamenjavo. Blokade na delovni črpalki niso bile zaznane, dokler ni opozorila tudi črpalka v pripravljenosti, kar je povzročilo klic v sili in občasna razlitja odplak. Postaje so bile razporejene po 1500 kvadratnih kilometrih, zaradi česar je bilo reaktivno vzdrževanje počasno in drago.

Ko je oblast načrtovala nadgradnjo nadzornega sistema, so se nove plošče morale umestiti v obstoječe nadzemne kioske brez civilnih sprememb, povezovati z obstoječimi plovnimi stikali in novimi ultrazvočnimi senzorji nivoja ter komunicirati prek obstoječega telemetričnega omrežja oblasti – mešanica radia UHF in GPRS, ki je poleg podatkov Modbus zahtevala preproste alarmne izhode s suhim kontaktom. Specifikacija je zahtevala tudi samodejno menjavanje, zaznavanje blokad in nadzor puščanja tesnila.

Zakaj nadzorna plošča črpalke za čiščenje vode?

Tovarniško zasnovana rešitev plošče je izpolnila vse zahteve v enem paketu. Plošče so bile izdelane v skladu z natančnimi montažnimi dimenzijami hrbtnih plošč kioska, pri čemer so se izognili kakršnemu koli strukturnemu delu. Krmilnik je sprejel tako obstoječe vhode plovnega stikala kot nove ultrazvočne signale 4–20 mA, kar je omogočilo postopno nadgradnjo postaj.

Zaznavanje blokade črpalke se je izkazalo za odločilno. Zgodnje preizkušanje na treh postajah je pokazalo, da so bili številni klici zaradi blokade dejansko občasni zastoji, ki so se odpravili sami – samodejno zaporedje obračanja in ponovnega poskusa plošče jih je rešilo brez posredovanja operaterja. Le vztrajne blokade so sprožile alarm. Nadzor puščanja tesnila je med zagonom zaznal vdor vlage v dve črpalki, kar je omogočilo preventivno zamenjavo ležajev, preden sta črpalki začeli redno obratovati.

Alarmni izhodi so bili konfigurirani za neposreden vmesnik z obstoječimi zunanjimi UHF telemetričnimi postajami organa. V kombinaciji s podatki Modbus, ki so na voljo skupini SCADA, je organ pridobil preprosto obvestilo o napakah in podrobno analitiko postaje.

Razporeditev

Štirideset montažnih panelov, konfiguriranih za dvojne črpalne postaje (1,5 kW do 15 kW), je bilo izdelanih in preizkušenih v štirih mesecih, namestila pa jih je električna ekipa organa po standardiziranem postopku zagona. Paneli so vključevali mehke zaganjalnike na črpalkah 7,5 kW in več, vhode za spremljanje puščanja tesnil in temperature ležajev, logiko zaznavanja blokad ter združljivost plavajočega in ultrazvočnega nivoja. S postopno uvedbo je bilo nadgrajenih šest postaj na mesec, celotno omrežje pa je bilo dokončano v manj kot osmih mesecih.

Rezultati

●  V prvem letu se je število klicev črpalke v sili zmanjšalo za približno 60 % zaradi samodejnega vzvratnega in ponovnega poskusa, ki odpravlja manjše blokade, in zgodnjega opozorila nadzora puščanja tesnil, kar omogoča načrtovano vzdrževanje.

●  Izmenično uravnotežene ure delovanja črpalk med delovnimi in rezervnimi črpalkami prvič na večini postaj, kar podaljša servisne intervale mehanskih tesnil in ležajev.

●  Skupina SCADA je v vseh 40 postajah pridobila vpogled v nivoje zbiralnika, status črpalke in delovne ure v realnem času, s čimer je nadomestila prejšnje zanašanje na tedenske fizične preglede.

●  Upravljavci so poročali, da je standardizirana postavitev plošč na vseh postajah dramatično poenostavila iskanje napak, saj je vsak tehnik natančno vedel, kje se nahaja posamezna komponenta in terminal.

●  Organ je od takrat sprejel isto specifikacijo plošče za nadaljnjih 15 postaj v programu razširitve omrežja.
