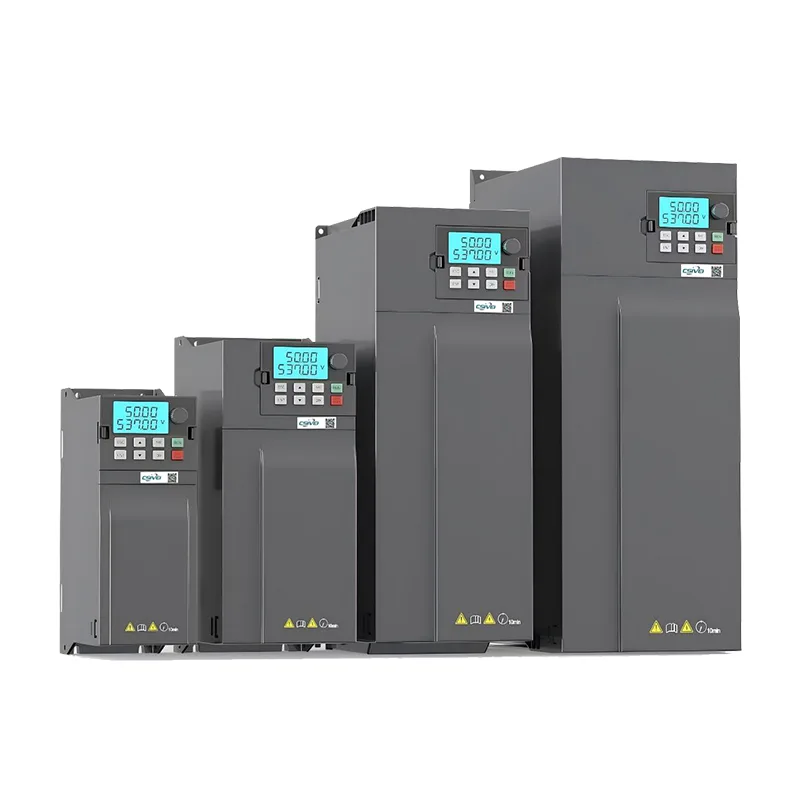

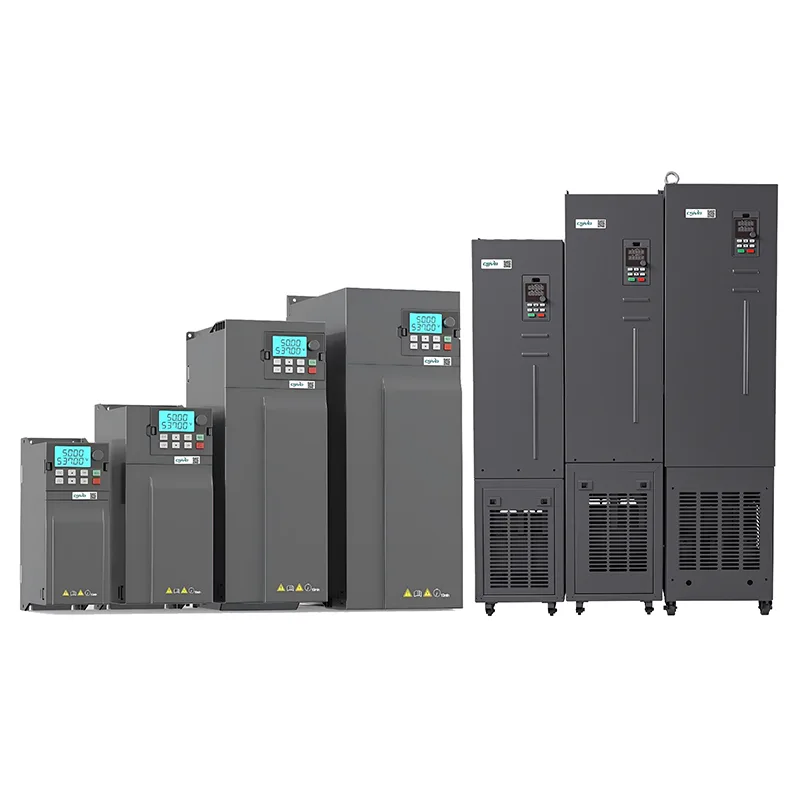

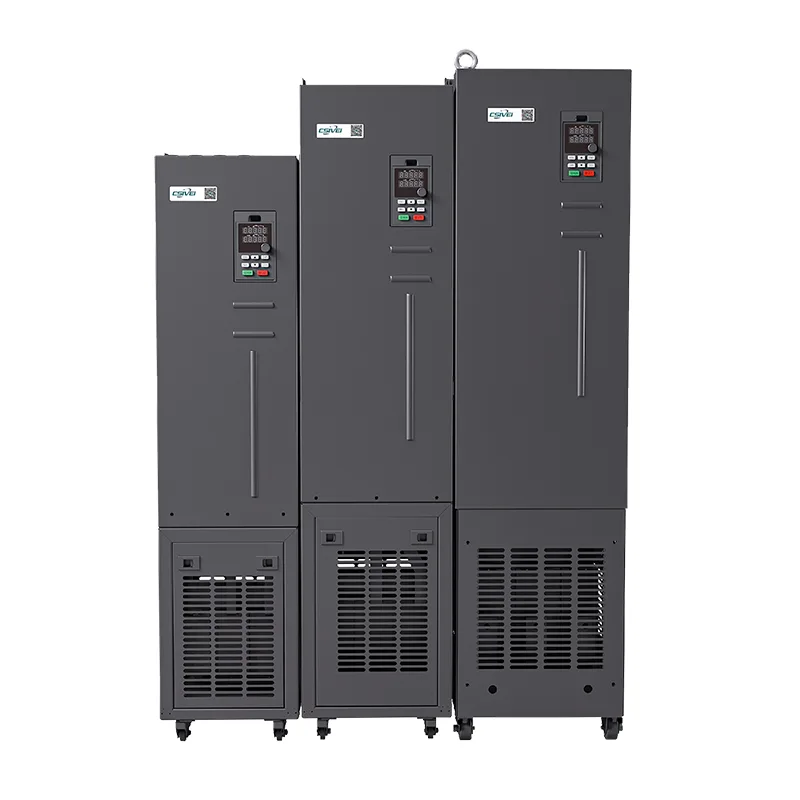

Visokozmogljiv 3-fazni AC pogon VFD

Kupite visoko zmogljiv 3-fazni AC pogon VFD v tovarni Csivei na Kitajskem. Zasnovan je za težke industrijske aplikacije in primeren za velike ventilatorje, centrifugalne črpalke, kompresorje in tekoče trakove proizvodnih linij. Zagotavlja izjemen navor in stabilnost pri neprekinjenem delovanju. Ta pogon, ki ga poganja napredno vektorsko krmiljenje z zaprto zanko, podpira visok začetni navor, vgrajeno funkcionalnost PLC-ja, več komunikacijskih protokolov (Modbus, Profibus izbirno) in intuitivno tipkovnico LCD za spremljanje v realnem času. Ohišje IP20 z opcijskim filtrom IP40 zagotavlja zanesljivost v zahtevnih okoljih.

Kaj je visoko zmogljiv 3-fazni AC pogon VFD in zakaj je pomemben?

V svojem jedru frekvenčni pretvornik uravnava hitrost in navor motorja s prilagajanjem frekvence in napetosti dobavljene moči. Toda naš CSIVEI VFD daleč presega osnovni nadzor hitrosti.

Omogoča mehak zagon za zmanjšanje mehanske obremenitve, dinamičen odziv navora pri velikih obremenitvah in optimizacijo energije v realnem času, ki neposredno zniža porabo električne energije. Za operacije, ki zahtevajo natančno sinhronizacijo — kot so transporterji z več odseki, dozirni sistemi ali tlačno krmiljene črpalke — ta pogon zagotavlja natančnost in ponovljivost, ki ju zahteva vaš proces.

Skratka, pretvori motor s fiksno hitrostjo v prilagodljiv, inteligenten aktuator, ki se v realnem času prilagaja vašim proizvodnim potrebam.

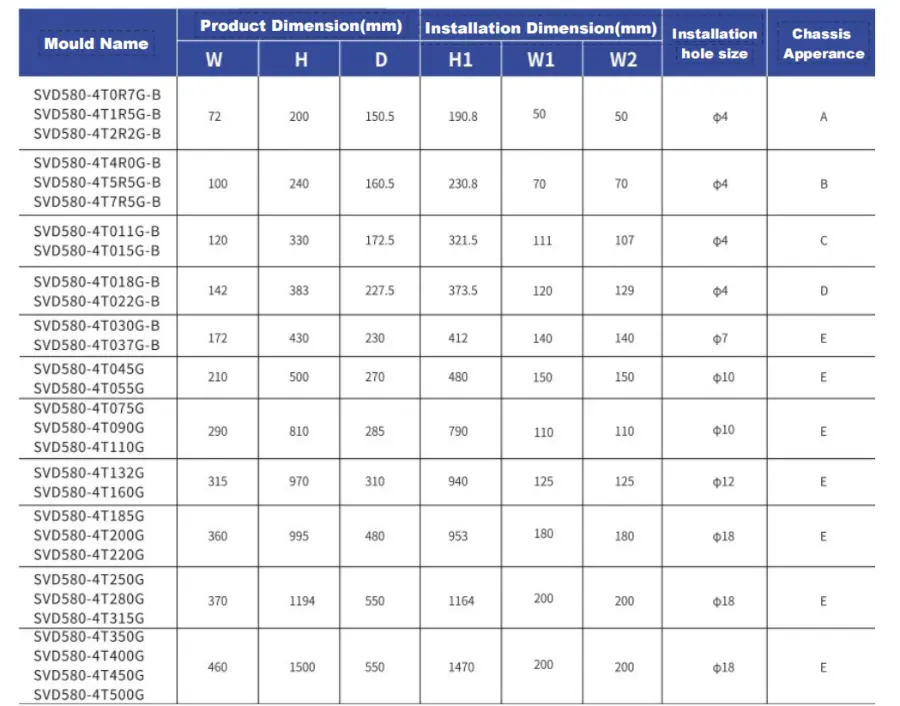

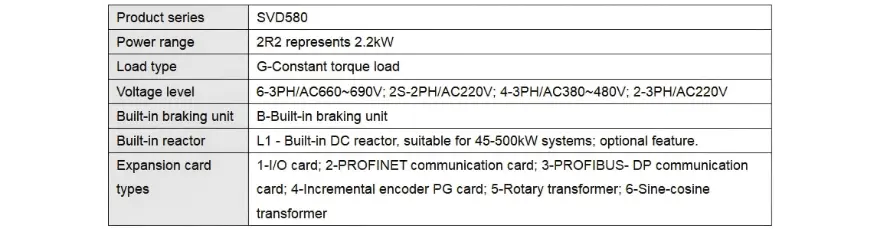

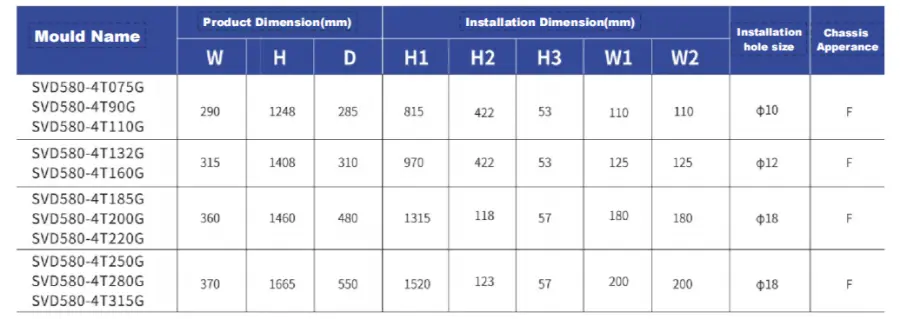

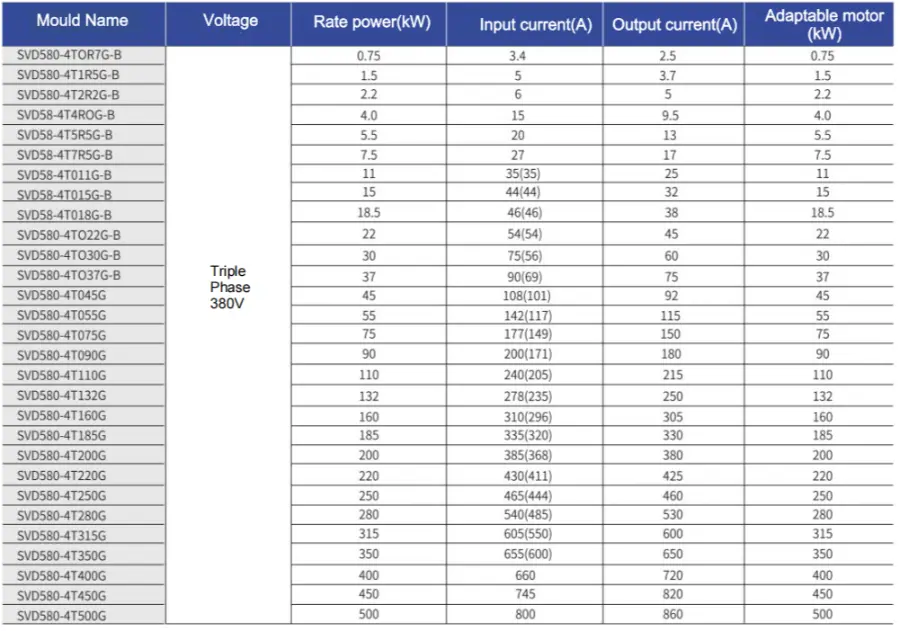

Osnovni parametri in specifikacije

Ključne prednosti

1. Izjemen nizkofrekvenčni navor

Visokozmogljivi 3-fazni AC pogon VFD zagotavlja 150 % nazivnega navora pri 0,5 Hz v načinu brezsenzorskega vektorskega nadzora (SVC). To pomeni zanesljiv zagon in stabilno delovanje tudi pri velikih začetnih obremenitvah - kot so drobilniki, črpalke za gnojevko ali ventilatorji z visoko vztrajnostjo - kjer se običajni pogoni pogosto spotaknejo ali zastanejo.

2. Vgrajena omejitev navora (funkcija »bagerja«)

Za razliko od standardnih VFD-jev, ki preprosto sprožijo zaradi prevelikega toka, naš pogon vključuje inteligentno funkcijo omejevanja navora. Samodejno omeji navor med nenadnimi spremembami obremenitve, kar preprečuje mehanske udarce in nepričakovane izpade. Ta funkcija je še posebej dragocena za aplikacije z nihajočimi obremenitvami, kot so mešalniki, ekstrudorji in dvižna oprema.

3. Samodejna regulacija napetosti (AVR)

Ko omrežna napetost niha – kar je običajno v industrijskih conah – funkcija AVR vzdržuje stabilno izhodno napetost motorja. To ščiti vaša navitja, zagotavlja dosleden navor in preprečuje moteče izklope zaradi podnapetosti.

4. Prilagodljivi načini upravljanja

Izbirajte med vektorskim krmiljenjem z odprto zanko SVC za visoko zmogljiv dinamični odziv ali krmiljenjem V/F za enostavnejše aplikacije tipa ventilator/črpalka. Pogon podpira tudi ločevanje V/F, kar omogoča neodvisno prilagajanje napetosti in frekvence za specializirane nastavitve motorja.

5. Vgrajena funkcija PLC in PID

Vgrajena programirljiva logična zmogljivost obravnava preproste naloge avtomatizacije brez potrebe po zunanjem PLC-ju. Integrirani PID krmilnik omogoča krmiljenje procesa v zaprti zanki - na primer vzdrževanje stalnega tlaka v sistemu oskrbe z vodo ali stabilne temperature v hladilniku - z uporabo standardnih povratnih senzorjev.

Tipične aplikacije

CSIVEI High Performance 3 Phase AC Drive VFD je zasnovan za težke industrijske aplikacije, ki zahtevajo visok začetni navor in neprekinjeno delovanje:

Velike črpalke – namakalne črpalke, drenažne črpalke, glavne črpalke za dovod vode

Centrifugalni kompresorji – industrijski zračni kompresorji, hladilni sistemi

HVAC hladilniki – vijačni hladilniki, centrifugalni hladilniki, veliki krmilniki zraka

Rudarska oprema – črpalke za gnojevko, prezračevalni ventilatorji, drobilnice

Stroji za obdelavo kovin – stružnice, rezkalni stroji, stiskalnice

Z naprednim vektorskim nadzorom in številnimi komunikacijskimi možnostmi se brezhibno integrira v avtomatizirane proizvodne linije.

pogosta vprašanja

Ali potrebujem zunanji zavorni upor?

Odvisno je. Če potrebujete hiter pojemek ali ima tovor visoko vztrajnost – na primer centrifuge, žerjavi, dvigala ali navijala – potem da, potrebovali ga boste. Pri pogonih, ki imajo notranjo zavorno enoto, upor skrbi za regenerativno energijo, da se izogne ​​napakam zaradi prenapetosti in skrajša čas ustavitve. Pri ventilatorjih in črpalkah s počasnejšim pojemkom ga lahko običajno preskočite.

Kateri komunikacijski protokoli so podprti?

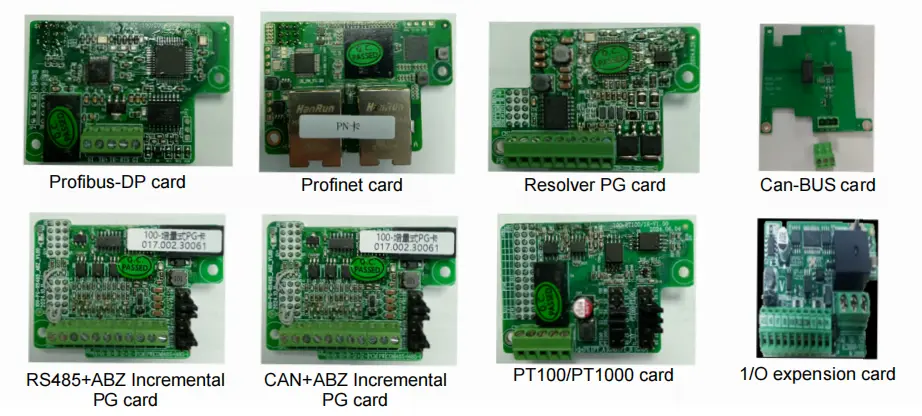

Vsi pogoni CSIVEI so standardno opremljeni z Modbus RTU prek RS485. Izbirni moduli so na voljo za Profibus DP, Profinet, Ethernet/IP, CANopen in DeviceNet. Ti vam omogočajo integracijo z glavnimi sistemi PLC in SCADA za daljinsko spremljanje, spreminjanje parametrov in centraliziran nadzor.

Kakšne zaščite so vgrajene v pogon?

Pogoni CSIVEI vključujejo soliden nabor zaščit: prenapetost, prenizka napetost, previsoki tok, kratek stik, previsoka temperatura (hladilno telo), izguba faze na vhodu ali izhodu in preobremenitev motorja (elektronska toplotna preobremenitev, I²t). Ti pomagajo ohranjati zanesljivo delovanje in podaljšujejo življenjsko dobo opreme.

Kako VFD varčuje z energijo?

Pri obremenitvah s spremenljivim navorom, kot so ventilatorji in črpalke, moč sledi zakonom afinitete – sorazmerna je s kocko hitrosti. Zmanjšanje hitrosti za 20 % zmanjša porabo energije za približno 50 %. Funkcija samodejne optimizacije energije (AEO) zmanjša napetost, da ustreza dejanski obremenitvi za dodatne prihranke. Način mirovanja tudi izklopi motor v obdobjih nizke povpraševanja, kar odpravi porabo energije v mirovanju.

Kakšna je tipična življenjska doba VFD in kako ga vzdržujem?

S pravilno namestitvijo in pogoji lahko VFD zdrži 10–15 let. Ključno vzdrževanje: ohišje naj bo čisto – kopičenje prahu ubija učinkovitost hlajenja; preverite hladilne ventilatorje (običajno trajajo 3–7 let; zamenjajte, če so hrupni ali okvarjeni); preglejte kondenzatorje vodila enosmernega toka - starajo se s časom in temperaturo - če je bil pogon shranjen več kot dve leti, zamenjajte pokrove pred vklopom; spremljajte temperaturo okolja; občasno varnostno kopirajte parametre na tipkovnico ali zunanji pomnilnik. Hiter pregled vsakih 6–12 mesecev pomaga preprečiti presenečenja.

Študija primera stranke

Obrat za predelavo hrane se je soočal s ponavljajočimi se kopičenjem izdelkov in vrzeli na več odsekih tekočega traku. Ročne nastavitve hitrosti so bile neučinkovite in so povzročile pogoste zaustavitve proge.

Naša rešitev– Trije visoko zmogljivi 3-fazni AC pogonski VFD-ji CSIVEI so bili nameščeni na ključnih odsekih tekočega traku, povezani prek Modbusa s centralnim PLC-jem za usklajen nadzor hitrosti.

Doseženi rezultati:

Hitrosti tekočega traku se samodejno sinhronizirajo s stopnjo proizvodnje v realnem času

Čas izpada zmanjšan za 25 %

Čas zamenjave izdelka skrajšan s 30 minut na 10 minut

Rešitev je bila nato razširjena na šest dodatnih proizvodnih linij

Ta primer prikazuje, kako naš VFD prinaša merljive operativne izboljšave, ne le teoretičnih koristi.

●  Rešitev je bila razširjena na šest dodatnih proizvodnih linij.
