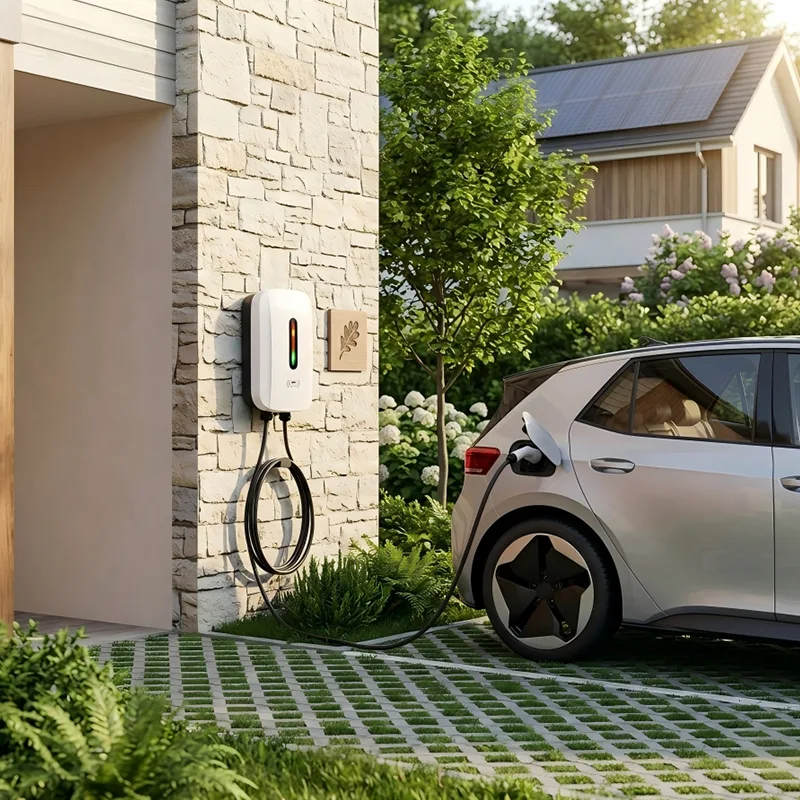

Stenska polnilna postaja z enojno pištolo AC 3,5 KW

Kakovostna stenska polnilna postaja 3,5 kW tovarniške tovarne CSIVEI je na voljo v nazivnih močeh 3,5 kW, 11 kW in 22 kW, ki pokrivajo vse običajne konfiguracije enofaznega in trifaznega napajanja. Njegova prostostoječa zasnova odpravlja zahtevo po stenski ali montažni strukturi, kar omogoča prilagodljivo postavitev na odprtih parkiriščih, stanovanjskih dovozih ali vzdolž perimetrov parkirišč.

Težko ohišje iz pocinkanega jekla ima oceno IP55 in IK10 odporno na udarce, kar zagotavlja dolgotrajno zanesljivost v zunanjih okoljih od -30 °C do +55 °C. 4,3-palčni LED-zaslon ali izbirni zaslon na dotik zagotavlja jasno stanje polnjenja, medtem ko RFID in preverjanje pristnosti na podlagi aplikacije zagotavljata, da lahko samo pooblaščeni uporabniki začnejo sejo. Povezljivost OCPP 1.6J omogoča brezhibno integracijo s polnilnimi omrežnimi zaledji za oddaljen nadzor, zaračunavanje in upravljanje z energijo.

Obsežne varnostne funkcije vključujejo zaščito pred diferenčnim tokom tipa A + 6 mA, občutljivo na DC, zaščito pred prenapetostjo in prenapetostjo, zaznavanje ozemljitvenega uhajanja in gumb za zaustavitev v sili. Integrirana torbica za kabel drži polnilni kabel od tal, zasnova torbice, obrnjene naprej, pa uporabnikom olajša vklop. S poudarkom na nizkih skupnih stroških lastništva stenska polnilna postaja za enojno pištolo 3,5 KW zagotavlja zanesljivo polnjenje čez noč in na delovnem mestu brez zapletene infrastrukture.

Aplikacije izdelkov

Kjer vozila parkirajo za daljša obdobja in je stroškovna učinkovitost najpomembnejša, stenska polnilna postaja z enojno pištolo AC 3,5 KW zagotavlja robustno, samostoječo polnilno točko, ki ne potrebuje stenske podpore – idealno za odprte parcele, stanovanjske skupnosti in parkirišča za zaposlene.

Stanovanjske skupnosti in stanovanjski kompleksi

Za večstanovanjske nepremičnine, ki ponujajo namensko parkiranje za električna vozila, se talni AC polnilnik izogne ​​potrebi po namestitvi strojne opreme na fasade stavb. Lahko se namesti na glavo zaliva, ki ga dodeli stanovalec, in je priključen neposredno na razdelilno ploščo stavbe. Dostop RFID zagotavlja, da lahko zaračunavajo le pooblaščeni prebivalci, zaledje OCPP pa omogoča individualno obračunavanje za vsako enoto. Njegovo tiho delovanje in tanek profil se brezhibno zlijeta z zunanjimi parkirnimi površinami, ne da bi pri tem motila prebivalce.

Delovna mesta in parkirišča za zaposlene

Pisarne, poslovni parki in industrijska območja vedno bolj ponujajo polnjenje električnih vozil kot ugodnost zaposlenih. Talno stoječe AC polnilnike z eno pištolo je mogoče namestiti v vrstah na odprtih parkiriščih, tako da oskrbujejo eno vozilo na določeno mesto. Zaposleni se priklopijo na začetku delovnega dne in se do popoldneva vrnejo v popolnoma napolnjeno vozilo. Platforma OCPP omogoča upravljavcem objektov, da spremljajo uporabo, določajo cene glede na čas dneva in upravljajo porabo energije v več enotah. Brez odvisnosti od stene je mogoče polnilnike optimalno postaviti v središče parkirnih mest.

Hoteli, letovišča in prizorišča za prosti čas

Gostje, ki prenočijo, potrebujejo zanesljivo in varno polnjenje, ki se prilega krajinski ureditvi nepremičnine. Talne AC polnilnike lahko postavite na parkirišča za goste, ne da bi se zanašali na zidove stavbe, pri čemer ohranite arhitekturno estetiko. Aktivacija RFID ali QR-kode zagotavlja vrhunsko izkušnjo za goste, medtem ko lahko hotel po želji zaračuna pristojbino ali ponudi brezplačno polnjenje kot ugodnost zvestobe. Robustno ohišje vzdrži izpostavljenost soncu, dežju in obalnemu zraku ter zahteva minimalno vzdrževanje.

Vozni park in depoji za souporabo avtomobilov

Upravljavci voznih parkov z električnimi osebnimi avtomobili ali lahkimi gospodarskimi vozili imajo pogosto raje nočno polnjenje z izmeničnim tokom zaradi njegove preprostosti in nizkih stroškov infrastrukture. Stoječi polnilnik z enim pištolom na dodeljeno parkirno mesto omogoča dodeljevanje vozila enega proti enemu in zaporedno polnjenje prek načrtovanih kontrolnikov zaledja. Robustna zasnova preživi vsakodnevne udarce zaradi operacij voznega parka, oddaljena diagnostika pa zmanjša stroške vzdrževanja.

Javna ulična in občinska parkirišča

Mesta, ki uvajajo ulično polnjenje električnih vozil v stanovanjskih območjih ali na javnih parkiriščih, imajo koristi od kompaktnega, samostoječega AC polnilnika, ki ga ni treba namestiti na obstoječe ulično pohištvo. Konfiguracija z eno pištolo se ujema z enim odsekom na stebriček, zaradi česar sta uveljavljanje in plačilo preprosta. S povezljivostjo OCPP lahko občine integrirajo polnilnike v mestne plačilne platforme in upravljajo tarife na daljavo.

Tehnični globoki potop

Stenska polnilna postaja z izmeničnim tokom z eno pištolo 3,5 KW združuje prefinjen nadzorni in varnostni sistem v tankem, prostostoječem ohišju — zagotavlja zanesljivo polnjenje z izmeničnim tokom, ki ga je enostavno namestiti in vzdrževati.

Pametni krmilnik polnjenja

V jedru polnilnika je visoko zmogljiv mikrokrmilnik, ki upravlja celotno sejo polnjenja v skladu z IEC 61851-1 in ustreznimi regionalnimi standardi. Nenehno spremlja signal nadzornega pilota (CP) za komunikacijo z vgrajenim polnilnikom v vozilu in dinamično prilagaja največji razpoložljivi tok. Pri namestitvah z več polnilniki lahko izbirni lokalni modul za upravljanje obremenitve uravnoteži moč med več enotami, s čimer prepreči preobremenitve na ravni lokacije in zmanjša stroške povpraševanja.

Električna zaščita in varnost

Polnilnik vključuje obsežen paket električne varnosti. Naprava za diferenčni tok tipa A v kombinaciji z zaznavanjem 6 mA na enosmerni tok (v skladu z IEC 62955) zagotavlja zaščito pred izmeničnimi in enosmernimi tokovi uhajanja v zemljo, kar je ključnega pomena za sodobna električna vozila. Prenapetostna, prenapetostna, prenapetostna in prenapetostna zaščita so standardno integrirane. V primeru okvare namenski motorizirani rele prekine napajanje v milisekundah, gumb za zaustavitev v sili pa omogoča ročno izolacijo. Ohišje je povezano z zanesljivo ozemljitveno točko, vsi deli pod napetostjo pa so izolirani z ojačano izolacijo.

Robustna konstrukcija, pripravljena na uporabo na prostem

Ohišje je izdelano iz pocinkanega jekla s prašno lakiranim premazom, odpornim na UV žarke, ki dosega stopnjo zaščite pred prahom in vodnimi curki IP55 ter odpornost na mehanske udarce IK10. Samostoječi steber je zasidran s pomočjo nosilne plošče za težke obremenitve na betonsko podlago ali tlakovano površino, pri čemer je možen vnos kabla od spodaj ali od zadaj. Notranje komponente so prevlečene s konformnim premazom za odpornost proti vlagi in kondenzaciji. Filtriran odtočni čep preprečuje nabiranje vode znotraj kolone, vrata pa so zatesnjena z neprekinjenim stiskalnim tesnilom.

Uporabniški vmesnik in povezljivost

4,3-palčni LED zaslon prikazuje stanje polnjenja v realnem času, dobavljeno energijo in vsa sporočila o napakah. Vgrajen čitalnik RFID podpira kartice ISO 14443 A/B, medtem ko izbirni moduli Bluetooth ali 4G/Wi-Fi omogočajo interakcijo z aplikacijami za pametni telefon. OCPP 1.6J (s potjo nadgradnje na 2.0.1) omogoča integracijo z vsemi večjimi zalednimi platformami in zagotavlja funkcije, kot so oddaljeni zagon/ustavitev, poročanje o transakcijah, posodobitve vdelane programske opreme po zraku in analitika porabe energije. V načinu brez povezave lahko polnilnik lokalno predpomni transakcije in jih naloži, ko je povezljivost ponovno vzpostavljena.

Urejanje kablov in ergonomija

Konektor tipa 2 s 5-metrskim kablom je standarden, z izbirnim priključkom tipa 1 za določene trge. Integrirana torbica za kabel ohranja kabel privezan s tlemi, ko ni v uporabi, kar preprečuje poškodbe in nevarnosti, da bi se spotaknili. Priključna postaja je nameščena na udobni višini, zasnova plug-and-play pa ne zahteva usposabljanja uporabnika.

Pripravljeno za upravljanje energije

Polnilnik podpira komunikacijo Modbus RTU/TCP za povezavo s sistemi za upravljanje energije v stavbah ali obnovljivimi viri energije. Izbirni pametni merilnik energije je mogoče namestiti za spremljanje porabe na ravni lokacije, kar omogoča dinamično uravnoteženje obremenitve in integracijo s solarnimi PV ali sistemi za shranjevanje baterij. To ščiti napravo v prihodnosti pred naraščajočimi stroški energije in omejitvami omrežja.

Pogosto zastavljena vprašanja

V1: Ali je mogoče stensko polnilno postajo AC 3,5 KW z eno pištolo namestiti na prostem brez zavetja?

Vsekakor. Ohišje ima IP55 oceno za zunanjo uporabo, ščiti pred dežjem, prahom in vodnimi curki. Zanesljivo deluje pri temperaturah od -30°C do +55°C. Zaprta oblika in konformni premaz zagotavljata dolgo življenjsko dobo tudi v obalnih okoljih ali okoljih z visoko vlažnostjo. Dodaten nadstrešek ni potreben.

V2: Ali potrebujem steno za namestitev tega polnilnika?

Ne. Talno stoječa zasnova podstavka pomeni, da je polnilnik samonosilen. S štirimi sidrnimi vijaki se pritrdi na ravno betonsko podlago ali tlakovano površino. Zaradi tega je popoln za odprta parkirišča, stanovanjske dovoze ali katero koli lokacijo brez ustreznih sten.

V3: Kako uporabniki začnejo sejo polnjenja in plačajo?

Uporabniki se lahko avtentikirajo s kartico RFID, aplikacijo za pametni telefon (prek Bluetootha ali oblaka) ali s funkcijo plug-and-charge za zasebne namestitve. Polnilnik podpira OCPP 1.6J, zato ga je mogoče integrirati v katero koli plačilno platformo, ki uporablja obračunavanje na kWh, pavšalne pristojbine za sejo ali časovne tarife. Vsi podatki o transakcijah so shranjeni in jih je mogoče izvoziti za poročanje.

V4: Ali lahko ta polnilnik priključim na moj obstoječi sistem za upravljanje zgradbe ali solarni sistem?

ja Preko Modbus RTU/TCP lahko polnilnik komunicira s sistemi za upravljanje energije. Podpira dinamično uravnoteženje obremenitve, ko je prisotnih več polnilnikov, in se lahko odzove na signale iz solarnih pretvornikov ali shranjevanja baterij, da poveča lastno porabo in zmanjša porabo omrežja.

V5: Katere varnostne certifikate ima ta izdelek?

Polnilnik je skladen z mednarodnimi standardi, vključno z IEC 61851-1, IEC 62196 ter lokalnimi direktivami o elektromagnetni združljivosti in varnosti. Naša tovarna ima certifikat ISO 9001 in vsaka enota je pred odpremo podvržena popolnemu testiranju električne varnosti. Glede na ciljni trg so na voljo CE, UKCA in drugi regionalni certifikati.

V6: Kakšno vzdrževanje je potrebno in kako enostavno je servisiranje?

Redno vzdrževanje je minimalno — letni vizualni pregled, čiščenje zračnega filtra (če je na voljo) in preverjanje stanja kabla in priključka. Sprednja vrata omogočajo popoln dostop do notranjih komponent za kakršno koli servisiranje. Modularna zasnova omogoča hitro zamenjavo ključnih delov, kot so krmilnik, rele ali modul RFID, ne da bi celotno enoto odstranili s podnožja.

Zakaj izbrati stensko polnilno postajo AC 3,5 KW z eno pištolo?

Stenska zasnova je bila takojšnje naravno prileganje. Vsak polnilnik bi bil nameščen na čelu enega dodeljenega parkirnega mesta, ki bi bil povezan z najbližjo razdelilno ploščo. Brez sten, brez dodatnih stebrov - samo samostojen podstavek. Konfiguracija z eno pištolo se je popolnoma ujemala z namenskim ležiščem: en avtomobil na ležišče, en polnilnik na avtomobil. Prebivalci so lahko svoja vozila pustili priklopljena čez noč in jih zjutraj popolnoma napolnili.

Povezljivost polnilnikov OCPP je podjetju za upravljanje premoženja omogočila nastavitev individualnih uporabniških računov za vsakega stanovalca. Ko je stanovalec potegnil svojo kartico RFID, je bila seja polnjenja samodejno zaračunana na račun njegovega stanovanja po vnaprej dogovorjeni tarifi. To je odpravilo kakršno koli potrebo po skupnih plačilnih terminalih in zagotovilo pravičnost.

Ker je 3,5 KW stenske polnilne postaje za izmenični tok z eno pištolo mogoče namestiti postopoma, razvoju ni bilo treba vlagati v veliko vnaprejšnjo namestitev. V prvi fazi so začeli s 15 polnilnicami, nato pa so dodali še več, ko so prebivalci kupili električna vozila. Vsaka faza je preprosto vključevala vlivanje majhnega betonskega podstavka, privijanje podstavka in priključitev napajalnega kabla iz najbližjega napajalnega stebra.
