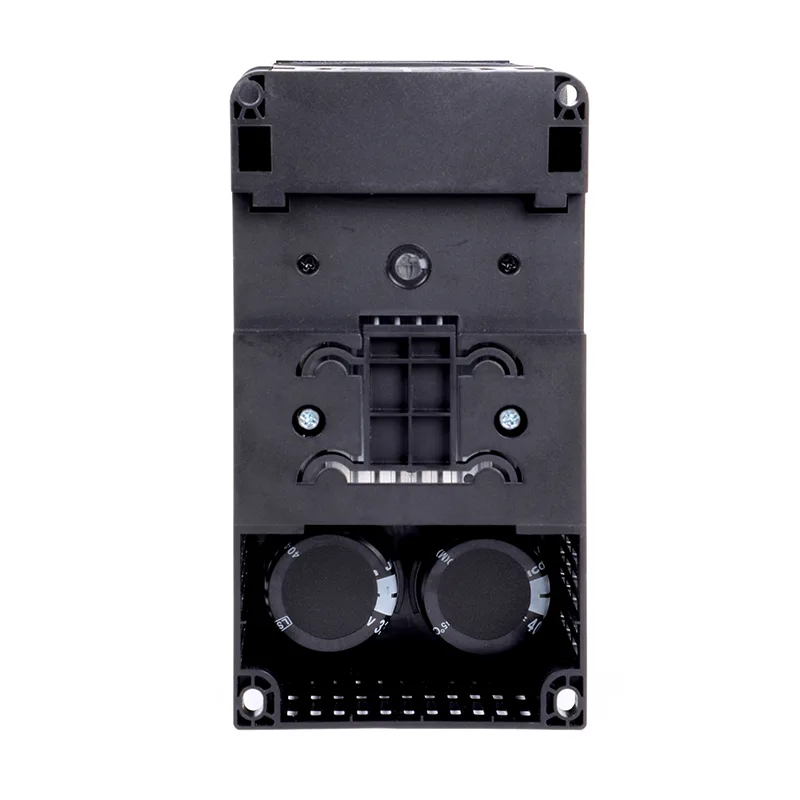

280KW VFD sistem za čiščenje vode

Sistem za obdelavo vode CSIVEI 280KW VFD je visokozmogljiv pogon, zasnovan za ultra težke industrijske aplikacije. Ta pogon, zasnovan za velike kompresorje, ekstruderje, dvigala za rudnike in visokozmogljive črpalke, zagotavlja brezkompromisno zmogljivost in zanesljivost. Vsebuje napredno vektorsko krmiljenje z visokim začetnim navorom, vgrajenim filtrom EMI, redundantnim hladilnim sistemom in obsežnimi komunikacijskimi možnostmi, vključno z Ethernet/IP in Profinet. Robustno ohišje IP20/IP21 z ojačanimi zbiralkami zagotavlja stabilno delovanje v najzahtevnejših industrijskih okoljih. Z inteligentnim upravljanjem energije in obsežnimi diagnostičnimi zmogljivostmi zagotavlja moč in natančnost, ki sta potrebni za kritične industrijske procese.

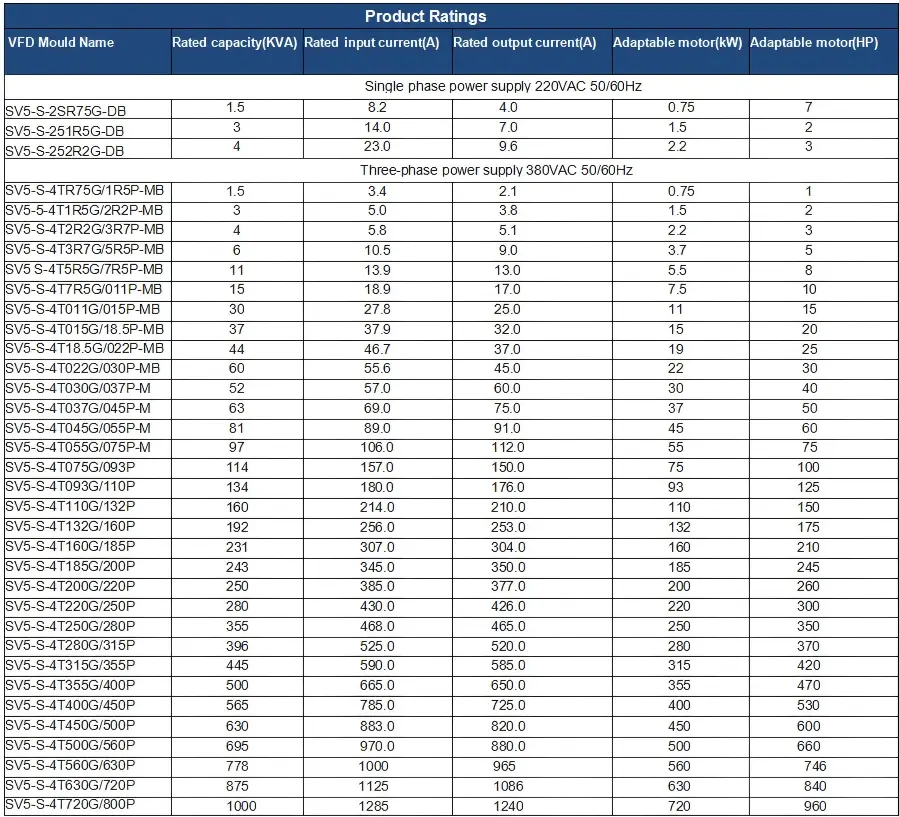

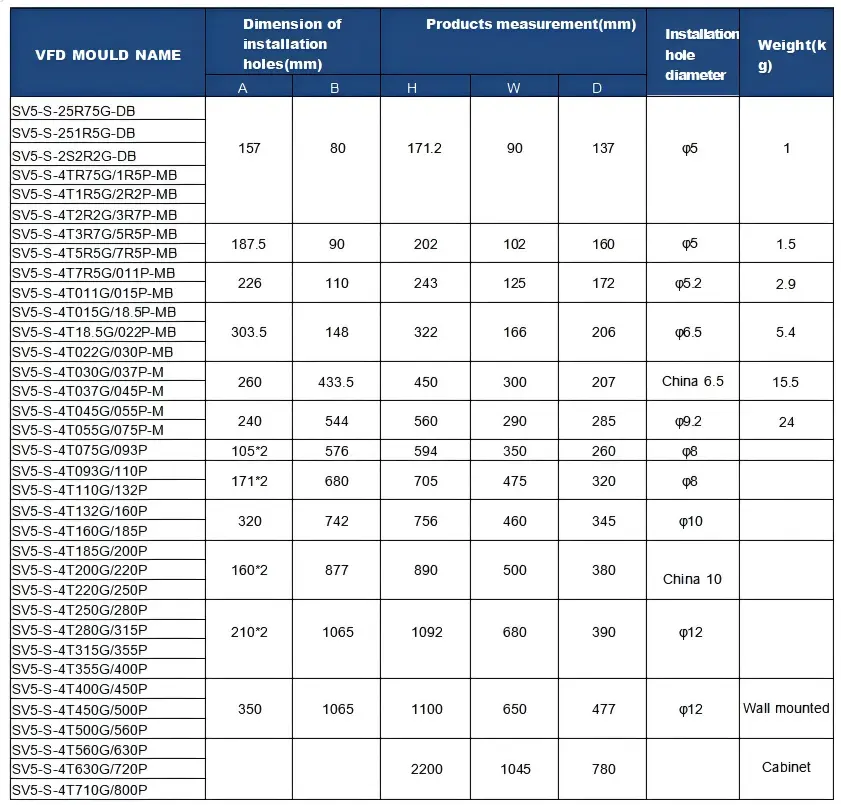

Osnovni parametri in specifikacije

Tipične aplikacije

Sistem za obdelavo vode CSIVEI 280KW VFD je pogon visoke moči za megaindustrijske projekte:

Velike črpalke – komunalni vodovod, glavne črpalke namakalnih območij

Visoko zmogljivi ventilatorji – prezračevanje rudnikov, vetrovnik, glavni ventilatorji hladilnega stolpa

Kompresorji – velike industrijske zračne postaje, kompresorji za procesni plin

Rudarstvo – mlini SAG, kroglični mlini, transporterji z velikimi razdaljami

Proizvodnja električne energije – napajalne črpalke kotlov, ventilatorji ID/FD v termoelektrarnah

Njegova modularna zasnova omogoča enostavno vzdrževanje in servisiranje v omejenih prostorih.

Uporabniku prijazno delovanje in enostavna nastavitev

Serija CSIVEI VFD daje prednost enostavni uporabi, skrajšanju časa namestitve in poenostavitvi vsakodnevnega delovanja za inženirje in vzdrževalno osebje.

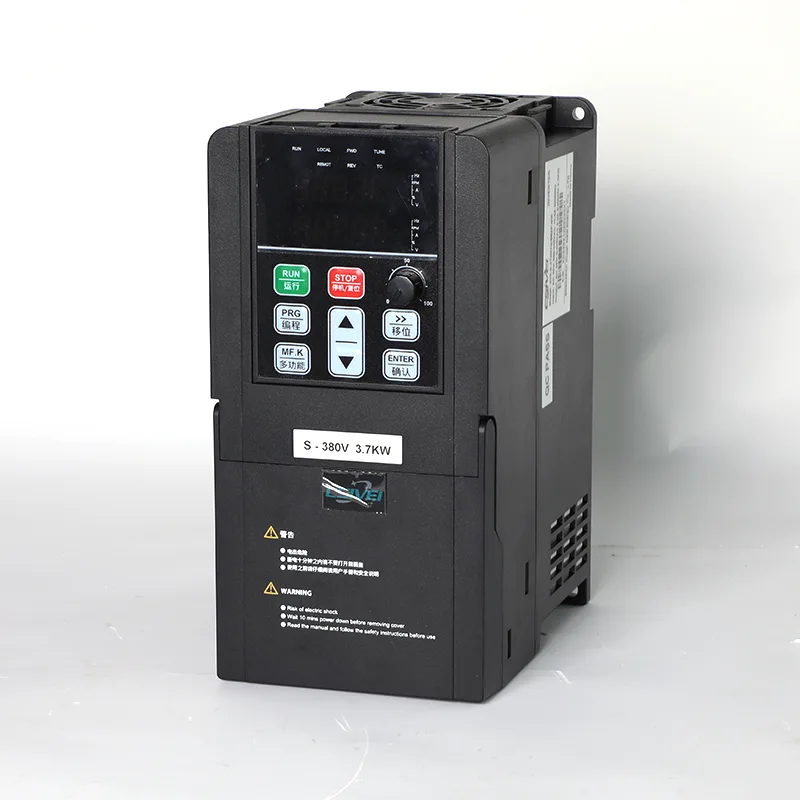

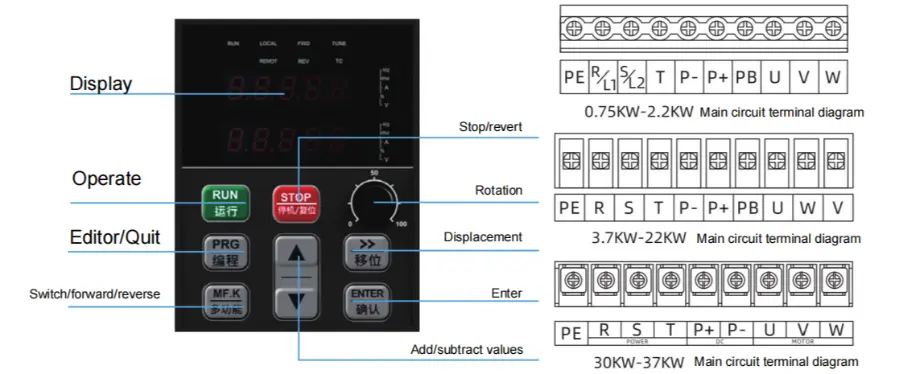

Intuitivna tipkovnica – tipkovnica LED/LCD zagotavlja jasen prikaz parametrov in hitro navigacijo. Skupine parametrov so logično organizirane, večjezična podpora pa zagotavlja dostopnost za globalne uporabnike.

Čarovnik za hiter začetek – nastavitev po korakih vodi uporabnike skozi osnovno konfiguracijo parametrov v nekaj minutah. Vnaprej konfigurirani aplikacijski makri (ventilator/črpalka, tekoči trak, konstantni navor) omogočajo nastavitev z enim dotikom za običajne aplikacije.

Funkcija kopiranja parametrov – naložite parametre iz enega pogona na tipkovnico in jih prenesite na več pogonov, kar znatno skrajša čas nastavitve za sisteme z več pogoni in zagotovi dosledno konfiguracijo.

Odstranljiva tipkovnica – tipkovnico je mogoče namestiti na daljavo s pomočjo podaljška, kar omogoča priročno upravljanje z vrat nadzorne plošče ali oddaljenih lokacij.

Kompaktna zasnova – odtis, ki prihrani prostor, omogoča namestitev eno poleg druge, kar poveča gostoto plošč in zmanjša zahteve glede velikosti omare.

pogosta vprašanja

Kako odpravim pogoste napake?

Pogon prikazuje kode napak na tipkovnici za hitro diagnozo:

●  OC (over-current) – preverite kratke stike, težave z navitjem motorja ali prekratek čas pospeševanja

●  OV (prenapetost) – preverite zavorni upor (če se uporablja) ali čas zaviranja prekratek

●  UV (pod-napetost) – preverite vhodno napajanje in ožičenje

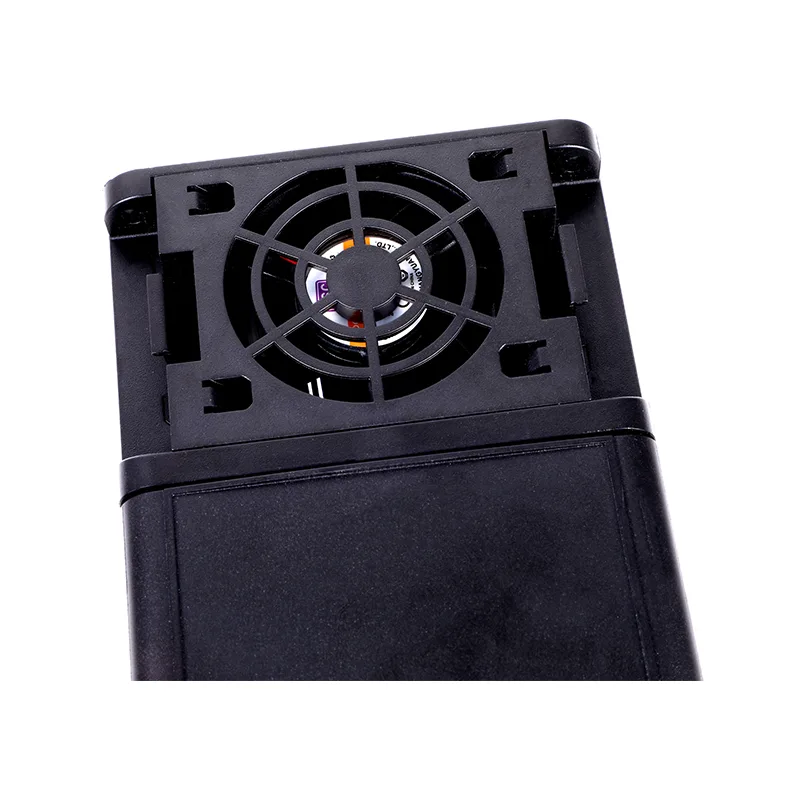

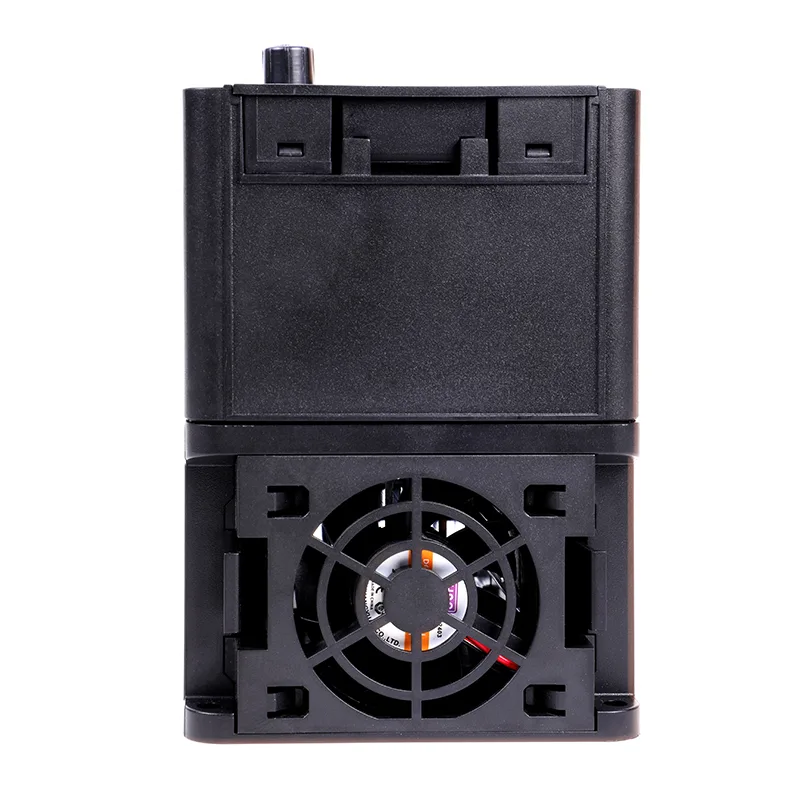

●  OH (previsoka temperatura) – preverite hladilni ventilator, temperaturo okolja in montažno razdaljo

●  OL (preobremenitev) – preverite obremenitev motorja, povečajte čas pospeševanja ali razmislite o povečanju pogona

●  Priročnik vsebuje popolno tabelo kod napak s podrobnimi koraki. Če nekaj še vedno ni v redu, lahko pomaga tehnična podpora CSIVEI.

Kakšna je razlika med krmiljenjem V/F in vektorskim krmiljenjem?

V/F krmiljenje ohranja fiksno razmerje med napetostjo in frekvenco. Primeren je za ventilatorje, črpalke in splošne aplikacije, kjer natančen nadzor hitrosti ni kritičen. Vektorsko krmiljenje loči tok in navor, tako da ju lahko nadzorujete neodvisno – kar vam omogoča višji začetni navor (do 150 % pri 0,5 Hz) in boljšo natančnost hitrosti. Brezsenzorski vektor ne potrebuje kodirnika; vektor zaprte zanke to počne in poveča natančnost hitrosti na 0,1 %. Večina pogonov CSIVEI podpira oba, tako da lahko izberete tistega, ki ustreza vaši aplikaciji.

Ali lahko uporabim enofazni vhodni VFD s trifaznim motorjem?

ja VFD sistem za obdelavo vode CSIVEI z močjo 280 kW prevzame enofazno vhodno in izhodno trifazno napajanje motorja. To je običajna nastavitev, ko je na voljo samo enofazno napajanje, vendar želite učinkovitost in zanesljivost trifaznega motorja. Prepričajte se le, da se napetost motorja ujema z izhodno močjo pogona – 230 V trifazni.

Kako VFD varčuje z energijo?

Pri obremenitvah s spremenljivim navorom, kot so ventilatorji in črpalke, moč sledi zakonom afinitete – sorazmerna je s kocko hitrosti. Zmanjšanje hitrosti za 20 % zmanjša porabo energije za približno 50 %. Funkcija samodejne optimizacije energije (AEO) zmanjša napetost, da ustreza dejanski obremenitvi za dodatne prihranke. Način mirovanja tudi izklopi motor v obdobjih nizke povpraševanja, kar odpravi porabo energije v mirovanju.

Ali ima VFD garancijo in tehnično podporo?

ja Pogoni CSIVEI imajo standardno 18-mesečno garancijo od datuma izdelave (ali 12 mesecev od namestitve, kar je pozneje). Za kritične aplikacije so na voljo možnosti podaljšane garancije. Globalna tehnična podpora je na voljo po e-pošti, telefonu in spletnih virih – vključeni so uporabniški priročniki, vodniki za aplikacije in konfiguracijska programska oprema.

Primer stranke: Oskrba z vodo s stalnim pritiskom

Stanovanjski kompleks v jugovzhodni Aziji se je soočal z nihanjem vodnega tlaka v času največje porabe, zaradi česar so se najemniki pritoževali. Obstoječi sistem črpalke je deloval s fiksno hitrostjo in je v obdobjih nizke porabe trošil energijo.

Rešitev: Sistem za obdelavo vode CSIVEI 280KW VFD je bil nameščen za krmiljenje glavne črpalke za dvig tlaka s senzorjem tlaka, ki zagotavlja povratno informacijo vgrajenemu krmilniku PID.

Rezultati:

Stabilen vodni tlak se vzdržuje pri 4,5 bara ne glede na povpraševanje

Poraba energije se je zmanjšala za 38 % v primerjavi z delovanjem s fiksno hitrostjo

Zagoni motorja črpalke so zmanjšani z 20+-krat na dan na neprekinjeno gladko delovanje

Dosežena vračilna doba v 11 mesecih

Sistem zanesljivo deluje več kot dve leti brez nenačrtovanih izpadov.
