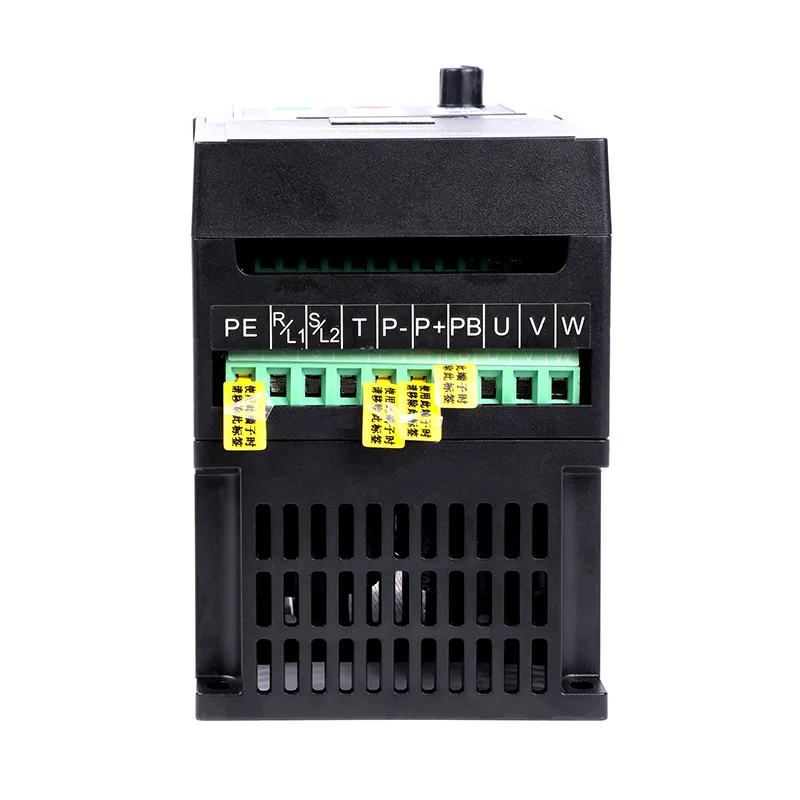

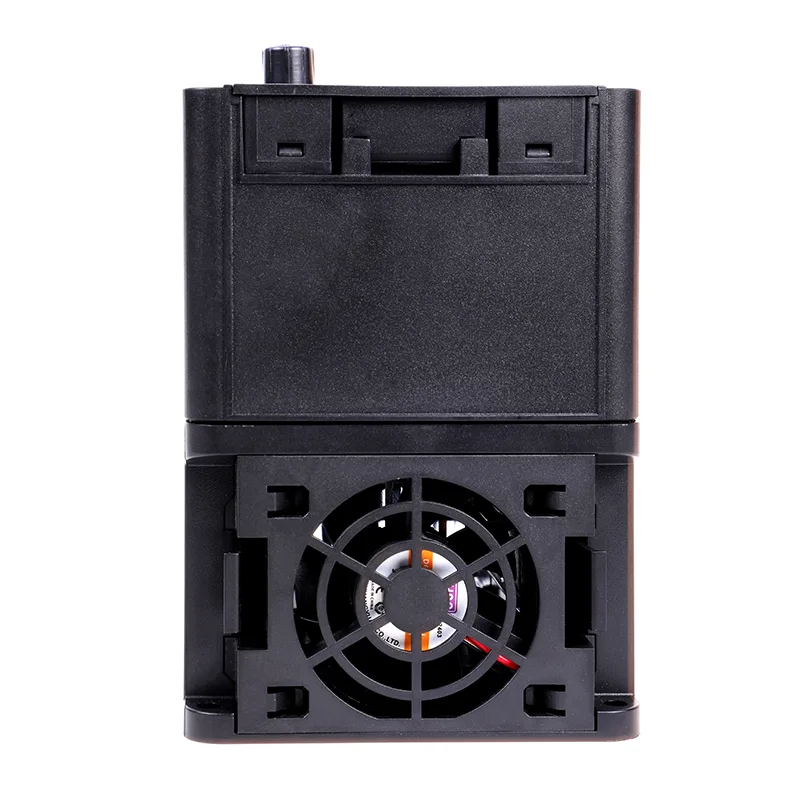

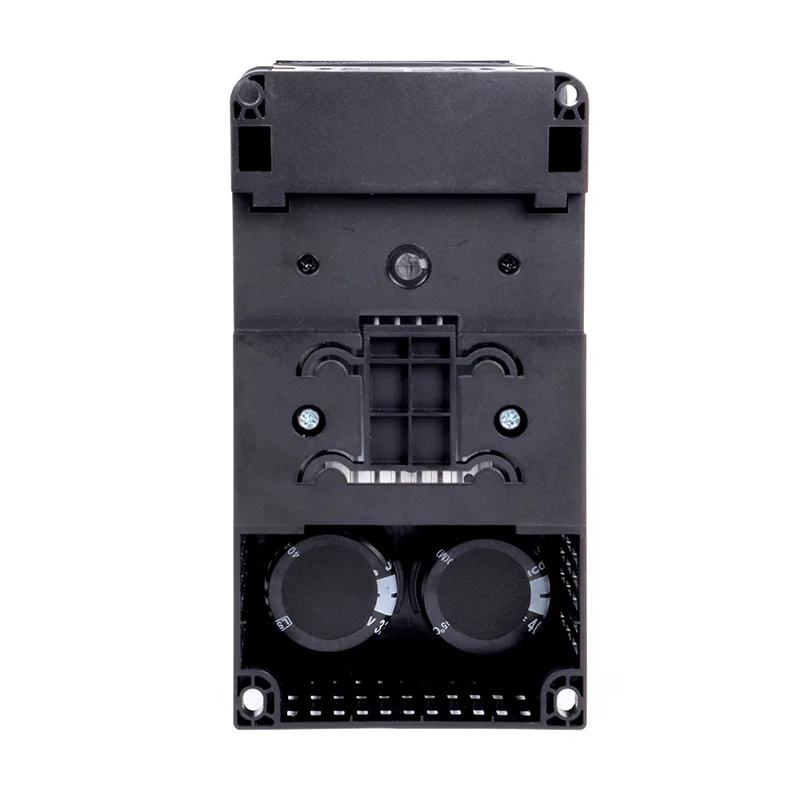

15HP 11kw VFD frekvenčna pogonska črpalka VFD

Ključne značilnosti vključujejo visoko preobremenitveno zmogljivost, vgrajen enosmerni reaktor za ublažitev harmonije, več komunikacijskih vmesnikov in nastavljivo razširitev V/I. Trpežno ohišje z ojačanim hladilnim sistemom zagotavlja zanesljivo delovanje v industrijskih okoljih z visoko temperaturo.

Z združevanjem zmogljivosti varčevanja z energijo z inteligentnimi zaščitnimi funkcijami CSIVEI 15HP 11kw VFD frekvenčna pogonska črpalka VFD poveča čas delovanja sistema in učinkovitost delovanja za aplikacije z veliko močjo.

Osnovni parametri in specifikacije

Tipične aplikacije

Frekvenčna pogonska črpalka VFD CSIVEI 15HP 11kw VFD zagotavlja robustno zmogljivost za težko industrijsko opremo, ki zahteva neprekinjeno delovanje:

●  Velike črpalke – glavne vodne črpalke, industrijske hladilne črpalke

●  Industrijski ventilatorji – prezračevanje rudnikov, ventilatorji cementarne, zbiralniki prahu

●  Kompresorji – veliki zračni kompresorji, dušikovi kompresorji

●  Mešalniki – betonski mešalniki, kemični reaktorji, mešalniki celuloze

●  Centrifuge – centrifuge za sladkor, centrifuge za olje, dekanterji

Z okrepljenim hlajenjem in funkcijami blaženja harmonik zagotavlja zanesljivo delovanje v težkih okoljih.

Robustna zaščita in zanesljivost

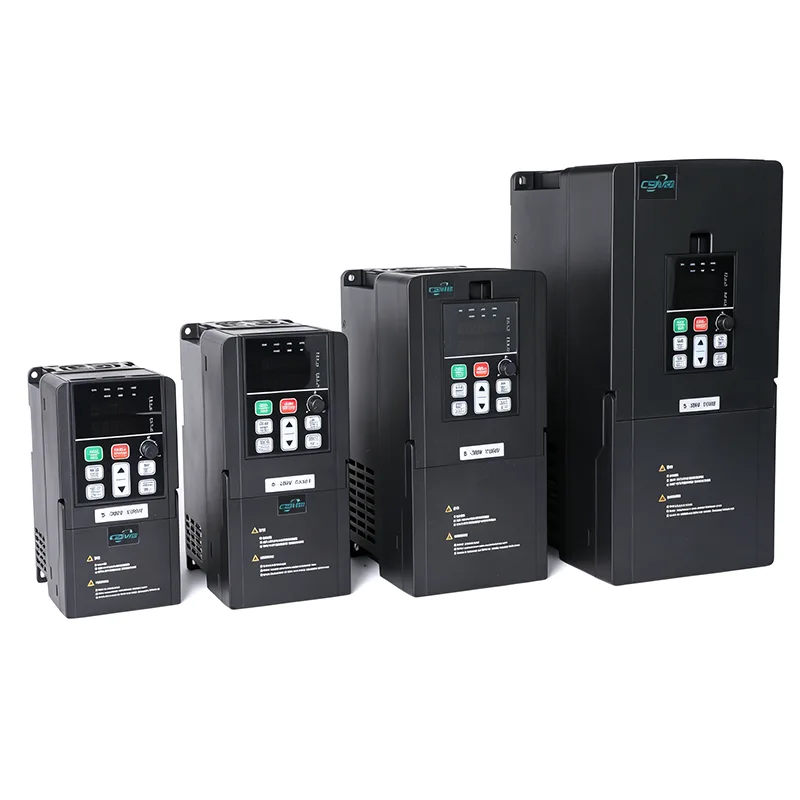

Serija CSIVEI VFD, izdelana tako, da vzdrži zahtevna industrijska okolja, vključuje številne zaščitne mehanizme, ki zagotavljajo neprekinjeno delovanje in podaljšano življenjsko dobo.

Celovita zaščita motorja – Integrirana zaščita vključuje zaščito pred prenapetostjo, prenizko napetostjo, previsokim tokom, previsoko temperaturo, izgubo faze in kratkim stikom. Pogon samodejno izklopi ali omeji izhod, da prepreči poškodbe pogona in priključenega motorja.

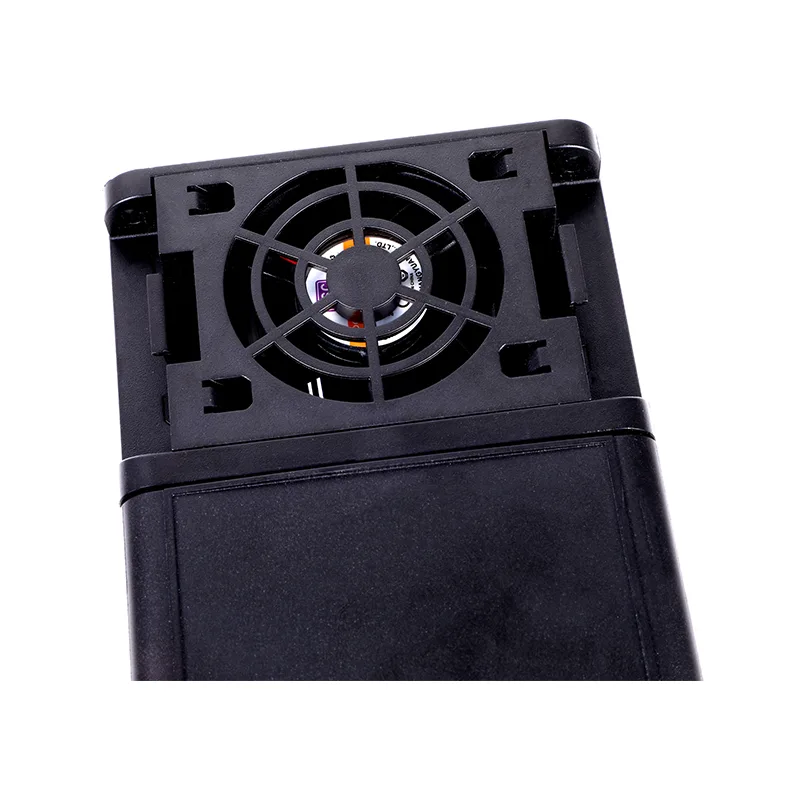

Toplotno upravljanje – inteligentni nadzor ventilatorja prilagodi hlajenje glede na notranjo temperaturo in pogoje obremenitve, kar zmanjša hrup in podaljša življenjsko dobo ventilatorja. Zmogljivi modeli imajo ojačano zasnovo hladilnika za izboljšano odvajanje toplote.

Zaščita okolja – Standardno ohišje IP20, primerno za namestitev na nadzorno ploščo. Izbirna ohišja IP40/IP54/IP66 so na voljo za uporabo v prašnih, vlažnih okoljih ali okoljih s pranjem. Konformna prevleka na PCB-jih zagotavlja dodatno zaščito pred vlago in onesnaževalci.

Vgrajen filter EMC – izbrani modeli vključujejo vgrajen filter elektromagnetne združljivosti, kar poenostavlja skladnost s standardi CE in drugimi standardi EMC ter zmanjšuje stroške namestitve.

pogosta vprašanja

Kakšna je razlika med krmiljenjem V/F in vektorskim krmiljenjem?

V/F krmiljenje ohranja fiksno razmerje med napetostjo in frekvenco. Primeren je za ventilatorje, črpalke in splošne aplikacije, kjer natančen nadzor hitrosti ni kritičen. Vektorsko krmiljenje loči tok in navor, tako da ju lahko nadzorujete neodvisno – kar vam omogoča višji začetni navor (do 150 % pri 0,5 Hz) in boljšo natančnost hitrosti. Brezsenzorski vektor ne potrebuje kodirnika; vektor zaprte zanke to počne in poveča natančnost hitrosti na 0,1 %. Večina pogonov CSIVEI podpira oba, tako da lahko izberete tistega, ki ustreza vaši aplikaciji.

Kako izberem pravi VFD za svoj motor?

Upoštevati je treba nekaj stvari:

●  Moč motorja – VFD se mora ujemati ali biti nekoliko večji od nazivne vrednosti motorja.

●  Vhodna napetost – enofazna 230 V ali trifazna 400 V, poskrbite, da ustreza vašemu omrežju.

●  Vrsta obremenitve – obremenitve s stalnim navorom, kot so tekoči trakovi ali ekstruderji, običajno potrebujejo VFD velikosti 100–120 % moči motorja. Obremenitve s spremenljivim navorom, kot so ventilatorji in črpalke, lahko pogosto uporabljajo VFD, ki se ujema z močjo motorja, poleg tega pa prihranite energijo.

●  Okolje – za prašne, vlažne ali zunanje lokacije izberite višjo oceno IP (IP40, IP54, IP66) ali postavite pogon v zaščiteno ohišje.

●  Komunikacija—če se morate pogovarjati s PLC-jem ali SCADA-jem, preverite, ali pogon podpira vaš protokol (Modbus RTU je standard; Profibus, Ethernet/IP itd. so neobvezni).

●  CSIVEI ima tudi orodje za določanje velikosti in tehnično podporo, če želite drugo mnenje.

Ali lahko uporabim enofazni vhodni VFD s trifaznim motorjem?

ja Enofazni pretvorniki 230 V CSIVEI sprejmejo enofazni vhod in oddajo trifazno moč motorju. To je običajna nastavitev, ko je na voljo samo enofazno napajanje, vendar želite učinkovitost in zanesljivost trifaznega motorja. Prepričajte se le, da se napetost motorja ujema z izhodno močjo pogona – 230 V trifazni.

Ali potrebujem zunanji zavorni upor?

Odvisno je. Če potrebujete hiter pojemek ali ima tovor visoko vztrajnost – na primer centrifuge, žerjavi, dvigala ali navijala – potem da, potrebovali ga boste. Pri pogonih, ki imajo notranjo zavorno enoto, upor skrbi za regenerativno energijo, da se izogne ​​napakam zaradi prenapetosti in skrajša čas ustavitve. Pri ventilatorjih in črpalkah s počasnejšim pojemkom ga lahko običajno preskočite.

Kateri komunikacijski protokoli so podprti?

Vsi pogoni CSIVEI so standardno opremljeni z Modbus RTU prek RS485. Izbirni moduli so na voljo za Profibus DP, Profinet, Ethernet/IP, CANopen in DeviceNet. Ti vam omogočajo integracijo z glavnimi sistemi PLC in SCADA za daljinsko spremljanje, spreminjanje parametrov in centraliziran nadzor.

Kako prvič nastavim pogon?

Pogoni CSIVEI imajo čarovnika za hiter začetek, ki vas v nekaj minutah popelje skozi bistvene elemente:

Vnesite podatke z imenske tablice motorja (moč, napetost, tok, frekvenca, vrtljaji na minuto), izberite makro aplikacije (ventilator/črpalka, tekoči trak, konstantni navor), nastavite čas pospeševanja in zaviranja, izberite vir frekvence (tipkovnica, analogni vhod, komunikacija) in zaženite samodejno uravnavanje za optimizacijo nadzora motorja. Priročnik vsebuje vse podrobnosti, tipkovnico pa je mogoče odstraniti, tako da jo lahko po potrebi upravljate na daljavo.

Kakšne zaščite so vgrajene v pogon?

Pogoni CSIVEI vključujejo soliden nabor zaščit: prenapetost, prenizka napetost, previsoki tok, kratek stik, previsoka temperatura (hladilno telo), izguba faze na vhodu ali izhodu in preobremenitev motorja (elektronska toplotna preobremenitev, I²t). Ti pomagajo ohranjati zanesljivo delovanje in podaljšujejo življenjsko dobo opreme.

Ali lahko poganjam več motorjev iz enega VFD?

Da, z enim pretvornikom lahko vzporedno poganjate več motorjev, če: skupna poraba toka ostane znotraj izhodne moči pretvornika, ima vsak motor lastno toplotno zaščito pred preobremenitvijo in uporabljate krmiljenje V/F (vektorsko krmiljenje ni priporočljivo za nastavitve z več motorji). To je običajno za nize ventilatorjev, transportne dele ali črpalne postaje, kjer motorji tečejo z enako hitrostjo skupaj.

Kako odpravim pogoste napake?

Pogon prikazuje kode napak na tipkovnici za hitro diagnozo:

●  OC (over-current) – preverite kratke stike, težave z navitjem motorja ali prekratek čas pospeševanja

●  OV (prenapetost) – preverite zavorni upor (če se uporablja) ali čas zaviranja prekratek

●  UV (pod-napetost) – preverite vhodno napajanje in ožičenje

●  OH (previsoka temperatura) – preverite hladilni ventilator, temperaturo okolja in montažno razdaljo

●  OL (preobremenitev) – preverite obremenitev motorja, povečajte čas pospeševanja ali razmislite o povečanju pogona

Priročnik vsebuje popolno tabelo kod napak s podrobnimi koraki. Če nekaj še vedno ni v redu, lahko pomaga tehnična podpora CSIVEI.

Kako VFD varčuje z energijo?

Pri obremenitvah s spremenljivim navorom, kot so ventilatorji in črpalke, moč sledi zakonom afinitete – sorazmerna je s kocko hitrosti. Zmanjšanje hitrosti za 20 % zmanjša porabo energije za približno 50 %. Funkcija samodejne optimizacije energije (AEO) zmanjša napetost, da ustreza dejanski obremenitvi za dodatne prihranke. Način mirovanja tudi izklopi motor v obdobjih nizke povpraševanja, kar odpravi porabo energije v mirovanju.

Kakšna je tipična življenjska doba VFD in kako ga vzdržujem?

S pravilno namestitvijo in pogoji lahko VFD zdrži 10–15 let. Ključno vzdrževanje: ohišje naj bo čisto – kopičenje prahu ubija učinkovitost hlajenja; preverite hladilne ventilatorje (običajno trajajo 3–7 let; zamenjajte, če so hrupni ali okvarjeni); preglejte kondenzatorje vodila enosmernega toka - starajo se s časom in temperaturo - če je bil pogon shranjen več kot dve leti, zamenjajte pokrove pred vklopom; spremljajte temperaturo okolja; občasno varnostno kopirajte parametre na tipkovnico ali zunanji pomnilnik. Hiter pregled vsakih 6–12 mesecev pomaga preprečiti presenečenja.

Ali lahko VFD uporabljam na prostem ali v okoljih za pranje?

Standardni pogoni IP20 morajo biti v čisti in suhi plošči. Za zunanja ali težka okolja ponuja CSIVEI višje ocene IP:

●  IP40 – primeren za prašne prostore, kot so tekstilne tovarne ali obdelava lesa

●  IP54/IP55 – zaščita pred prahom in brizganjem; deluje za zunanje ograjene prostore in prostore za izpiranje

●  IP66 – popolnoma odporen proti prahu in prenaša močan vodni curek; primeren za predelavo hrane, avtopralnice ali uporabo na prostem brez dodatnih ohišij

●  Če so prisotni jedki plini, je priporočljiva konformna prevleka na PCB.

Ali ima VFD garancijo in tehnično podporo?

ja Pogoni CSIVEI imajo standardno 18-mesečno garancijo od datuma izdelave (ali 12 mesecev od namestitve, kar je pozneje). Za kritične aplikacije so na voljo možnosti podaljšane garancije. Globalna tehnična podpora je na voljo po e-pošti, telefonu in spletnih virih – vključeni so uporabniški priročniki, vodniki za aplikacije in konfiguracijska programska oprema.

Primer stranke: industrijski prezračevalni ventilator

Obrat za proizvodnjo pohištva je zahteval natančen nadzor pretoka zraka za sistem za zbiranje prahu. Neprekinjeno delovanje ventilatorjev pri polni hitrosti je bilo neučinkovito in je povzročalo čezmeren hrup.

Rešitev: CSIVEI 18-30kW VFD je bil nameščen na glavni izpušni ventilator s senzorjem tlaka, ki spremlja tlak v kanalu za uravnavanje hitrosti ventilatorja.

Rezultati:

●  Hitrost ventilatorja se samodejno prilagodi zahtevam po zbiranju prahu

●  Prihranek energije 45 % med delovanjem z delno obremenitvijo

●  Raven hrupa zmanjšana za 12 dB, kar izboljša delovne pogoje

●  Zmanjšana mehanska obraba ležajev in jermenov ventilatorjev

●  Sistem zdaj izpolnjuje cilje okoljske skladnosti in učinkovitosti delovanja.
