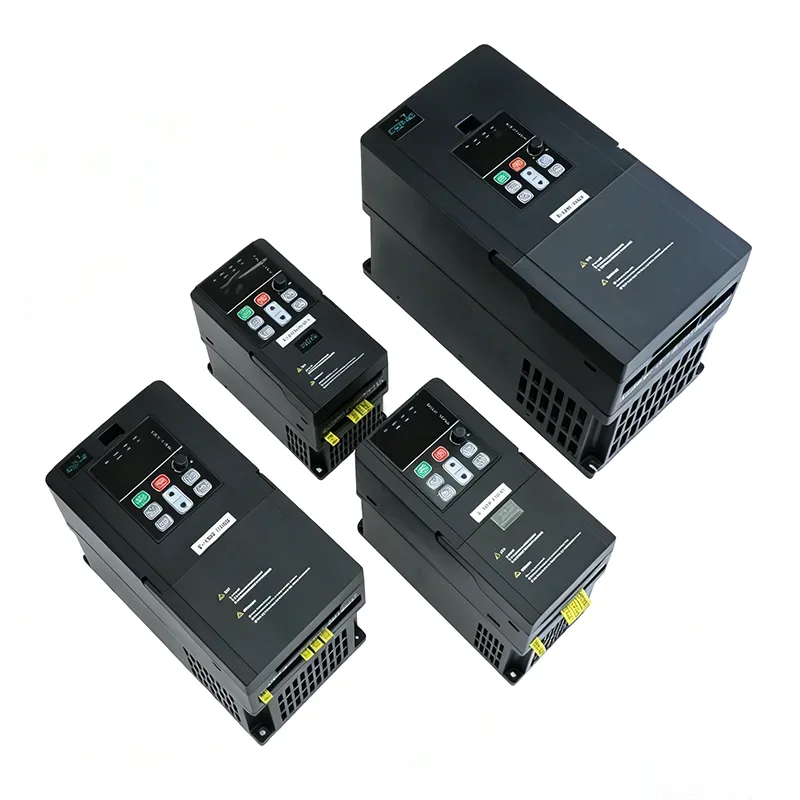

40HP 30kw 3 fazni 380V VFD AC pogon

Vsebuje napredno vektorsko krmiljenje z visokim začetnim navorom, vgrajenim filtrom EMI, redundantnim hladilnim sistemom in obsežnimi komunikacijskimi možnostmi, vključno z Ethernet/IP in Profinet. Robustno ohišje IP20/IP21 z ojačanimi zbiralkami zagotavlja stabilno delovanje v najzahtevnejših industrijskih okoljih.

Z inteligentnim upravljanjem energije in obsežnimi diagnostičnimi zmogljivostmi CSIVEI 40HP 30kw 3-fazni 380V VFD izmenični pogon zagotavlja moč in natančnost, potrebno za kritične industrijske procese.

Osnovni parametri in specifikacije

Tipične aplikacije

CSIVEI 40HP 30kw 3-fazni 380V VFD izmenični pogon je izdelan za industrijske in infrastrukturne aplikacije visoke moči:

●  Visokotlačne črpalke – naprave za razsoljevanje, cevovodne črpalke, hidravlični sistemi

●  Veliki kompresorji – industrijske zračne postaje, plinski kompresorji

●  Rudarski transporterji – tračni transporterji na velike razdalje, sistemi za pretovarjanje rude

●  Centrifugalni hladilniki – veliki HVAC sistemi, daljinsko hlajenje

●  Navijalke in odvijalke – papirnice, navijanje tekstila, vlečenje žice

Njegovi algoritmi za varčevanje z energijo in funkcije predvidenega vzdrževanja znižujejo skupne stroške lastništva.

Energetska učinkovitost in prihranek stroškov

Serija CSIVEI VFD pomaga industrijskim objektom zmanjšati porabo energije in obratovalne stroške z inteligentnim nadzorom motorja in funkcijami za optimizacijo energije.

Samodejna energetska optimizacija (AEO)– Pretvornik nenehno spremlja obremenitev motorja in samodejno prilagaja napetost in tok, da ustreza dejanskemu povpraševanju. Ta funkcija lahko zmanjša porabo energije za 20–50 % pri aplikacijah s spremenljivim navorom, kot so ventilatorji in črpalke.

Način mirovanja– Ko sistemska zahteva pade pod vnaprej nastavljeni prag, pogon samodejno ustavi motor, da odpravi porabo energije v mirovanju. Ko se zahteva povrne, se pogon nemoteno znova zažene.

PID krmilnik– Vgrajeno PID krmiljenje omogoča natančno regulacijo tlaka, pretoka ali temperature brez zunanjih regulatorjev, kar zagotavlja, da sistem deluje na točkah optimalne učinkovitosti.

Spremljanje energije– Prikaz toka motorja, napetosti, moči in porabe energije v realnem času omogoča operaterjem spremljanje porabe energije in prepoznavanje priložnosti za optimizacijo.

pogosta vprašanja

Kakšna je razlika med krmiljenjem V/F in vektorskim krmiljenjem?

V/F krmiljenje ohranja fiksno razmerje med napetostjo in frekvenco. Primeren je za ventilatorje, črpalke in splošne aplikacije, kjer natančen nadzor hitrosti ni kritičen. Vektorsko krmiljenje loči tok in navor, tako da ju lahko nadzorujete neodvisno – kar vam omogoča višji začetni navor (do 150 % pri 0,5 Hz) in boljšo natančnost hitrosti. Brezsenzorski vektor ne potrebuje kodirnika; vektor zaprte zanke to počne in poveča natančnost hitrosti na 0,1 %. Večina pogonov CSIVEI podpira oba, tako da lahko izberete tistega, ki ustreza vaši aplikaciji.

Ali potrebujem zunanji zavorni upor?

Odvisno je. Če potrebujete hiter pojemek ali ima tovor visoko vztrajnost – na primer centrifuge, žerjavi, dvigala ali navijala – potem da, potrebovali ga boste. Pri pogonih, ki imajo notranjo zavorno enoto, upor skrbi za regenerativno energijo, da se izogne ​​napakam zaradi prenapetosti in skrajša čas ustavitve. Pri ventilatorjih in črpalkah s počasnejšim pojemkom ga lahko običajno preskočite.

Kateri komunikacijski protokoli so podprti?

Vsi pogoni CSIVEI so standardno opremljeni z Modbus RTU prek RS485. Izbirni moduli so na voljo za Profibus DP, Profinet, Ethernet/IP, CANopen in DeviceNet. Ti vam omogočajo integracijo z glavnimi sistemi PLC in SCADA za daljinsko spremljanje, spreminjanje parametrov in centraliziran nadzor.

Kako prvič nastavim pogon?

Imamo čarovnika za hiter začetek, ki vas v nekaj minutah vodi skozi bistvene stvari:

Vnesite podatke z imenske tablice motorja (moč, napetost, tok, frekvenca, vrtljaji na minuto), izberite makro aplikacije (ventilator/črpalka, tekoči trak, konstantni navor), nastavite čas pospeševanja in zaviranja, izberite vir frekvence (tipkovnica, analogni vhod, komunikacija) in zaženite samodejno uravnavanje za optimizacijo nadzora motorja. Priročnik vsebuje vse podrobnosti, tipkovnico pa je mogoče odstraniti, tako da jo lahko po potrebi upravljate na daljavo.

Kakšne zaščite so vgrajene v pogon?

Pogoni CSIVEI vključujejo soliden nabor zaščit: prenapetost, prenizka napetost, previsoki tok, kratek stik, previsoka temperatura (hladilno telo), izguba faze na vhodu ali izhodu in preobremenitev motorja (elektronska toplotna preobremenitev, I²t). Ti pomagajo ohranjati zanesljivo delovanje in podaljšujejo življenjsko dobo opreme.

Ali lahko poganjam več motorjev iz enega VFD?

Da, z enim pretvornikom lahko vzporedno poganjate več motorjev, če: skupna poraba toka ostane znotraj izhodne moči pretvornika, ima vsak motor lastno toplotno zaščito pred preobremenitvijo in uporabljate krmiljenje V/F (vektorsko krmiljenje ni priporočljivo za nastavitve z več motorji). To je običajno za nize ventilatorjev, transportne dele ali črpalne postaje, kjer motorji tečejo z enako hitrostjo skupaj.

Kako odpravim pogoste napake?

Pogon prikazuje kode napak na tipkovnici za hitro diagnozo:

●  OC (over-current) – preverite kratke stike, težave z navitjem motorja ali prekratek čas pospeševanja

●  OV (prenapetost) – preverite zavorni upor (če se uporablja) ali čas zaviranja prekratek

●  UV (pod-napetost) – preverite vhodno napajanje in ožičenje

●  OH (previsoka temperatura) – preverite hladilni ventilator, temperaturo okolja in montažno razdaljo

●  OL (preobremenitev) – preverite obremenitev motorja, povečajte čas pospeševanja ali razmislite o povečanju pogona

Priročnik vsebuje popolno tabelo kod napak s podrobnimi koraki. Če nekaj še vedno ni v redu, lahko pomaga tehnična podpora CSIVEI.

Ali ima VFD garancijo in tehnično podporo?

ja Pogoni CSIVEI imajo standardno 18-mesečno garancijo od datuma izdelave (ali 12 mesecev od namestitve, kar je pozneje). Za kritične aplikacije so na voljo možnosti podaljšane garancije. Globalna tehnična podpora je na voljo po e-pošti, telefonu in spletnih virih – vključeni so uporabniški priročniki, vodniki za aplikacije in konfiguracijska programska oprema.
