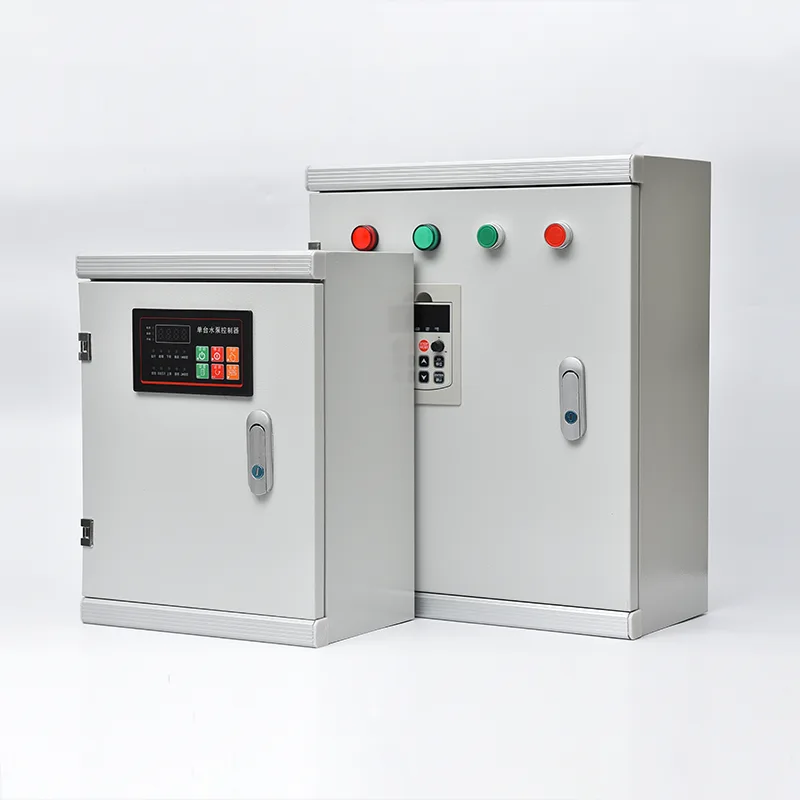

Omara za nadzor motorja

Kot profesionalni proizvajalec na Kitajskem bi vam Csivei rad ponudil kakovostno omarico za nadzor motorja, ki je večdelni talno stoječi sklop s sprednjim dostopom in vodoravnim zbiralnim sistemom z nazivno močjo od 400 A do 6300 A in odpornostjo na kratek stik do 100 kA. Vsak navpični odsek sprejme izvlečne ali fiksne funkcionalne enote: DOL, zvezda-trikot, zaganjalnik motorja z mehkim zagonom ali VFD zaganjalniki ter odklopniki napajalnika in krmilni napajalni moduli. Izvlečne enote omogočajo izolacijo, odstranitev in zamenjavo okvarjenega zaganjalnika v nekaj minutah brez izklopa celotnega MCC. Notranje ločevanje je na voljo v obliki 2, obliki 3 ali obliki 4 po IEC 61439, ki ločuje vodila od funkcionalnih enot in sponk. Motorna vezja so zasnovana za koordinacijo tipa 2 po IEC 60947-4-1, kar zagotavlja, da se komponente zaganjalnika ne poškodujejo zaradi napake v kratkem stiku motorja. Komunikacija prek Profibus, Profinet, Modbus RTU/TCP ali Ethernet/IP prenaša stanje motorja, tok, ure delovanja, energijo in diagnostiko v DCS ali SCADA naprave. Ohišje je ocenjeno na IP42 do IP55 iz pocinkanega jekla s prašno lakiranim zaključkom, primerno za notranje električne prostore in prašna industrijska okolja.

Aplikacije izdelkov

Povsod, kjer je treba na desetine ali stotine motorjev zanesljivo napajati, zaščititi in nadzorovati iz osrednje lokacije, sistem za nadzor solarne črpalke zagotavlja strukturirano, modularno hrbtenico za industrijsko distribucijo električne energije.

Vodne in čistilne naprave

Komunalne in industrijske naprave za čiščenje vode upravljajo obsežne motorne flote - črpalke za dovod surove vode, puhala za prezračevanje, pogone čistilcev, ravnanje z blatom, črpalke za doziranje kemikalij in distribucijske črpalke za visoke dvige - ki pogosto štejejo več kot sto motorjev na enem mestu. Center za nadzor motorjev združuje vse zaganjalnike motorjev in pogone v eno ali več centralno lociranih sob MCC, pri čemer je vsaka funkcionalna enota namenjena določenemu motorju. Standardizirane zagonske enote predalnega tipa za črpalke in puhala omogočajo, da se okvarjena enota odstrani in zamenja v nekaj minutah, s čimer se ponovno vzpostavi kontinuiteta postopka obdelave. Integracija s sistemom SCADA obrata prek redundantnih komunikacijskih omrežij operaterjem zagotavlja stanje motorja v realnem času, ure delovanja in porabo energije pri vsaki vožnji.

Naftni, plinski in petrokemični obrati

Rafinerije, obrati za predelavo plina in petrokemični kompleksi delujejo na nevarnih območjih s strogimi varnostnimi zahtevami. Plošče MCC za ta okolja so običajno nameščene v prostorih z električnimi napravami pod tlakom ali s prezračevanjem stran od procesnih območij. Motorna vezja so zasnovana za kritično vrtljivo opremo — črpalke za surovo nafto, črpalke za prenos produkta, obtočne črpalke hladilne vode, hladilne motorje z rebri in ventilatorji in plinske kompresorje. Notranja segregacija Form 3 ali Form 4 ločuje vsako motorno zaganjalno enoto od glavnih zbiralk in sosednjih enot, kar preprečuje, da bi se napaka notranjega obloka v enem zaganjalniku razširila na druge. Protueksplozijsko varni zaščitni releji motorja in certificirane varovalke za omejevanje toka zagotavljajo varno izolacijo motorjev v tajnih območjih.

Obrati za proizvodnjo električne energije in pomožne naprave

Termoelektrarne in hidroelektrarne so odvisne od MCC-jev za upravljanje pomožnih motorno gnanih sistemov, ki so bistveni za proizvodnjo – napajalne črpalke kotlov, vodne črpalke za hlajenje kondenzatorja, ventilatorji s prisilnim in induciranim vlekom, transporterji za premog in črpalke za kurilno olje. Visoka stopnja vzdržljivosti kratkega stika MCC (običajno 65 kA do 100 kA) je kritična v pomožnih ploščah elektrarn, kjer je stopnja napake pomožnega transformatorja postaje lahko huda. Redundančni vhodni napajalni odseki s samodejnim preklapljanjem prenosa podpirajo kritične zahteve električne energije pri zagonu elektrarne in zaustavitvi enote.

Rudarstvo in predelava mineralov

Obrati za predelavo bakra, zlata, železove rude in premoga se zanašajo na MCC za krmiljenje drobilnikov, mlinčkov, flotacijskih celic, pogonov za zgoščevanje, transportnih sistemov in črpalk za gnojevko – opreme, ki se pogosto zažene pod velikimi obremenitvami in deluje v prašnem, mokrem okolju. Ohišje MCC je opremljeno z izboljšano zaščito pred prahom in vlago (IP54/IP55) in pogosto vključuje notranje protikondenzacijske grelnike za namestitve v neogrevanih predelovalnih zgradbah. Zaščitni releji motorja z naprednim termičnim modeliranjem zagotavljajo, da se veliki motorji mlinov in drobilcev ne sprožijo po nepotrebnem med preobremenitvijo procesa.

Proizvodnja celuloze, papirja in jekla

Industrije z neprekinjenim procesom, kot so papirnice in valjarne jekla, poganjajo na stotine motorjev na dolgih proizvodnih linijah, pri čemer lahko okvara motorja zaustavi celotno linijo. Plošče MCC v teh objektih vključujejo izvlečne zaganjalne enote, ki omogočajo servisiranje tokokroga motorja brez izklopa celotnega odseka MCC — enoto preprosto izoliramo, odstranimo in zamenjamo z rezervno, medtem ko glavne zbiralke ostanejo pod napetostjo. Komunikacija Fieldbus od vsake zagonske enote do DCS zagotavlja podrobno diagnostiko motorja, ki omogoča načrtovano menjavo pred nepričakovano okvaro.

HVAC in gradbene storitve v velikih objektih

Letališča, kongresni centri in veliki komercialni kompleksi uporabljajo MCC za centraliziran nadzor nad vsemi obremenitvami motorjev HVAC – hladilniki, hladilni stolpi, črpalke za ohlajeno vodo, enote za obdelavo zraka in ventilatorji za odvod dima. Integracija s sistemom za upravljanje zgradbe omogoča ciklično delovanje, nočno znižanje in energetsko optimizirano krmiljenje celotnega voznega parka motorjev iz ene same nadzorne sobe.

Tehnični globoki potop

Centralna omarica za nadzor motorja je tipsko preizkušen nizkonapetostni stikalni sklop, zasnovan za varno, modularno krmiljenje motorja s poudarkom na času delovanja, zaščiti osebja in vzdržljivosti.

Strukturni okvir in sistem vodil

MCC je zgrajen kot večdelni talni okvir iz zloženih in pritrjenih pocinkanih jeklenih profilov, pri čemer je vsak del običajno širok 600 mm, 800 mm ali 1000 mm. Glavna vodoravna zbiralka poteka skozi celotno dolžino MCC v namenskem zgornjem ali zadnjem predelu, izdelanem iz pokositrenega bakra ali aluminija in dimenzioniranem za nazivni trajni tok (400 A do 6300 A). Zbiralni spoji so priviti in zategnjeni s podložkami Belleville, da ohranijo kontaktno silo med termičnim ciklom. Navpična zbiralka v vsakem delu razdeljuje moč na posamezne funkcionalne enote prek vtičnih vzmetnih kontaktov, kar odpravlja potrebo po žičnih povezavah med zbiralko in vsako zagonsko enoto. Stopnja odpornosti na kratek stik — preverjena s tipskim testiranjem — zagotavlja, da lahko sistem zbiralk in njegovi nosilci prenesejo elektromagnetne sile napake brez deformacije ali ločitve kontaktov.

Zasnova funkcionalne enote: fiksna in izvlečna

Enote za zagon motorja so na voljo v fiksni (pritrjeni) ali izvlečni (predalni tip) konfiguraciji. Izvlečne enote so standardna ponudba za kritične procese, ki omogočajo električno izolacijo zaganjalnika, mehansko odstranitev na vodilnih tirnicah in zamenjavo z rezervno v nekaj minutah — brez odklopa celotnega odseka MCC. Vsaka izvlečna enota vsebuje odklopnik ali odklopno stikalo z varovalko v oblikovanem ohišju, kontaktor z nazivno obremenitvijo, elektronski preobremenitveni rele, varovalko za krmilno vezje in krmilni priključni blok za posamezno enoto. Zaklepni mehanizmi zagotavljajo, da je enoto mogoče izvleči samo v položaju IZKLOP in je ni mogoče ponovno vstaviti pod obremenitvijo. Mehansko kodiranje preprečuje, da bi se enota z eno oceno vstavila v režo, namenjeno za drugo oceno. Pri VFD ali enotah z mehkim zagonom sta večja globina ohišja in izboljšano prezračevanje integrirani v format predala.

Zaščita motorja in koordinacija tipa 2

Vsako vezje motorja je zasnovano za koordinacijo tipa 2 po IEC 60947-4-1. V primeru napake kratkega stika na terminalu motorja odklopnik ali varovalke odpravijo tok napake, ne da bi poškodovali kontaktor ali preobremenitveni rele, poleg varjenja lahkega kontakta, ki ga je mogoče ločiti brez zamenjave. To je bistvenega pomena za neprekinjeno delovanje procesa — kratek stik motorja ne zahteva zamenjave zaganjalnika. Zaščita pred preobremenitvijo uporablja elektronske releje z izbirnimi razredi izklopa (razred 10, 20, 30), izgubo faze, tokovno neuravnoteženost in zaznavanje zemeljske napake. Zaščitni releji motorja z vmesnikoma Modbus ali Profibus zagotavljajo DCS podrobne podatke o termičnem stanju, signale za prepoved zagona in opozorila za predvideno vzdrževanje.

Notranja segregacija in varnost osebja

MCC je na voljo z naraščajočimi stopnjami notranje razdelitve v skladu z IEC 61439-1/2 Ocene oblike:

● Oblika 2: funkcionalne enote so ločene od vodil, vendar si lahko terminali delijo isti predel kot enota

● Oblika 3 : vse funkcionalne enote ločene med seboj in od zbiralk; terminali ločeni od vodil, vendar ne nujno drug od drugega. To je standardna specifikacija za industrijske obrate.

● Forma 4 : popolna ločitev zbiralk, funkcionalnih enot in sponk — vsaka v svojem predelku. To je določeno za zelo kritične aplikacije v naftni in plinski ali drugih nevarnih industrijah.

Zadrževanje napake notranjega obloka je zasnovano tako, da preusmeri energijo obloka stran od upravljavca skozi odprtine za razbremenitev tlaka na vrhu ohišja, preizkušeno v pogojih notranjega obloka v skladu z IEC 61641, kjer je navedeno. Zapirala na povezavah zbiralk se samodejno zaprejo, ko odstranite izvlečno enoto, kar preprečuje nenamerni stik z zbiralkami pod napetostjo.

Nadzorni vmesnik in inteligentno upravljanje motorja

V posebnem krmilnem predelu znotraj vsake zagonske enote ali nad funkcionalnimi enotami so PLC oddaljeni V/I, komunikacijski prehodi, vmesni releji in zbirni terminali. Povratne informacije o delovanju motorja, zaustavitvi, napaki in statusu se prenašajo v DCS prek fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Inteligentni releji za upravljanje motorja v vsaki enoti neprekinjeno merijo tok motorja, napetost, moč, energijo in fazno ravnotežje ter te podatke prenašajo v tovarniško platformo za upravljanje sredstev ali predvideno vzdrževanje. To operaterjem omogoča, da prepoznajo slabše pogoje motorja – povečano trenje ležajev, obrabo rotorja ali poslabšanje navitja – preden povzročijo nenačrtovano potovanje.

Ograjen prostor in prilagoditev okolju

Standardno ohišje MCC je izdelano iz 2,0 mm pocinkane jeklene pločevine s prašno lakiranim zaključkom, ki dosega zaščito IP42, primerno za notranje električne prostore. Za prašna industrijska okolja – rudniki, cementarne, obdelava lesa – ohišja IP54 ali IP55 s filtriranim prezračevanjem ali toplotnimi izmenjevalniki zrak-zrak upravljajo notranje hlajenje, medtem ko izključujejo delce v zraku. Za zunanjo namestitev so na voljo ohišja IP65 s termostatsko nadzorovanimi protikondenzacijskimi grelci, dežnimi nadstreški in strojno opremo iz nerjavečega jekla. V tropskih okoljih PCB-ji s konformno prevleko in zatesnjeni priključki preprečujejo sledenje zaradi vlage.

Testiranje in zagotavljanje kakovosti

Vsaka plošča MCC je podvržena določenemu tovarniškemu sprejemnemu programu: meritev kontinuitete zbiralke in izolacijskega upora; primarno in sekundarno brizgalno testiranje zaščitnih relejev; funkcionalna simulacija kontaktorja, zaganjalnika in zapore; testiranje vstavljanja in izvleka izvlečne enote; in preverjanje komunikacijskega omrežja. Celotno poročilo FAT je dostavljeno z vsakim MCC, skupaj z enočrtnimi diagrami, risbami postavitve in priročniki za uporabo. MCC je zasnovan, izdelan in preizkušen v skladu z IEC 61439-1/2, z oznako CE in neobveznimi UL, UKCA ali drugimi regionalnimi certifikati.

Zakaj izbrati plošče Csivei MCC?

Tovarniško zasnovana rešitev MCC Panel je bila izbrana zaradi dokazane zmožnosti izpolnjevanja vseh zahtev:

● Standardizirane izvlečne zaganjalne enote (do 250 A) so omogočale hitro zamenjavo katerega koli zaganjalnika motorja brez odklopa celotnega odseka MCC

● Usklajena zaščita motorja tipa 2 je zagotovila, da bodo napake zaradi kratkega stika motorja odpravljene brez poškodb komponent zaganjalnika

● Sistem zbiralke z oceno 65 kA z zadrževanjem napake obloka in notranjim ločevanjem Form 3 je zagotovil zahtevano raven varnosti

● Inteligentni releji za upravljanje motorja s komunikacijo Profibus DP v vsaki zaganjalni enoti prenašajo podatke o motorju v realnem času v SCADA — tok, moč, ure delovanja, število zagonov, uporabljena toplotna zmogljivost in poraba energije — kar omogoča napovedno načrtovanje vzdrževanja

● Vhodi integriranih zračnih odklopnikov z več odseki, deli VFD za prezračevalne puhala, deli za mehki zagon za velike črpalke in standardni izvlečni deli zaganjalnikov za splošne obremenitve motorja — vse v skupnem sistemu vodila

Pogosto zastavljena vprašanja

V1: Kakšna je razlika med krmilnim sistemom solarne črpalke in standardno razdelilno ploščo?

Razdelilna plošča primarno distribuira moč do končnih tokokrogov z varovalkami ali odklopniki, vendar običajno ne vključuje zagona ali krmiljenja motorja. Center za nadzor motorjev združuje zaganjalnike motorjev (kontaktorje, preobremenitve in pogone), zaščito motorja in nadzorno inteligenco v enem samem strukturiranem sklopu — vsaka funkcionalna enota je zasnovana posebej za obremenitev motorja, ne le za generično vezje. MCC-ji vključujejo tudi zmogljivost izvlečne enote, ločevanje zbiralke in celovite komunikacijske funkcije za upravljanje motorja, ki jih v razdelilnih ploščah ni.

V2: Koliko motorjev lahko sprejme en nadzorni sistem solarne črpalke?

Število je odvisno od števila odsekov in velikosti enote. En navpični odsek običajno sprejme od 4 do 12 motornih zaganjalnikov, odvisno od njihove nazivne moči. Sestava MCC z več sekcijami lahko sprejme 50, 100 ali več motorjev. Naši inženirji aplikacij bodo optimizirali postavitev na podlagi vašega seznama motorjev in omejitev lokacije.

V3: Kakšna je prednost izvlečnih enot pred fiksnimi enotami?

Izvlečne enote (predalnega tipa) omogočajo izolacijo pokvarjenega zaganjalnika, fizično odstranitev iz MCC in zamenjavo z rezervnim – vse v nekaj minutah in brez odklopa celotnega dela MCC. Glavne zbiralke ostanejo pod napetostjo in drugi tokokrogi motorja še naprej delujejo. To je ključnega pomena za neprekinjene procesne industrije, kjer se nenačrtovani izpadi na enem motorju ne smejo vrstiti. Fiksne enote so cenejše, vendar zahtevajo, da je del MCC brez napetosti za zamenjavo zaganjalnika.

V4: Kaj pomeni ločevanje obrazca 2, obrazca 3 in obrazca 4?

Ti se nanašajo na stopnjo notranje razdelitve po IEC 61439-1/2. Obrazec 2 ločuje funkcionalne enote od zbiralk. Obrazec 3 dodaja ločitev med posameznimi funkcionalnimi enotami. Obrazec 4 dodatno loči terminale med seboj in od ostalih funkcionalnih enot. Višje oblike zagotavljajo večjo varnost med vzdrževanjem in učinkoviteje zadržujejo napake obloka, vendar so dražje. Priporočili vam bomo ustrezno obliko glede na vašo filozofijo delovanja in vzdrževanja.

V5: Kakšno oceno kratkega stika potrebujem za svoj MCC?

To je določeno s predvidenim okvarnim tokom na točki, kjer se poveže MCC, ki je odvisen od nazivne vrednosti kVA transformatorja navzgor, impedance in impedance kabla. Tipične industrijske instalacije zahtevajo 50 kA ali 65 kA pri 400 V. Pomožne plošče elektrarn in velikih procesnih obratov lahko zahtevajo 80 kA ali 100 kA. Analizirali bomo vaše sistemske podatke in podali pravilno oceno.

V6: Kako MCC komunicira z našim sistemom DCS ali SCADA?

Vsaka motorna zaganjalna enota ali skupina enot vključuje komunikacijski vmesnik – običajno Profibus DP, Profinet, Modbus RTU/TCP ali Ethernet/IP – ki se poveže z vašim krmilnim omrežjem obrata. Status motorja (deluje, ustavljen, sprožen), tok, energija in diagnostični podatki se prenašajo neprekinjeno. DCS lahko na daljavo zažene/ustavi motorje in prejme alarmno obvestilo.

V7: Ali se lahko MCC v prihodnosti razširi?

ja MCC je zasnovan za razširljivost na obeh koncih linije. Priporočamo, da v prvotno naročilo vključite rezervne navpične dele ali reže za rezervne enote, če so v prihodnosti načrtovani dodatki motorjev. Razširitev obstoječega MCC zahteva ujemanje z izvirno oceno zbiralke in zasnovo, zato je ohranitev prvotnega proizvajalca pomembna za združljivost.

V8: Kakšno vzdrževanje potrebuje plošča MCC?

Priporočeno vzdrževanje vključuje: letni termovizijski pregled spojev zbiralk in priključnih točk; funkcionalno testiranje izvlečnih blokirnih enot in mehanizmov zaklopov; preverjanje nastavitev zaščitnega releja in funkcij izklopa; čiščenje prezračevalnih filtrov; in pregled vratnih tesnil in tesnil. Podroben razpored vzdrževanja je naveden v priročniku za uporabo.
