Omara za mehki zagon

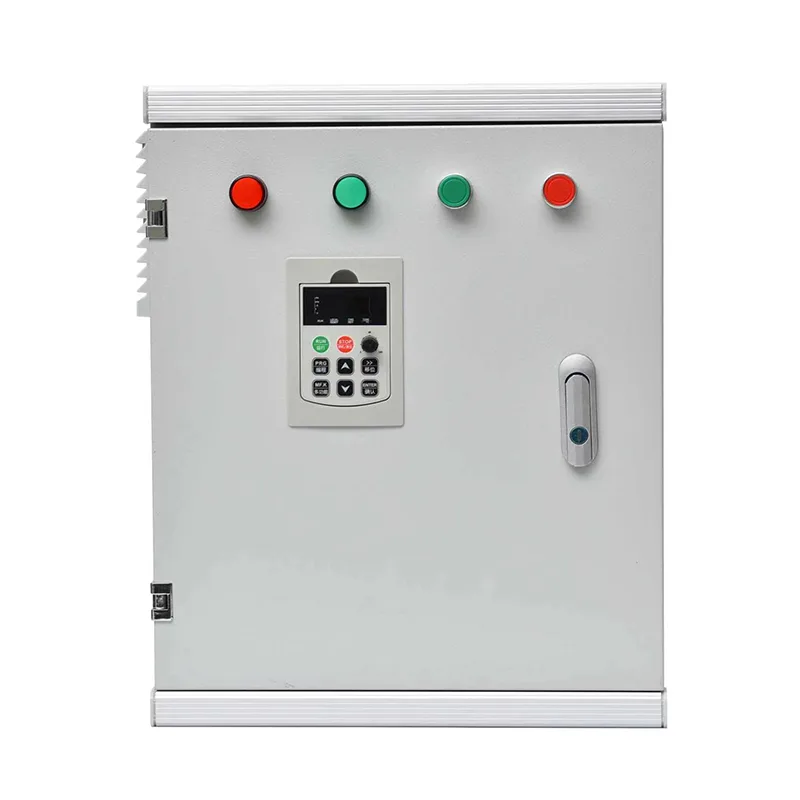

Omarica za mehki zagon, ki jo ponuja vodilni kitajski proizvajalec Csivei vključuje 3-fazno enoto za mehki zagon (moč od 7,5 do 800 kW, 380–690 V), vhodni odklopnik ali ločilnik z varovalko, vgrajen obvodni kontaktor, preobremenitveni rele motorja in krmilni transformator. Zagonske značilnosti — programabilna omejitev toka, čas rampe napetosti in začetni navor — se nastavijo prek digitalne tipkovnice ali HMI. Izbirne funkcije vključujejo rampo za mehko zaustavitev za črpalne sisteme za preprečevanje vodnega udara. Zaščita zajema kratek stik, preobremenitev, izgubo faze, prenizko/prenapetost in previsoko temperaturo tiristorja. Standardna komunikacija prek Modbus RTU omogoča povezavo z DCS ali SCADA naprave; na voljo so izbirni Profibus, Profinet ali Ethernet/IP. Talno ohišje je izdelano iz pocinkanega jekla s prašno lakiranim zaključkom, z oceno IP42 do IP55, primerno za notranje električne prostore in prašna industrijska okolja.

Aplikacije izdelkov

Za motorje, ki delujejo s fiksno hitrostjo, vendar zahtevajo nežen zagon za zaščito gnane opreme in električnih omrežij, omarica za mehki zagon zagotavlja kompaktno alternativo z nizkimi stroški vzdrževanja za zaganjalnike z neposrednim povezovanjem ali zaganjalnikom zvezda-trikot.

Črpalne postaje za vodo in odpadne vode

Črpalke za dovod surove vode, pospeševalne in prenosne črpalke imajo koristi od mehkega zagona, ki odpravlja vodno kladivo v cevovodih in zmanjšuje mehansko obrabo rotorjev in sklopk črpalke. Vgrajena funkcija mehkega zaustavljanja dodatno ublaži loputanje povratnega ventila in tlačne skoke. Obvodno delovanje med delovanjem v stabilnem stanju zagotavlja minimalno proizvodnjo toplote v ohišju, tudi v črpalnih postajah z omejenim prezračevanjem.

HVAC ventilatorski in kompresorski sistemi

Hladilniki, ventilatorji hladilnih stolpov in veliki motorji enot za obdelavo zraka v poslovnih zgradbah lahko črpajo visoke zagonske tokove, ki povzročijo utripanje luči in obremenitev krmilnikov generatorja. Omare za mehki zagon omejujejo udarni tok na 3–4-kratno polno obremenitev, kar preprečuje padce napetosti. Obvodni kontaktorji odpravljajo stalne tiristorske izgube in ohranjajo energetsko učinkovitost sistema med dolgimi urami delovanja stavbe.

Transportni trakovi in ​​drobilniki za rudarstvo in kamnolome

Tračni transporterji in drobilniki kamenja zahtevajo nežno uporabo navora med zagonom, da zaščitijo menjalnike, spoje jermenov in spojke pred udarnimi obremenitvami. Prilagodljiva funkcija zagonskega zagona mehkega zaganjalnika zagotavlja kratek impulz visokega navora pred dvigovanjem, s čimer premaga trenje odtrganja polno obremenjenega jermena. Ko motor teče, obvodni kontaktor zagotavlja hladno in energetsko učinkovito delovanje v prašnem okolju z visoko temperaturo.

Industrijski kompresorji in mešala

Vijačni in batni kompresorji v proizvodnih obratih, skupaj z mešalniki in mešalniki v kemični obdelavi, se zaženejo pod obremenitvijo in potrebujejo gladko pospeševanje. Mehki zaganjalniki odpravijo nenadne prehode navora, ki pospešijo obrabo ležajev in lopatic, medtem ko obvodno delovanje zagotavlja brez izgub tiristorja med dolgim ​​neprekinjenim delovanjem.

Črpalke za namakanje in globoke vodnjake

Potopne črpalke za globoke vodnjake in veliki brizgalni sistemi na oddaljenih območjih se zanašajo na mehke zaganjalnike, ki ščitijo gredi črpalk in ohišja vodnjakov pred začetnim navorom. Omarice so združljive z generatorjem, saj zmanjšan zagonski tok omogoča, da manjši generator zažene večjo črpalko. Delovanje obvoda zmanjša porabo goriva v sezoni namakanja.

Tehnični globoki potop

Omarica za mehki zagon združuje mehki zaganjalnik na osnovi tiristorja s popolno zaščito motorja in tokokroga v enem samem ohišju s predhodno ožičenjem, ki je optimizirano za industrijsko krmiljenje motorja s fiksno hitrostjo.

Povečanje napetosti na osnovi tiristorjev

Mehki zaganjalnik krmili šest antiparalelnih silicijevih usmernikov (SCR), en par na fazo, za gladko povečanje napetosti motorja od nastavljive začetne ravni navora (običajno 30–60 % nominalne) do polne napetosti v času rampe, ki ga nastavi uporabnik (0,5–60 sekund). Med zagonom je tok omejen na določen večkratnik toka polne obremenitve, običajno 3–5x, kar preprečuje preobremenitev transformatorja ali generatorja. Ko se motor približa sinhroni hitrosti, notranji algoritem zazna padec toka in signalizira obvodnemu kontaktorju, da se zapre, kar motor neposredno poveže z omrežjem. To odvaja tok iz SCR-jev, s čimer se odpravijo njihove prevodne izgube in nastajanje toplote.

Obvodno delovanje in neprekinjeno delovanje

Po zagonu ves tok motorja teče skozi mehanski obvodni kontaktor, ki je ocenjen za neprekinjeno delovanje. SCR-ji ostanejo zaprti, tako da mehki zaganjalnik ne prispeva nič k dvigu toplote. To je ključna prednost pred VFD-ji v aplikacijah s fiksno hitrostjo – ohišje deluje hladno in zahteva minimalno prezračevanje. Če je izbrana mehka zaustavitev, se ob izklopu odpre obvod in SCR-ji se ponovno vklopijo za postopno znižanje napetosti, kar preprečuje vodno kladivo.

Zaščita motorja in tokokroga

Omarica zagotavlja popolno zaščito motorja s toplotno-magnetnim odklopnikom in elektronskim preobremenitvenim relejem z zaznavanjem izgube faze in tokovnega neravnovesja. Zaščita pred kratkim stikom je usklajena, da ohrani celovitost SCR. Dodatne zaščite vključujejo:

● Zaščita pred prenizko/prenapetostjo, izklop pred poškodbo motorja zaradi napetostnih anomalij

● Tiristorsko zaznavanje previsoke temperature, z alarmom in stopnjo izklopa

●  Zaznavanje obračanja faze in izgube faze

●  Zaščita pred zastojem in blokiranim rotorjem prek releja

Zunanje varnostne zapore (npr. zaustavitev v sili, vibracijsko stikalo) so povezane s krmilnim vezjem prek namenskih sponk.

Nadzorni vmesnik in komunikacija

Digitalna tipkovnica z LCD zaslonom na zagonski enoti omogoča lokalno nastavitev parametrov, nadzor zagona/ustavljanja in prikaz statusa — vključno s tokom motorja, napetostjo in kodami napak. HMI, nameščen na vratih, je mogoče integrirati za večje omare. Standardni RS485 Modbus RTU omogoča oddaljeni zagon/ustavitev, prenos parametrov in poročanje o alarmih v DCS ali SCADA. Za zahtevna omrežja obratov so na voljo prehodi Profibus DP, Profinet ali Ethernet/IP.

Ohišje in toplotno upravljanje

Samostoječa omarica je izdelana iz debele pocinkane jeklene pločevine s praškastim premazom, odpornim proti vremenskim vplivom. Ker se tiristorska toplota ustvari samo med sekundnimi zagonskimi in zaustavitvenimi rampami, za notranje omare pogosto zadostuje naravno konvekcijsko hlajenje. Za visokozmogljive enote ali okolja z visokim ambientom so na voljo filtrirani ventilatorji s prisilnim dovodom zraka s termostatskim nadzorom. Standardna stopnja zaščite je IP42 do IP54; višje ocene so na voljo za prašne ali zunanje lokacije.

Skladnost in testiranje

Vsaka omarica je podvržena tovarniškemu preskusu sprejemljivosti, ki vključuje: meritev izolacijskega upora močnostnega tokokroga, preverjanje vžigalnega tokokroga SCR, delovanje obvodnega kontaktorja in funkcionalno testiranje vseh programiranih start/stop profilov in zaščitnih funkcij. Sklop je zasnovan in preizkušen v skladu z IEC 61439-1/2, vsa krmilna vezja pa so preizkušena v skladu z veljavnimi standardi odpornosti proti hrupu.

Pogosto zastavljena vprašanja

V1: Kdaj naj izberem omarico za mehki zagon namesto VFD ali DOL zaganjalnika?

Izberite mehki zaganjalnik, ko potrebujete gladko pospeševanje motorja in zmanjšan zagonski tok, vendar ne potrebujete neprekinjenega spreminjanja hitrosti. Mehki zaganjalniki so preprostejši, proizvajajo manj toplote, stanejo manj in so bolj kompaktni kot VFD. V primerjavi z DOL odpravljajo tokovne udare in mehanske udarce. V primerjavi z zvezdo-trikotnikom zagotavljajo popolnoma nastavljive zagonske parametre in lahko mehko ustavijo sisteme črpalk.

V2: Katere velikosti motorjev lahko sprejme omara?

Standardne omare so konfigurirane za motorje od 7,5 kW do 800 kW pri 400 V (trifazni), z nazivnimi vrednostmi 690 V, ki so na voljo za večje motorje. Mehki zaganjalnik, obvodni kontaktor in odklopnik bomo uskladili s tokom na tipski tablici vašega motorja. Možne so konfiguracije po meri za višje moči.

V3: Ali omarica za mehki zagon podpira zagon z več motorji?

Da, v zaporedni razporeditvi: en sam mehki zaganjalnik lahko enega za drugim zažene več motorjev, vsak s svojim izhodnim kontaktorjem. Ko prvi motor doseže polno število vrtljajev in obvozi, se mehki zaganjalnik odklopi od njega in se poveže z drugim motorjem itd. To zmanjša stroške, če več črpalk ali ventilatorjev podobne velikosti deli postajo. Vsi motorji pa morajo imeti enake ali podobne zagonske parametre.

V4: Kaj se zgodi, če mehki zaganjalnik odpove, ko motor teče?

Ko je motor pri polni hitrosti in je obvodni kontaktor zaprt, motor teče neposredno iz električnega omrežja. Če krmilna plošča mehkega zaganjalnika odpove ali so SCR-ji poškodovani, motor še naprej deluje nespremenjen. Napaka bo vplivala samo na naslednji poskus zagona. Ta inherentna varnost pred napakami je velika operativna prednost.

V5: Kako dolga je rampa mehkega zagona in ali jo je mogoče prilagoditi?

Čas rampe napetosti je popolnoma nastavljiv, običajno od 0,5 do 60 sekund, in ga je mogoče po potrebi še podaljšati. Nastavljiva je tudi začetna zagonska napetost (kick start). Optimalna rampa je določena z motorjem in obremenitvijo — dovolj dolga, da odpravi mehanske udarce, dovolj kratka, da omeji segrevanje tiristorja med zagonom.

V6: Ali lahko mehki zaganjalnik prenese pogoste zagone?

Mehki zaganjalnik je ocenjen za določeno število zagonov na uro (običajno do 10 zagonov v težkih pogojih). Ta ocena je odvisna od nastavitve začetnega toka, časa rampe in velikosti motorja. Za aplikacije, ki vključujejo zelo pogoste zagone (npr. indeksirni transporterji), je VFD morda bolj primeren. Posvetujte se z nami glede svojega delovnega cikla glede ustrezne velikosti.

V7: Kakšno vzdrževanje potrebuje omara?

Redno vzdrževanje je minimalno: letni vizualni pregled napajalnih zaključkov, čiščenje prezračevalnih filtrov (če so nameščeni) in pregled delovanja obvodnega kontaktorja. SCR nimajo gibljivih delov in se ne obrabijo. Obvodni kontaktor je glavna komponenta, ki jo je mogoče servisirati, z mehansko življenjsko dobo, ki običajno presega milijon operacij, kar pomeni leta delovanja.

V8: Ali mehki zaganjalnik ustvarja harmonike v omrežju?

Tiristorski mehki zaganjalnik ustvarja harmonične tokove samo med rampami kratkega zagona in mehke zaustavitve. Med delovanjem obvoda v stabilnem stanju črpa motor sinusni tok, tako da se ne proizvajajo harmoniki. Zaradi tega so bolj prijazni do omrežja kot AC pogoni, ki lahko ustvarjajo neprekinjene harmonike, razen če so filtrirani.

Omrežje daljinske oskrbe z vodo — Nadgradnja mehkega zagona za 20 črpalnih postaj

Ozadje

Regionalni vodni organ v vzhodni Evropi je upravljal mrežo 20 daljinskih črpalk za dvig tlaka, vsaka z 2–4 običajnimi črpalkami z neposrednim vklopom (DOL) z močjo od 37 do 132 kW. Postaje so bile kritične za distribucijo vode v več mestih, vendar so ponavljajoče se težave povzročale nesprejemljive operativne stroške in motnje storitev.

Izziv

Glavna težava je bila elektrika. Nenaden DOL začetni tok - do 7-kratna polna obremenitev - je povzročil resne padce napetosti na šibkih podeželskih distribucijskih vodih. To je sprožilo zaščitne releje na bližnjih transformatorskih postajah, kar je občasno prekinilo napajanje črpalne postaje. Organ se je soočil tudi z visokimi mehanskimi stroški vzdrževanja: vodni udar med zagonom in zaustavitvijo črpalke je pogosto počil cevne spoje in poškodoval povratne ventile, medtem ko je nenadna uporaba navora skrajšala življenjsko dobo ležaja črpalke in sklopke. Postaje so bile brez posadke in na oddaljenih območjih, zato je morala biti vsaka oprema robustna, preprosta in sposobna daljinskega poročanja o napakah.

Zakaj omarice za mehki zagon?

Organ je ocenil tako VFD kot mehke zaganjalnike. VFD-ji so ponujali nadzor hitrosti, vendar so bili ocenjeni kot pretirani - črpalke so bile zasnovane tako, da delujejo s fiksno hitrostjo glede na statično krivuljo sistema, kjer so dušilni ventili že zagotavljali uravnavanje pretoka. Omare z mehkim zagonom so nudile idealno ujemanje: odpravile bi udarce zagonskega toka in vodno kladivo brez uvedbe stalnih izgub pogona ali kompleksnega hlajenja.

Ključni dejavniki izbire:

●  Notranji obvodni kontaktor mehkega zaganjalnika je pomenil, da bo motor, ko bo deloval, črpal moč brez tiristorskih izgub, s čimer bo v neprezračevanih črpalnih prostorih minimalna proizvodnja toplote.

●  Funkcija mehke zaustavitve bi postopoma znižala črpalko med zaustavitvijo in odstranila tlačni udar, ki je povzročil vodno kladivo.

●  Preprost digitalni vmesnik omar in povezava RS485 Modbus integrirana neposredno v nastajajoče omrežje SCADA organa, kar omogoča poročanje o napakah brez obiska lokacije.

●  Zmanjšan zagonski tok je pomenil, da so lahko obstoječi generatorski sklopi (uporabljeni med izpadi omrežja) zagnali iste črpalke brez problematičnega padca napetosti, kar je povečalo učinkovito rezervno zmogljivost.

Razporeditev

Dvajset standardiziranih omaric za mehki zagon (45 do 160 A) je bilo v šestih mesecih izdelanih, tovarniško testiranih in nameščenih v obstoječe črpalne prostore. Vsaka omarica je vključevala glavni odklopnik, mehki zaganjalnik z obvodnim kontaktorjem, elektronski preobremenitveni rele, komunikacijo Modbus in ohišje IP54, odporno na dež. Zagon je vključeval preprost vnos parametrov za čas rampe in tokovno omejitev ter povezavo enega kabla Modbus z oddaljeno terminalsko enoto postaje.

Rezultati

●  Motnje napetosti omrežja zaradi zagona črpalke so bile odpravljene. Od naknadne vgradnje ni bilo zabeleženih nobenih nadaljnjih potovanj na transformatorski postaji.

●  Popravila cevi so se v prvem letu zmanjšala za več kot 80 %, saj je bilo vodno kladivo med zagonom in zaustavitvijo odpravljeno s profiliranjem mehkega zagona in mehke zaustavitve.

●  Menjave ležajev in tesnil črpalke so pokazale merljiv upad, ki ga pripisujemo gladkemu zagonu z nizkim navorom.

●  Zasnova obvoda je zagotovila, da so napajalne sobe ostale hladne, tudi med podaljšanim delovanjem črpalke z velikimi zahtevami; ni prišlo do napak pri hlajenju omarice.

●  Organ zdaj prejme v realnem času stanje zagona/ustavitve, zagonski tok in dnevnike napak od vsake postaje na svojem SCADA, kar omogoča napovedni odziv namesto klicev v sili.

●  Po enem letu je organ razširil program na deset dodatnih postaj in sprejel omarico za mehki zagon kot svoj standard za vse projekte nadgradnje DOL-to-soft.
