V ekosistemu proizvodnje gume vulkanizacijska stiskalnica predstavlja veliko več kot končno fazo oblikovanja – tam molekularno navzkrižno povezovanje določa končno zmogljivost in komercialno vrednost vsakega končnega dela. Temperatura, tlak in čas – trije stebri procesa vulkanizacije – morajo biti usklajeni s kirurško natančnostjo, da se dosežejo dosledne lastnosti materiala. Ker proizvodna okolja postajajo vse bolj zahtevna v smislu kakovosti, okretnosti in trajnosti, konvencionalne hidravlične in toplotne nadzorne arhitekture tradicionalnih stiskalnic razkrivajo kritične pomanjkljivosti. IntegracijaFrekvenčni pogoni (VFD)temeljito preoblikuje to pokrajino, s pretvorbo tistega, kar je bil nekoč stroj s surovo silo, v senzorsko zaznaven, dinamično odziven sistem, ki ne zagotavlja samo energetske učinkovitosti, temveč tudi procesno inteligenco brez primere. V središču te preobrazbe je koncept inteligentnega strjevanja – paradigma, kjer se tisk aktivno prilagaja razmeram v realnem času, namesto da slepo sledi vnaprej določeni rutini.

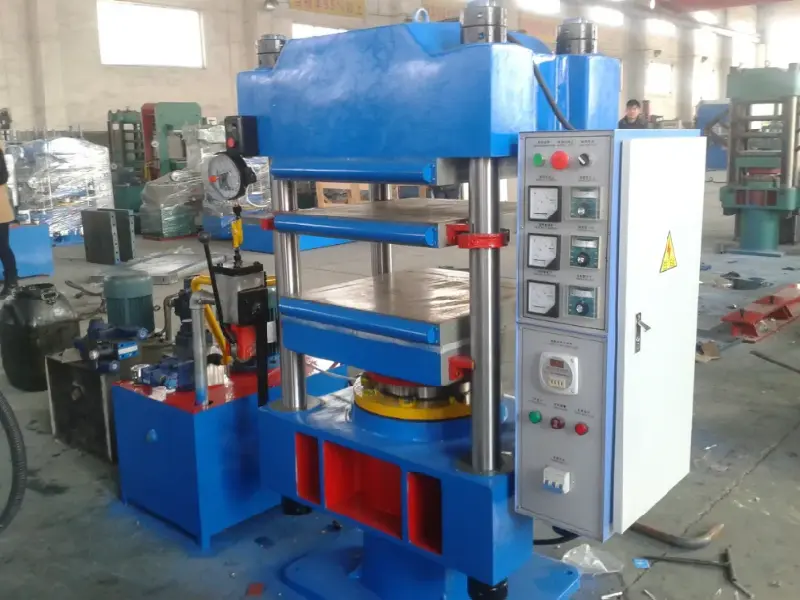

Da bi v celoti ocenili vpliv tehnologije VFD, je bistveno preučiti inherentne omejitve običajnih strategij krmiljenja stiskalnice. Ne glede na to, ali se uporablja pri utrjevanju pnevmatik (z uporabo mehurjev ali mehanskih kalupov) ali v stiskalnicah z ravno ploščo za gumijaste plošče, tesnila in podplate, osnovni operativni cikel – zapiranje, ustvarjanje tlaka, ogrevanje in odpiranje – predstavlja tri vztrajne inženirske izzive, ki jih stari sistemi težko premagajo:
● Hidravlična sinhronizacija pod obremenitvijo:Večcilindrične stiskalnice, zlasti tiste z velikimi ploščami ali več odprtinami, zahtevajo popolnoma usklajeno gibanje, da se prepreči neenakomerna porazdelitev tlaka. Tradicionalni hidravlični sistemi, krmiljeni z ventili, ki se za uravnavanje pretoka zanašajo na dušenje, trpijo zaradi inherentnih nelinearnosti, ki jih povzroča nihanje temperature olja, notranje puščanje in histereza ventila. Posledica so pogosto nenaravnane plošče, čezmerno bliskanje in zaostala napetost v strjenem izdelku.
● Togo, časovno zasnovano načrtovanje procesov:Optimalni vulkanizacijski profil je redkokdaj preprosto držanje pri konstantnem tlaku. Številne aplikacije zahtevajo stopenjsko zaporedje tlaka – višji začetni tlak za pretok materiala, ki mu sledi zmanjšan zadrževalni tlak, da se zmanjša sprostitev napetosti. Običajni sistemi, ki temeljijo na časovniku ali relejni logiki, se ne morejo prilagoditi variacijam viskoznosti spojin, temperaturnim nihanjem okolice ali toplotnim stanjem kalupa od serije do serije, zaradi česar ostane proces fiksen in ne odziven. Ta togost je v neposrednem nasprotju z načeli pametnega strjevanja, ki zahteva prožnost in prilagodljivost v realnem času.
● Znatna izguba energije v celotnem ciklu:Morda najbolj vidna pomanjkljivost je energetska neučinkovitost. Hidravlične črpalke s fiksno prostornino neprekinjeno delujejo s polno hitrostjo motorja ne glede na dejansko povpraševanje in pretvarjajo odvečno električno energijo v toploto med fazami nizkega tlaka, kot sta zapiranje kalupa in vzdrževanje tlaka. Hkrati vklop/izklop nadzora temperature za električno ogrevane plošče povzroči temperaturno prekoračitev in nižjo temperaturo, kar poveča porabo energije in neenakomernost strjevanja.
Uvedba VFD v vulkanizerskih stiskalnicah ni le prilagajanje hitrosti motorja – je sistemska prenova hidravlične pogonske enote in infrastrukture za upravljanje toplote. Ti napredki skupaj postavljajo tehnično osnovo za pravo inteligentno sušenje, kjer stiskalnica deluje kot zaprtozančni samonastavljivi sistem. Prednosti se razkrivajo v treh med seboj povezanih dimenzijah:
Z zamenjavo običajne ureditve "fiksni motor + proporcionalni ventil" s črpalko s spremenljivo prostornino ali servo črpalko, ki jo krmili VFD, postane hidravlična pogonska enota razširitev kroga krmiljenja procesa:
● Pretok in tlak, prilagojen povpraševanju:VFD prilagaja hitrost motorja v realnem času, da zagotavlja natančen pretok in tlak, ki sta potrebna na vsaki stopnji cikla, s čimer popolnoma odpravi izgube zaradi dušenja. V povezavi s tlačnimi pretvorniki visoke ločljivosti in dajalniki položaja sistem z zaprto zanko vzdržuje nastavljeni tlak v območju ±1 bara – raven stabilnosti, ki neposredno pomeni strožje tolerance dimenzij.
● Sinhronsko usklajevanje več aktuatorjev:V stiskalnicah, ki so opremljene z namenskimi črpalkami za posamezne skupine cilindrov, lahko več VFD-jev deluje v konfiguraciji glavni-podrejeni ali načinu elektronske odmične gredi prek hitrih industrijskih omrežij (npr. CANopen ali EtherCAT). To zagotavlja, da se velike plošče zaprejo z vzporedno natančnostjo v mikronih, kar je kritična zahteva za izdelke, kot so široki tekoči trakovi ali pnevmatike velikega premera.
Ekonomski razlog za sprejetje VFD je prepričljiv in dvostranski:
● Hidravlično zmanjšanje moči:Ker motor deluje samo s hitrostjo, ki je potrebna za izpolnjevanje trenutnih zahtev po pretoku/tlaku, se poraba energije spreminja z dejansko delovno obremenitvijo. Med fazo zadrževanja, ko je potrebna samo kompenzacija puščanja, lahko motor upočasni na skoraj ničelno hitrost. Podatki s terena iz projektov nadgradnje dosledno kažejo prihranke hidravlične energije v razponu od 40 % do 70 % v primerjavi z običajnimi sistemi črpalk s fiksno prostornino in nadzorom dušenja.
● Optimizirano toplotno upravljanje:Pri električno ogrevanih ploščah se VFD-ji uporabljajo za uravnavanje hitrosti ventilatorja za kroženje in ne za vklop in izklop ventilatorjev. Moduliranje zračnega toka na podlagi stalne povratne informacije o temperaturi duši toplotno vztrajnost in zmanjšuje gradiente temperature na površini plošče z ±5 °C na ±1,5 °C. To ne le izboljša enakomernost strjevanja po celotni površini kalupa, ampak tudi zmanjša porabo največje moči, kar zmanjša obremenitev električne infrastrukture objekta.
Morda je najbolj transformativen prispevek tehnologije VFD v njeni zmožnosti izvajanja sofisticiranih procesnih algoritmov, ki pripeljejo inteligentno strjevanje od koncepta do realnosti:
● Dinamično profiliranje tlaka:Kompleksna večstopenjska zaporedja tlaka in časa se lahko programirajo neposredno v VFD ali koordinirajo prek PLC-ja, kar omogoča gladke prehode med nastavljenimi točkami, ki optimizirajo pretok materiala med polnjenjem in zmanjšajo notranje praznine med končno stopnjo utrjevanja.

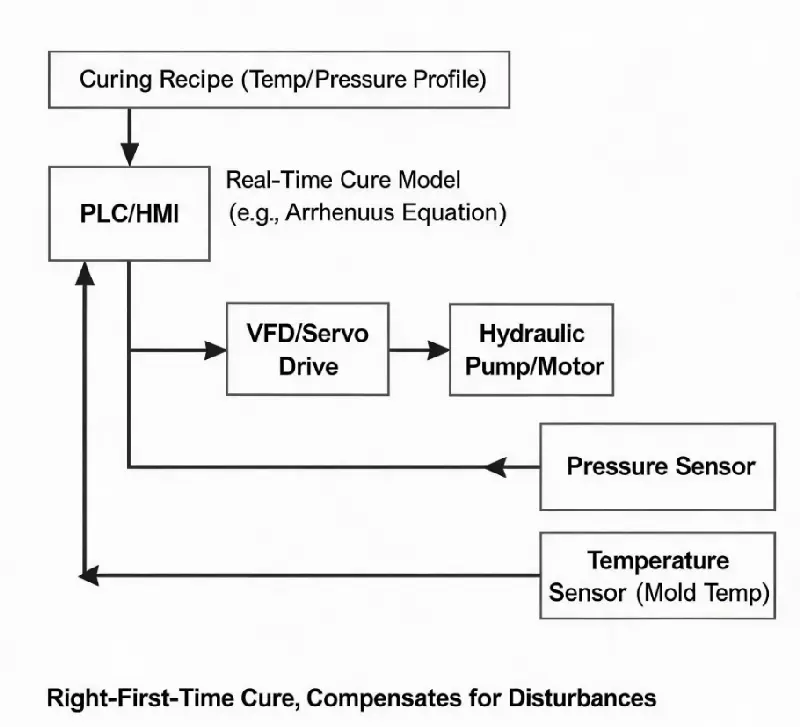

● Integracija z modeli zdravljenja v realnem času:Ko je povezan z nadzornim sistemom na višji ravni, ki izračuna optimalen čas vulkanizacije z uporabo kinetičnih modelov (kot je Arrheniusova enačba, ki temelji na dejanski temperaturi kalupa), lahko VFD dinamično prilagaja trajanje faz za kompenzacijo motenj v procesu – zagotavlja "pravo prvo" strjevanje ne glede na razlike v temperaturi kalupa ali obnašanju spojine. Ta stopnja odzivnosti je značilnost pametnega sušenja, ki preoblikuje tisk iz pasivnega izvajalca v aktivnega odločevalca.
Velik proizvajalec pnevmatik se je lotil obsežne nadgradnje svojega voznega parka hidravličnih surilnih stiskalnic in zamenjal črpalke s fiksno hitrostjo s servo sistemi, ki jih poganja VFD. Rezultati so bili izmerjeni v več KPI-jih:
● Energija: Poraba hidravlične energije se je zmanjšala za več kot 65 % na stiskalnico, kar je zagotovilo letne prihranke, ki so znatno prispevali k trajnostnim ciljem tovarne.
● Kakovost: Natančnost regulacije tlaka se je izboljšala z ±5 barov na ±0,8 barov, medtem ko je bila vzporednost plošč izboljšana z aktivno sinhronizacijo. Te pridobitve so zmanjšale variacije enakomernosti pnevmatik (variacije radialne sile in variacije bočne sile) in izboljšale izkoristek izdelkov najvišjega razreda.
● Produktivnost: Hitrejše zapiranje in odpiranje kalupov, ki ga omogoča visok dinamični odziv servo sistema, je skrajšalo neproduktivni del vsakega cikla, kar je povečalo splošno učinkovitost opreme (OEE) za približno 8 %.
