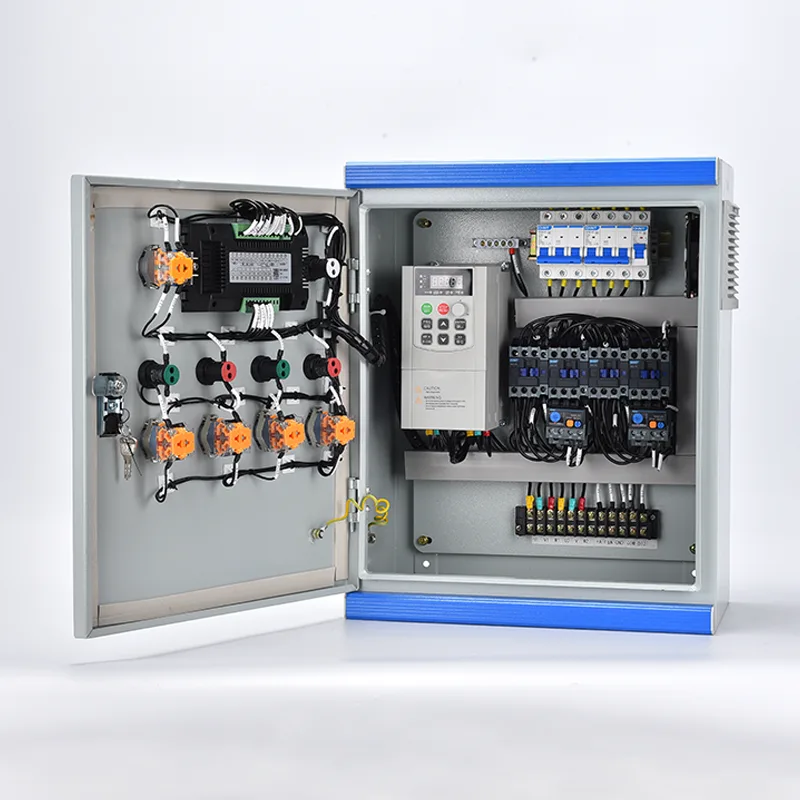

Nadzorna plošča HVAC

Vsaka nadzorna plošča HVAC je zasnovana v skladu s posebnimi zahtevami mehanskega sistema, ki ga upravlja – naj gre za posamezno pakirano enoto za obdelavo zraka, hladilno napravo z več črpalkami in hladilnimi stolpi ali sistem za upravljanje območja VAV za celotno stavbo. Ohišje plošče je opremljeno s celotno električno infrastrukturo: izolacija dovodne moči, zaščita tokokroga, zaganjalniki motorjev (neposredni, zvezda-trikot, mehki zaganjalniki ali pogoni s spremenljivo frekvenco), krmilni releji, varnostne zapore in namenski krmilnik – običajno PLC ali DDC – s terminali senzorjev polja za temperaturo, vlago, tlak, pretok in vhode za kakovost zraka. Zaslon HMI na dotik ali tipkovnica, nameščen na vratih, omogoča operaterjem preglednost sistema v realnem času in nadzor parametrov. Povezljivost prek BACnet, Modbus ali Ethernet/IP omogoča brezhibno integracijo s sistemi za upravljanje zgradb (BMS). Stopnje ohišja od IP42 do IP65 ustrezajo notranjim mehanskim prostorom, strešnim rastlinskim platformam in izpostavljenim zunanjim lokacijam. Obsežne zaščitne sheme pokrivajo kratek stik, preobremenitev, fazne izgube, prenizko/prenapetost in uhajanje v zemljo v vsakem tokokrogu, z obveznimi varnostnimi zaporami, povezanimi za izklop požarnega alarma, zaščito pred zmrzovanjem in zaščito pred pretokom zraka. Ohranja se popolna skladnost z IEC 61439-1/2, IEC 60364 in regionalnimi standardi za električno varnost.

Idealne aplikacije

Od enega samega krmilnika zraka do osrednjega obrata v celotnem kampusu, nadzorne plošče HVAC zagotavljajo centralizirano električno inteligenco, ki skrbi, da mehanski sistemi delujejo varno, učinkovito in v koordinaciji s širšim omrežjem avtomatizacije stavb.

Komercialne poslovne stavbe in mešana raba

Veliki pisarniški stolpi, nakupovalna središča in kompleksi z mešano rabo upravljajo več enot za obdelavo zraka, hladilnikov, hladilnih stolpov in prezračevalnih con. Nadzorne plošče HVAC centralizirajo nadzor in zaščito vsakega mehanskega sklopa — plošča AHU, ki upravlja dovodne in povratne ventilatorje, hladilne tuljave, lopute ekonomizatorja in status filtra, ali plošča hladilne naprave, ki zaporedje izvaja več kompresorjev, primarnih in sekundarnih črpalk ter ventilatorjev hladilnih stolpov. Integracija z BMS stavbe prek BACnet/IP ali Modbus omogoča upraviteljem objektov spremljanje in prilagajanje vseh sistemov iz centralne delovne postaje.

Industrijski in proizvodni obrati

Tovarne, predelovalni obrati in skladišča pogosto zahtevajo namensko prezračevanje in procesno hlajenje, ločeno od udobne klimatske naprave. Nadzorne plošče v teh okoljih upravljajo visokozmogljive izpušne ventilatorje, enote dopolnilnega zraka, sisteme za zbiranje prahu in procesne hladilne naprave. Krmiljenje na osnovi PLC z industrijskimi komunikacijskimi protokoli podpira zapleteno logiko zaklepanja — kot je usklajevanje prezračevanja z delovanjem proizvodne linije ali izpuhom procesne peči. Ohišja za težke obremenitve z izboljšano zaščito pred prahom in vlago obvladajo zahtevne pogoje okolja.

Podatkovni centri in objekti, ki so kritični

Hlajenje podatkovnega centra je kritična funkcija 24/7. Nadzorne plošče HVAC, ki upravljajo krmilnike zraka v računalniških sobah (CRAH), klimatske naprave v računalniških sobah (CRAC), črpalke ohlajene vode in ventilatorje kondenzatorjev, so zasnovane za redundanco in zanesljivost. Dvojni vhod napajanja, integracija samodejnega preklopnega stikala in alarmni izhodi, ki varujejo pred napakami, zagotavljajo, da se hlajenje nadaljuje tudi med motnjami električnega omrežja. Visoko natančen nadzor temperature in vlažnosti s povezljivostjo Modbus/BACnet s platformo za upravljanje infrastrukture podatkovnega centra (DCIM) zagotavlja spremljanje okolja v realnem času.

Bolnišnice in zdravstvene ustanove

Operacijske dvorane, izolacijske sobe, čiste sobe in splošni oddelki zahtevajo posebno kakovost zraka, temperaturo, vlažnost in razmerja tlaka. Nadzorne plošče HVAC v zdravstvenih ustanovah upravljajo ta natančna okolja. Kritične alarmne funkcije – visoka/nizka temperatura, odstopanja vlažnosti, izguba pretoka zraka in stanje filtra – so priključene na klic medicinske sestre v zgradbi ali centralni nadzorni sistem. Plošče so zasnovane za enostavno vzdrževanje in vključujejo izolacijske naprave, ki omogočajo servisiranje brez zaustavitve sistema.

Hoteli, letovišča in gostinstvo

Udobje gostov je najpomembnejše. Nadzorne plošče HVAC upravljajo centralne hladilne naprave, kotlovne sisteme, naprave za obdelavo zraka, ki služijo javnim prostorom, in conske krmilnike ventilatorskih konvektorjev v nadstropjih za goste. Vnaprej programirani razporedi glede na zasedenost zmanjšajo porabo energije v obdobjih nizke zasedenosti, hkrati pa zagotovijo, da sobe za goste dosežejo nastavljene vrednosti udobja do časa prijave.

Izobraževalni kampusi in institucionalne zgradbe

Univerzitetne zgradbe, šole in vladni objekti, razporejeni po več strukturah, imajo koristi od standardiziranih platform nadzornih plošč HVAC. Mehansko sobo vsake stavbe oskrbujejo namenske plošče za AHU, črpalke in terminalske enote, vse skupaj pa je povezano v BMS celotnega kampusa. Pristop poenostavi usposabljanje za vzdrževanje in upravljanje z rezervnimi deli.

Tehnični globoki potop

Nadzorne plošče HVAC so zasnovane kot sklopi za celovito distribucijo električne energije, krmiljenje motorjev in avtomatizacijo — vsaka je zasnovana po meri, da se ujema z razporedom mehanske opreme in zaporedjem delovanja.

Distribucija električne energije in zaščita tokokroga

Dohodni del sprejema trifazno napajanje (običajno 400 V/480 V, 50/60 Hz) prek glavnega odklopnega stikala ali odklopnika, ki ga je mogoče zakleniti, z oceno vzdržljivosti kratkega stika, izračunano za razpoložljivi tok napake na mestu. Nadaljnja distribucija je organizirana glede na funkcijo opreme: ločene veje za ventilatorje, črpalke, kompresorje in krmilna vezja. Zaščita tokokroga motorja je zagotovljena s toplotno-magnetnimi odklopniki ali ločilniki z varovalkami, ki se ujemajo s tokom polne obremenitve motorja, s preobremenitvenimi releji (elektronskimi ali termičnimi), ki zagotavljajo prožne krivulje IEC razreda 10/20/30. Krmilna moč - običajno 24 VAC, 24 VDC ali 230 VAC - izhaja iz namenskega krmilnega transformatorja z neodvisno varovanimi sekundarnimi vezji, ki izolirajo krmilno elektroniko od prehodnih pojavov na strani napajanja.

Nadzor motorja in metode zagona

Odvisno od velikosti motorja, zahtev glede zagonskega navora in tolerance mehanskega sistema za vklopni tok, plošča vključuje ustrezen način zagona:

●  Direct-on-line (DOL): za manjše ventilatorje in črpalke do približno 7,5kW

●  Zvezda-trikot: za motorje srednje moči, kjer je potreben zmanjšan zagonski tok

●  Mehki zaganjalnik: za črpalke in ventilatorje, kjer gladko dviganje odpravlja vodno kladivo ali zdrs jermena

●  Variabilni frekvenčni pogon (VFD): za aplikacije, ki zahtevajo modulacijo hitrosti glede na povpraševanje, kot so napajalni ventilatorji AHU, ki jih krmili statični tlak v kanalu, ali sekundarne črpalke za ohlajeno vodo, ki se odzivajo na diferenčni tlak v zanki

VFD-ji so določeni z vgrajenim blaženjem harmonikov (dušilke vmesnega tokokroga) in izhodnimi filtri dV/dt, kjer dolžine kablov presegajo omejitve proizvajalca. Vsi pogoni so konfigurirani za serijsko komunikacijo s krmilnikom plošče za referenčno hitrost in povratne informacije o stanju.

Platforma krmilnika: PLC proti DDC

Arhitektura nadzora je izbrana na podlagi kompleksnosti aplikacije in integracijskih zahtev:

●  Krmilniki DDC so tipični za komercialne aplikacije HVAC, ki se integrirajo v BMS prek domačega BACnet MS/TP ali BACnet/IP. Vnaprej programirane knjižnice aplikacij pokrivajo standardna zaporedja klimatskih naprav, hladilnikov in kotlov.

●  Krmiljenje na podlagi PLC je določeno za industrijska okolja, zapleteno zaporedje z več kompresorji ali kjer mora sistem povezovati z opremo, ki ni HVAC, kot so procesni stroji. Platforme PLC podpirajo lestvičasto logiko, funkcijski blok ali programiranje strukturiranega besedila s komunikacijo Profinet, Ethernet/IP ali Modbus TCP.

●  Obe platformi izvajata definirano zaporedje delovanja: časovni razporedi, zanke PID temperature/tlaka, zaporedje zagona/ustavitve, ustvarjanje alarma in beleženje časa izvajanja.

Vmesnik senzorja in ožičenje na terenu

Namenski priključni bloki omogočajo napeljavo na terenu s temperaturnimi senzorji (NTC termistorji, RTD, 4–20 mA), tlačnimi pretvorniki in stikali, senzorji vlažnosti, stikali za preverjanje pretoka zraka, nameščenimi na kanalu, diferenčnimi tlačnimi stikali za status filtra in povratnimi signali ventila/aktuatorja. Vsi analogni vhodi so filtrirani in zaščiteni pred induciranimi prehodnimi pojavi. Digitalni vhodi so posamično izolirani preko optičnih sklopnikov ali vmesnih relejev. Okvara senzorja je zaznana in alarmirana z nastavljivimi nadomestnimi strategijami — na primer privzeta nastavitev delovanja ventilatorja s fiksno hitrostjo ob izgubi senzorja tlaka v kanalu.

HMI in operaterski vmesnik

Barvni HMI zaslon na dotik, nameščen na vratih (običajno 7-palčni ali večji) ali ločeni LED indikatorji in gumbi, zagotavljajo lokalni operaterski vmesnik. HMI prikazuje grafiko stanja sistema v realnem času – temperaturo, vlažnost, tlak, čas delovanja opreme, trende porabe energije – z nadzornimi ploščami, ki jih lahko konfigurira uporabnik. Nastavitve parametrov so zaščitene z geslom z več nivoji dostopa (operater, nadzornik, inženir). Oznanilo alarma vključuje beleženje dogodkov s časovnim žigom s sledenjem potrditve. Za plošče, integrirane v BMS, lahko HMI služi kot lokalno orodje za preglasitev in zagon in ne kot primarni dnevni vmesnik.

Varnostne zapore in zaščitna logika

Kritične varnostne funkcije so implementirane v ožičeno logiko, neodvisno od krmilnika, kar zagotavlja varno delovanje tudi v primeru okvare procesorja:

●  Vmesnik požarnega alarma: breznapetostni kontaktni vhod iz požarne plošče prisili zaustavitev AHU in zapiranje lopute

●  Zaščita pred zmrzovanjem: nizkotemperaturni termostat na vodnih tuljavah izklopi enoto in odpre ventil, da prepreči eksplozijo tuljave

●  Dokaz pretoka zraka: diferenčno tlačno stikalo v zračnem toku prepreči vklop električnega ali plinskega grelnika brez preverjenega pretoka zraka

● Visokotlačna in nizkotlačna stikala za hladilno sredstvo ščitijo kompresorje

●  Potresna in vibracijska stikala, kjer to zahteva lokalna zakonodaja

Vse varnostne zapore so ožičene v izklopnem vezju glavnega krmilnega releja ali varnostnega PLC-ja, kar zagotavlja takojšnjo in brezpogojno zaustavitev.

Ograjena in okoljska gradnja

Ohišje plošče je izdelano iz 1,5 mm do 2,0 mm elektro pocinkane ali nerjaveče jeklene pločevine s prašno lakiranim zaključkom. Pogoste ocene vključujejo:

●  IP42/IP43 za notranje strojne prostore s čistim okoljem z nadzorovano temperaturo

●  IP54/IP55 za prostore z opremo, ograjene prostore na strehi ali pol izpostavljene lokacije

●  IP65 za zunanje instalacije, izpostavljene dežju, prahu in neposrednemu soncu

Aktivno toplotno upravljanje – prezračevanje s filtriranim prisilnim zrakom s termostatskim nadzorom ventilatorja – je vključeno za plošče z gostoto VFD ali okolja namestitve z visoko temperaturo okolja. Za zunanje omare so določeni nadstrešek za zaščito pred soncem, grelec proti kondenzaciji in okovje iz nerjavečega jekla, odporno proti koroziji.

Komunikacija in integracija BMS

Komunikacijski prehodi prevedejo protokol krmilnika v hrbtenico BMS objekta. Na voljo so izvorni BACnet (MS/TP ali IP), Modbus RTU/TCP in dodatni adapterji LonWorks ali Ethernet/IP. Vse nadzorovane točke – temperature, tlaki, pretoki, stanje opreme, ure delovanja, podatki o energiji in stanja alarmov – so vidne sistemu BMS. Oddaljena nastavitev nastavitvene vrednosti in upravljanje urnika omogočata centralizirano energetsko optimizacijo v celotnem portfelju stavb.

Funkcije energetske učinkovitosti

Izbirno integrirano merjenje moči meri porabo na ravni plošče ali posamezne obremenitve. Krmilnik lahko izvaja zaporedja optimizacije energije, kot je prosto hlajenje z ekonomizatorjem, prezračevanje z nadzorom na zahtevo (na osnovi CO₂), optimalen zagon/zaustavitev in ponastavitev temperature ohlajene vode na podlagi zunanjih pogojev – zmanjšanje letne porabe energije HVAC za 15 % do 25 % v primerjavi s krmiljenjem s fiksnimi parametri.

4. Pogosta vprašanja

V1: Ali je nadzorna plošča HVAC standardni izdelek ali je zasnovana po meri za vsak projekt?

Vsaka plošča je zasnovana po meri, da se ujema s programom mehanske opreme projekta, zaporedjem delovanja in seznamom električnih obremenitev. Naši inženirji aplikacij delajo na podlagi vaših P&ID, podatkovnih listov opreme in specifikacij krmiljenja. Standardizirane notranje arhitekture in knjižnice komponent zagotavljajo dosledno kakovost, hkrati pa izpolnjujejo zahteve, specifične za spletno mesto.

V2: Katero platformo krmilnika uporabljate – PLC ali DDC?

Ponujamo oboje in priporočamo ustrezno platformo glede na vaš projekt. Krmilniki DDC (izvorni BACnet) ustrezajo aplikacijam komercialnih stavb z integracijo BMS. PLC-ji so določeni za industrijske objekte, zapletena zaporedja ali kjer je potrebna integracija z opremo, ki ni HVAC. Na voljo je podpora več ponudnikov — delamo z vodilnimi blagovnimi znamkami in lahko dobavimo tudi alternative odprte platforme.

V3: Katero opremo HVAC lahko nadzoruje plošča?

Naše plošče so konfigurirane za vso običajno opremo HVAC: enote za obdelavo zraka (konstantna prostornina in VAV), pakirane strešne enote, hladilne naprave (zračno hlajene in vodno hlajene), sisteme kotlov, hladilne stolpe, črpalne sisteme (primarne, sekundarne in terciarne), ventilatorske konvektorje, ventilatorje za rekuperacijo toplote in sisteme za odvod/odvod dima. Paneli z več napravami, ki upravljajo celotno strojno sobo, so standardna ponudba.

V4: Ali se lahko plošča integrira z našim obstoječim sistemom za upravljanje zgradb?

ja Na voljo so komunikacijski protokoli, vključno z BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP in LonWorks. Med fazo inženiringa bomo potrdili določen protokol, hitrost prenosa in seznam točk, da zagotovimo brezhibno integracijo plug-and-play z vašim BMS.

V5: Katere varnostne standarde in certifikate izpolnjujejo plošče?

Plošče so zasnovane in preizkušene v skladu z IEC 61439-1/2 za sklope nizkonapetostnih stikalnih in krmilnih naprav. All components carry CE marking. Na voljo so dodatni regionalni certifikati (UL, UKCA itd.). Dokumentacija o popolnem tovarniškem sprejemnem preskusu (FAT) je priložena vsaki plošči, vključno s preverjanjem vezja, testiranjem izolacijske upornosti, testiranjem funkcionalnega zaporedja in validacijo varnostne zapore.

V6: Kako se plošča testira pred pošiljanjem?

Vsaka plošča je podvržena obširnemu tovarniškemu sprejemnemu preizkusu, ki vključuje: preverjanje ožičenja od točke do točke, testiranje izolacijske upornosti (napajalna in krmilna vezja), popolno funkcionalno testiranje vseh motorskih zaganjalnikov in pogonov, preverjanje V/I zanke krmilnika, testiranje simuliranega zaporedja delovanja glede na odobreno krmilno naracijo, testiranje HMI in komunikacijskega vmesnika ter preverjanje funkcije varnostne zapore. Plošči je priloženo podrobno poročilo FAT.

V7: Kakšno vzdrževanje je potrebno po namestitvi?

Priporočeno letno vzdrževanje vključuje: toplotno slikanje napajalnih povezav za identifikacijo ohlapnih zaključkov, preverjanje delovanja varnostnih zapor in izklopov v sili, preverjanje kalibracije senzorjev, pregled hladilnih ventilatorjev in stanja filtrov ter splošno čiščenje notranjosti ohišja. Vse komponente so dostopne skozi vhodna vrata; kritični rezervni deli, kot so varovalke in tuljave kontaktorjev, so navedeni v priloženem priročniku za vzdrževanje.

V8: Ali lahko podprete zagon na terenu?

Podpora za oddaljeni zagon prek video klica je vključena v vsako ploščo. Zagon na kraju samem in storitve integracije BMS je mogoče urediti glede na lokacijo in obseg projekta.

Nov mednarodni letališki terminal – uvedba nadzorne plošče HVAC

Ozadje

Veliko mednarodno letališče na Bližnjem vzhodu je zgradilo nov potniški terminal, da bi zadostilo naraščajočim zahtevam po zmogljivosti. Terminal, ki se razteza na več kot 700.000 kvadratnih metrih, je zahteval celovito infrastrukturo HVAC za vzdrževanje udobja potnikov v dvoranah za odhode, dvoranah za prihode, maloprodajnih conah, salonih in prostorih za ravnanje s prtljago pri ekstremnih zunanjih temperaturah, ki so dosegle 50 °C.

Izziv

Mehanska zasnova določa centralno hladilno napravo z 12 vodno hlajenimi centrifugalnimi hladilniki, 48 enotami za obdelavo zraka z močjo od 15kW do 160kW, številnimi sklopi črpalk za hlajeno vodo (primarni in sekundarni), ventilatorji hladilnih stolpov, ventilatorji za rekuperacijo energije in namensko prezračevanje za zaprto ravnanje s prtljago in prostore obratov. Vsa oprema je bila porazdeljena po več mehanskih nadstropjih in strešnih ograjenih prostorih.

Izvajalec električnih napeljav projekta se je soočil s težkim urnikom gradnje. Site-fabricating individual control panels for each piece of equipment would require large numbers of electricians on site for extended periods, introduce quality variation, and risk coordination errors between the electrical and controls subcontractors. The airport operator also mandated full BACnet integration with the facility's enterprise BMS for centralised energy management and predictive maintenance.

Zakaj tovarniško izdelane nadzorne plošče HVAC?

Projektna skupina se je odločila nabaviti vse HVAC nadzorne plošče kot tovarniško izdelane, predhodno testirane sklope. Odločilne so bile prednosti:

●  Vsaka plošča je bila zasnovana na podlagi razporeda mehanske opreme in zaporedja delovanja svetovalca za nadzor, kar zagotavlja ujemanje ena proti ena med vsako ploščo in njeno dodeljeno opremo.

●  Vsa notranja distribucija električne energije, zaščita motorja, VFD-ji, krmilna napeljava, logika PLC/DDC in konfiguracija HMI so bili v celoti sestavljeni in preizkušeni v tovarni pred odpremo – skrajšali so čas na mestu do montaže plošče, priključitve dohodnega napajanja in zaključevanja kablov senzorjev polja.

●  Komunikacijski prehod BACnet je bil vnaprej konfiguriran in celoten seznam točk je bil dostavljen integratorju BMS, preden so prispele plošče, kar je odpravilo dolgotrajno razhroščevanje protokola na terenu.

●  Varnostne zapore – izklop požarnega alarma, zaščita pred zmrzovanjem za tuljave ohlajene vode, zapora za preverjanje pretoka zraka za električne grelnike – so bile v tovarni nameščene z dokumentiranim preverjanjem, kar je v skladu s strogimi varnostnimi zahtevami letaliških oblasti.

●  Dosledna zasnova plošče v vseh 48 enotah AHU je poenostavila usposabljanje operaterjev in skladiščenje rezervnih delov za letališko vzdrževalno ekipo.

Razporeditev

Izdelanih in dobavljenih je bilo 86 nadzornih plošč HVAC, ki zajemajo hladilnike, črpalke, klimatske naprave in sisteme za rekuperacijo energije. Velikosti plošč so segale od kompaktnih stenskih ohišij za majhne prezračevalne enote do večdelnih talnih omaric za 160 kW AHU z integriranimi VFD-ji. Vse plošče so vključevale komunikacijske prehode BACnet/IP in na vratih nameščene HMI zaslone na dotik za dostop lokalnega operaterja. Paneli so bili poslani vnaprej programirani in preizkušeni s FAT, s paketom dokumentacije vsake plošče, vključno z vgrajenimi diagrami ožičenja, izpisi krmilnika in certifikati FAT.

Rezultati

●  Čas zagona na kraju samem je bil skrajšan za približno 50 % v primerjavi s proračunskimi ocenami, ki temeljijo na tradicionalnih ploščah, izdelanih na kraju samem, kar je pomagalo terminalu doseči rok za odprtje.

●  Tovarniški program FAT je med predhodnim testiranjem prepoznal in odpravil 12 logičnih konfliktov zaporedja – težave, ki bi se sicer pojavile med dragim odpravljanjem težav na kraju samem.

●  Popolna integracija BACnet z letališkim BMS je bila dosežena v treh tednih po vklopu panela, pri čemer je vseh 86 panelov poročalo o operativnih podatkih in sprejemalo nadzorne ukaze.

●  V prvem letu delovanja so podatki, zabeleženi v sistemu BMS, ekipi za objekte omogočili optimizacijo urnikov ponastavitve temperature ohlajene vode in dosegli 12-odstotno zmanjšanje porabe energije hladilne naprave v primerjavi s prvotno zasnovo.

●  Izvajalec vzdrževanja letališča je poročal o minimalnem popravku, pri čemer je zasluge za učinkovito seznanitev skupine pripisal standardizirani zasnovi plošče in obsežni dokumentaciji.
