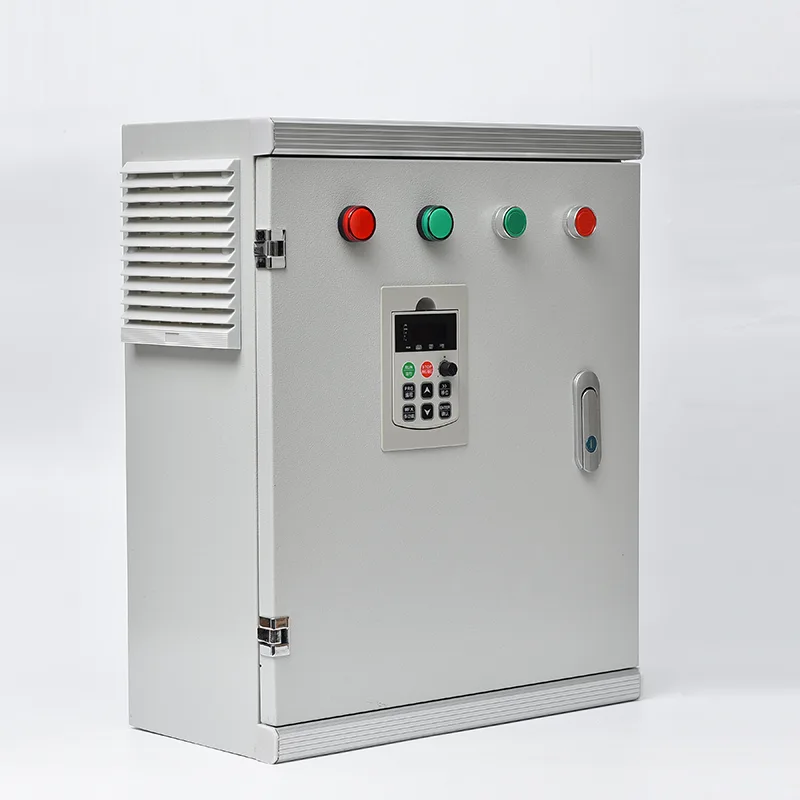

Krmilna omarica združuje PLC ali namenski namakalni krmilnik, odklopnike, kontaktorje črpalke ali VFD-je, izhodne priključke ventilov, krmilni transformator in prenapetostno zaščito v enem samem stenskem ali talno stoječem ohišju. Sprejema vnose senzorjev vlage v tleh, merilnikov dežja, senzorjev temperature in vlažnosti, merilnikov pretoka in oddajnikov tlaka, nato pa izvaja programirane namakalne razporede po nastavljivih območjih - običajno od 4 do 120 elektromagnetnih ventilov, odvisno od modela - zaporedno ali v prekrivajočih se skupinah. Logika zagona črpalke zagotavlja, da se glavna črpalka ali črpalka za dvig tlaka vklopi, preden se kateri koli ventil odpre, in izklopi, ko se zaprejo vsi ventili, s čimer se prepreči suhi tek in tlačni skoki. Integriran komunikacijski modul 4G/LoRa/Wi-Fi posreduje terenske podatke in stanje delovanja v realnem času na platformo v oblaku, kjer si lahko pridelovalci ogledajo zgodovino namakanja, prilagodijo urnike in prejmejo alarme za napake prek aplikacije za pametni telefon ali spletne nadzorne plošče. Večkanalni nadzor fertirigacije je na voljo kot opcija, ki omogoča natančno doziranje tekočega gnojila ali kisline prek nastavljivih črpalk za vbrizgavanje na podlagi ciljnih vrednosti EC in pH. Ohišje je izdelano iz pocinkanega ali nerjavečega jekla s praškastim premazom, odpornim proti vremenskim vplivom, z oceno IP55 ali več za zunanjo namestitev. Združljivost s sončno energijo z rezervno baterijo je na voljo za lokacije, ki niso priključene na omrežje, medtem ko standardni modeli AC pokrivajo enofazno ali trifazno napajanje od 110 V do 415 V.
Od majhnih hortikulturnih tunelov do obsežnih sadovnjakov, Smart Irrigation Control Box nadomešča ročno namakanje in ugibanja z avtomatiziranim upravljanjem vode s senzorji, ki se odziva na to, kar pridelek dejansko potrebuje.
Obsežni poljski pridelki, sadovnjaki in vinogradi imajo koristi od večconskega avtomatiziranega namakanja, ki upravlja na desetine elektromagnetnih ventilov po posestvu. Krmilnik zaporedje območij eno za drugo, da vzdržuje stabilen sistemski tlak, medtem ko dovaja vodo glede na pragove vlažnosti tal, stopnjo rasti pridelka in lokalne podatke o evapotranspiraciji. Integracija merilnika pretoka zagotavlja potrditev v realnem času, da je vsak namakalni cikel zagotovil predvideno količino, takojšnje označevanje zamašitev ali zlomov cevi.
Okolja rastlinjakov zahtevajo natančen nadzor vode in hranil v zaprtem rastnem prostoru. Nadzorna omarica se integrira z okoljskimi senzorji – temperaturo, vlažnostjo, jakostjo svetlobe in vlažnostjo substrata – za sprožitev namakanja glede na povpraševanje rastlin in ne glede na fiksne časovnike. Večkanalni fertirigacijski injektorji dozirajo tekoče gnojilo in regulatorje pH pod nadzorom EC/pH z zaprto zanko, kar zagotavlja, da vsak pridelek prejme natančen recept za hranila v pravi koncentraciji. Oddaljeni dostop omogoča pridelovalcem spremljanje več rastlinjakov z enim pametnim telefonom.
Parki, športna igrišča, igrišča za golf in urejanje krajine ob cestah, ki jih upravljajo občinske oblasti, zahtevajo zanesljivo, programabilno namakanje po razpršenih mestih. Nadzorna omarica upravlja več postaj z elektromagnetnimi ventili po časovnem razporedu ali razporedu, ki ga sproži senzor, pri čemer vnos senzorja za dež samodejno prekine namakanje v mokrem vremenu, da se izognemo izgubi vode. Povezljivost 4G omogoča centralizirano upravljanje iz mestnega operativnega centra, s čimer se zmanjša potreba po vzdrževalnih ekipah, da obiščejo vsako lokacijo.
Veliko kmetijskih območij nima zanesljivega električnega omrežja. Krmilno omarico je mogoče konfigurirati z nizom sončnih kolektorjev, baterijsko banko in nizkoenergijskimi izhodi elektromagnetnega ventila za zapiranje enosmernega toka za popolnoma avtonomno delovanje zunaj omrežja. Krmilnik upravlja zagon črpalke (iz vrtine na sončno energijo ali dovod rezervoarja), consko zaporedje ventilov in prenos podatkov – vse napaja fotovoltaični sistem na mestu.
Drevesnice v posodah, kmetije z jagodičevjem in pridelave rezanega cvetja pogosto namakajo majhne cone z različnimi vrstami pridelkov, od katerih vsaka zahteva različne režime namakanja. Nadzorna omarica podpira programirane urnike na cono z neodvisnimi začetnimi časi, trajanjem delovanja in recepti za fertirigacijo. Preglasitev na podlagi vlažnosti tal preprečuje prekomerno zalivanje občutljivih posevkov, medtem ko lahko sekvence škropilnikov za zaščito pred zmrzaljo sprožijo pragovi senzorja temperature.
V regijah, kjer je voda dodeljena glede na prostornino ali čas posameznim pridelovalcem, krmilna omarica podpira IC kartico ali avtentikacijo uporabnika RFID za kmetijsko merjenje vode. Poraba vsakega uporabnika se beleži in naloži na platformo za upravljanje, kar omogoča plačljivo dodeljevanje vode, letne omejitve črpanja in samodejni izklop črpalke, ko so kvote presežene.
Pametna krmilna omarica za namakanje združuje zaporedje na osnovi PLC-ja, obdelavo vhodnih podatkov z več senzorji in industrijsko upravljanje napajanja v enem samem tovarniško preizkušenem ohišju, ki zagotavlja zanesljivo avtomatizacijo namakanja brez nadzora v različnih pogojih na terenu.
Nadzorna omarica je zgrajena okoli industrijskega PLC-ja ali namenskega namakalnega krmilnika z nastavljivim V/I. Krmilnik izvaja namakalne programe, ki določajo, katera območja se aktivirajo, v kakšnem vrstnem redu, kako dolgo in pod kakšnimi začetnimi pogoji. Možnosti načrtovanja vključujejo časovno (določeni dnevi in ure), senzorsko (prag vlage v tleh, zaznavanje dežja) in intervalno (vsakih N ur ali dni). Krmilnik upravlja tudi logiko zagona črpalke: glavni rele črpalke se zapre, preden se vključi elektromagnet prvega ventila, in ostane zaprt, dokler se ne zapre zadnji ventil, plus nastavljivo obdobje delovanja za izpiranje glavnega voda. To zaporedje preprečuje odpiranje ventila proti suhi črpalki, odpravlja vodno kladivo zaradi nenadnih zagonov in zaustavitev ter ščiti črpalko pred brezglavim delovanjem. Za večconsko delovanje nastavljiva medconska zakasnitev omogoča stabilizacijo sistemskega tlaka med prehodi ventilov.
Nadzorna omarica sprejema vrsto vhodov terenskih senzorjev: analogne signale 4–20 mA ali 0–10 V iz sond za vlažnost tal, tlačnih oddajnikov in merilnikov pretoka; Digitalni impulzni vhodi iz merilnikov pretoka in merilnikov dežja; Digitalni vhodi za vklop/izklop iz plovnih stikal in tlačnih stikal; in RS485 Modbus RTU podatki iz senzorjev za tla z več parametri, ki merijo vlago, temperaturo in električno prevodnost. Krmilnik nenehno pregleduje vse vnose in primerja odčitke z uporabniško določenimi pragovi. Če vlažnost tal pade pod cilj, se sproži namakanje. Če se zaznajo padavine, se načrtovano namakanje prekine. Če stopnja pretoka odstopa od pričakovanega območja, se sproži alarm za lomljenje cevi ali blokiran oddajnik. Vsi podatki senzorjev so časovno žigosani in zabeleženi za analizo trendov.
Izhodi ventilov so običajno 24 VAC ali 12 VDC, združljivi s standardnimi namakalnimi elektromagnetnimi ventili. Izhodna konfiguracija podpira zaskočne solenoide za izmenični tok (trenutni impulz za odpiranje/zapiranje) in zaskočne solenoide za enosmerni tok za aplikacije izven omrežja z nizko porabo energije. Izhodi črpalke so relejski kontakti, ocenjeni za tuljavo kontaktorja motorja črpalke ali ukaz za zagon VFD. Za mesta, ki uporabljajo črpalke s spremenljivo hitrostjo, analogni izhod 4–20 mA ali 0–10 V zagotavlja referenco hitrosti za VFD na podlagi sistemskega tlaka ali zahteve po pretoku. Vsak izhod je ločeno varovan in optično izoliran od krmilnika, da se prepreči, da bi napake na terenu poškodovale procesor.
Nadzorna omarica vključuje celični modem 4G, modul LoRa, vmesnik Wi-Fi ali vrata Ethernet, odvisno od infrastrukture mesta. Podatki se prenašajo na platformo v oblaku s pomočjo protokola MQTT ali HTTP. Platforma ponuja spletno nadzorno ploščo in aplikacijo za pametne telefone (iOS in Android) za spremljanje vseh povezanih senzorjev in izhodov v realnem času, prilagajanje urnika na daljavo, ročno preglasitev posameznih ventilov ali črpalk, obveščanje o alarmu prek potisnega sporočila ali SMS-a in zgodovinske podatke o vlažnosti tal, pretoku, tlaku in namakanju. Za mesta z obstoječim sistemom SCADA krmilnik podpira Modbus RTU prek RS485 ali Modbus TCP, pri čemer so vse V/I točke in konfiguracijski parametri izpostavljeni neposredni integraciji brez sloja v oblaku.
Ko je vključen izbirni modul za fertirigacijo, nadzorna omarica upravlja enega do štiri kanale za vbrizgavanje, vsak z namensko dozirno črpalko ali venturijevim injektorjem. Krmilnik spremlja merilnik pretoka glavnega namakalnega voda, da izračuna zahtevano stopnjo vbrizgavanja na podlagi ciljnega razmerja gnojila, nato modulira dozirno črpalko, da ohrani nastavljeno točko. V konfiguracijah, ki jih nadzoruje EC/pH, senzorji v glavnem namakalnem ali povratnem vodu zagotavljajo povratne informacije, krmilnik pa prilagaja stopnje vbrizgavanja prek zanke PID, da vzdržuje koncentracijo hranil in pH znotraj definiranih pasov. Krmilni izhodi mešala ohranjajo rezervoarje zalog gnojila mešane.
Standardna krmilna omarica deluje iz enofaznega 110–240 VAC ali trifaznega 380–415 VAC omrežnega napajanja. Krmilni transformator zagotavlja 24 VAC/VDC za krmilnik in izhode ventila. Konfiguracije zunaj omrežja vključujejo MPPT solarni krmilnik polnjenja, fotonapetostno polje (običajno 300 W do 1000 W) in baterijsko banko z globokim ciklom (12 V ali 24 V). Krmilnik spremlja stanje napolnjenosti baterije in lahko zmanjša nekritične obremenitve ali odloži načrtovano namakanje, če napetost baterije pade na uporabniško določen prag nizke porabe. Zaskočni elektromagnetni ventili z enosmernim tokom, ki porabljajo energijo le med trenutnim impulzom odpiranja/zapiranja, so določeni za solarna mesta, da zmanjšajo zahteve glede zmogljivosti baterije.
Ohišje je izdelano iz 1,5–2,0 mm pocinkane jeklene pločevine ali nerjavečega jekla razreda 304 s praškastim premazom, odpornim na UV žarke. Standardna ocena IP55 ustreza montaži na zunanjo steno ali montaži na steber na robu namakanega območja. Za poplavna okolja ali okolja z visoko vlažnostjo je na voljo IP65. Za namestitev na neposredno sonce v tropskem podnebju se priporoča senčnik. Vhod kabla poteka skozi kompresijske uvodnice z oceno IP na dnu ohišja. Notranje prezračevanje je pasivno, z odzračevalniki, ki izenačujejo tlak, hkrati pa izključujejo vlago in mrčes. Vsa notranja vezja so konformno prevlečena, da preprečijo korozijo zaradi vlage in hlapov kmetijskih kemikalij. Naprave za prenapetostno zaščito na vhodnih električnih in komunikacijskih vodih ščitijo pred prehodnimi pojavi, ki jih povzroči strela. Glavni izolator, zaklenjen z vrati, zagotavlja varen dostop za vzdrževanje. Krmilnik shranjuje vse programe, urnike in zabeležene podatke v obstojnem pomnilniku, kar zagotavlja ničelno izgubo podatkov med prekinitvami napajanja.
V1: Na katere tipe senzorjev se lahko poveže krmilna omarica?
Krmilna omarica sprejme: senzorje vlage v tleh (tenziometrične, kapacitivne ali tip TDR s 4–20 mA, 0–10 V ali Modbus RS485 izhod), merilnike dežja (impulzni vhod), merilnike pretoka (impulzne ali 4–20 mA), oddajnike tlaka (4–20 mA), senzorje temperature in vlažnosti (4–20 mA ali Modbus), plovna stikala in oddajnike nivoja za rezervoarje in rezervoarje ter podatke vremenske postaje (prek Modbusa iz zunanje vremenske postaje ali API-ja v oblaku). Naši inženirji bodo med specifikacijo projekta potrdili združljivost senzorja.
V2: Koliko območij namakanja lahko upravlja ena krmilna omarica?
Standardne konfiguracije podpirajo od 4 do 24 žičnih območij. Razširitveni moduli omogočajo skaliranje na 48, 72 ali več con. Za zelo velike razmestitve lahko brezžične oddaljene terminalske enote, ki komunicirajo prek LoRa, nadzorujejo dodatne skupine ventilov do nekaj kilometrov od glavne nadzorne omarice, kar omogoča centralizirano upravljanje več sto območij po posesti.
V3: Ali lahko nadzorna omarica deluje brez električnega omrežja?
ja Na voljo je konfiguracija zunaj omrežja z vgrajenim solarnim krmilnikom polnjenja MPPT, fotonapetostnimi paneli in akumulatorjem globokega cikla. DC zaskočni elektromagnetni ventili se uporabljajo za zmanjšanje porabe energije. Krmilnik spremlja stanje baterije in bo odložil nekritične operacije, če napetost pade na prag nizke porabe. Ta konfiguracija se pogosto uporablja na oddaljenih kmetijah in pašnikih, kjer je napajanje iz omrežja neekonomično.
V4: Ali lahko upravljam namakalni sistem s svojega pametnega telefona?
ja Nadzorna omarica prenaša podatke v platformo v oblaku prek 4G, Wi-Fi ali Ethernet. V realnem času si lahko ogledate vlažnost tal, podatke o pretoku in status ventila; zagon ali ustavitev namakanja na daljavo; prilagodite urnike in pragove; in prejemajte alarmna obvestila prek potisnega sporočila ali SMS-a – vse iz spremljevalne aplikacije za pametni telefon ali spletne nadzorne plošče.
V5: Kako krmilnik obravnava zaščito črpalke?
Krmilnik zaporedje zažene črpalko, preden se odpre kateri koli ventil, in zaustavi črpalko, ko se zaprejo vsi ventili, s čimer prepreči delovanje brez glave. Če merilnik pretoka kljub delovanju črpalke ne zazna pretoka, se sproži alarm suhega teka in črpalka se izklopi. Vhod tlačnega senzorja omogoča zaščito pred visokim in nizkim tlakom. Izhod črpalke se lahko poveže z mehkim zaganjalnikom ali VFD za večje motorje.
V6: Kaj se zgodi z namakanjem, če se komunikacija izgubi?
Krmilnik shranjuje vse programe in urnike v lokalni obstojni pomnilnik. Če je komunikacija s platformo v oblaku izgubljena, krmilnik nadaljuje samostojno izvajanje svojega programiranega urnika z uporabo svoje notranje ure realnega časa. Še naprej delujejo tudi začetni pogoji na podlagi senzorjev (vlažnost tal, merilnik dežja). Ko je komunikacija ponovno vzpostavljena, se podatki v medpomnilniku sinhronizirajo z oblakom.
V7: Ali lahko ena krmilna omarica upravlja namakanje in gnojenje?
ja Izbirni fertirigacijski modul upravlja enega do štiri kanale za vbrizgavanje z namensko krmiljenjem črpalke ali venturijeve cevi. Doziranje lahko temelji na času, pretoku sorazmernem vbrizgavanju ali nadzoru EC/pH z zaprto zanko z uporabo povratnih informacij senzorjev v glavnem namakalnem vodu. Izhodi mešala ohranjajo rezervoarje zalog gnojila v suspenziji.
V8: Kakšno vzdrževanje potrebuje krmilna omarica?
Rutinsko vzdrževanje je minimalno: mesečni vizualni pregled ohišja in tesnila na vratih, četrtletno preverjanje tesnosti napajalnih zaključkov in letno funkcionalno testiranje vseh izhodov ventilov in vhodov senzorjev. Če je nameščen solarni sistem, je treba četrtletne preglede sponk akumulatorja in ravni elektrolitov (pri poplavljenih akumulatorjih). Sam krmilnik nima gibljivih delov in ne zahteva načrtovane zamenjave.
Sadjarsko podjetje v južni Evropi je upravljalo s 180 hektarji nasadov koščičastega sadja in citrusov na valovitem terenu. Namakanje je bilo črpano iz več vrtin in skupnega rezervoarja, porazdeljenega prek mreže glavnih vodov na približno 90 skupin elektromagnetnih ventilov, ki so služili posameznim blokom sadovnjakov. Operacija je namakala po fiksnih časovnih razporedih, ki so jih ročno upravljali terenski delavci, ki so se vozili med bloki, da bi odpirali in zapirali ventile čez dan in noč.
Ročno upravljanje ventila je bilo delovno intenzivno in nenatančno. Namakalni stroji so uporabili enak čas delovanja ne glede na razlike v vlažnosti tal med bloki, kar je povzročilo prekomerno namakanje v conah s prevladujočo glino in premajhno namakanje na peščenih grebenih. Na vrhuncu poletja se je ekipa trudila dokončati vse načrtovane sklope v 24 urah. Zagoni črpalke so bili pogosto neusklajeni s položaji ventilov – ventili so se odprli, preden je črpalka zagnala, kar je povzročilo zračne zapore in vodno kladivo, ki je poškodovalo glavne priključke. Vrtinške črpalke na kmetiji so delovale tudi proti zaprtim ventilom ob koncu izmen, kar je sprožilo preobremenitve. Vbrizgavanje gnojila je izvajal ločen ročni sistem venturijeve cevi brez beleženja odmerkov nanosa na blok.
Pridelovalec je želel enoten integriran nadzorni sistem, ki bi lahko upravljal vse ventile, črpalke in gnojenje, ga spremljal na daljavo in zmanjšal delo pri namakanju na nadzorno vlogo.
Blokovna postavitev kmetije je nakazovala centralizirano arhitekturo: ena glavna krmilna omarica pri skladišču črpalk, ki upravlja vse zagone črpalk in glavni tlak, z brezžičnimi oddaljenimi terminalskimi enotami LoRa na vsaki skupini satelitskih ventilov, ki komunicirajo nazaj z glavnim krmilnikom. S tem smo se izognili izkopavanju krmilnih kablov po sadovnjaku.
Krmilna omarica je bila konfigurirana s šestimi izhodnimi kanali črpalke (štiri vrtine, dve pospeševalni črpalki), vhodom tlačnega oddajnika na glavnem vodu, vhodi merilnika pretoka na vsakem izpustu črpalke za zaščito pred suhim tekom in skupno sledenje pretoka ter 90 brezžičnih izhodov ventilov prek satelitskih RTU-jev. Uvedeno je bilo omrežje za spremljanje vlage v tleh – šest večglobinskih kapacitivnih sond v reprezentativnih conah tal – povezanih s krmilnikom prek Modbus RS485.
Fertirigacija je bila integrirana prek treh dozirnih kanalov, vsak s črpalko za vbrizgavanje s spremenljivo hitrostjo, ki jo krmili pretočno proporcionalna logika. Krmilnik je spremljal glavni merilnik pretoka in prilagajal hitrost vbrizgavanja, da je ohranil ciljno koncentracijo gnojila, ne glede na to, kateri bloki so namakali.
Programiranje je bilo strukturirano po blokih sadovnjakov, pri čemer so pragovi vlažnosti tal določali, ali se bo načrtovani namakalni cikel nadaljeval za vsak blok. Vhod merilnika dežja samodejno prekine vsa načrtovana namakanja za 24 ur po 5 mm padavin. Vsi podatki so bili preneseni na platformo v oblaku prek 4G, kar je upravitelju kmetije omogočilo enotno nadzorno ploščo za celotno operacijo.
Dve primarni pametni krmilni omarici za namakanje sta bili nameščeni na dveh glavnih črpalnih lopah s 16 brezžičnimi RTU-ji LoRa, razporejenimi po sadovnjaku. Sistem je krmilil šest črpalk, 90 namakalnih ventilov in tri fertirigacijske kanale. Električna energija je bila dobavljena iz omrežja na črpalkah; RTU-ji so bili napajani s sončno energijo z notranjimi baterijami. Namestitev in zagon sta bila zaključena v štirih tednih izven obdobja žetve, pri čemer so bili ohranjeni obstoječi elektromagnetni ventili in kontaktorji črpalke.
● Namakalno delo je bilo zmanjšano s štiričlanske terenske ekipe na enega nadzornika, ki spremlja nadzorno ploščo v oblaku in izvaja občasne terenske preglede.
● Poraba vode se je v prvi polni sezoni zmanjšala za približno 28 % zaradi načrtovanja blokov na podlagi vlage v tleh, ki je odpravilo nepotrebno namakanje na težjih tleh.
● Vzdrževalni klici, povezani s črpalkami, so se znatno zmanjšali: izklopi zaradi suhega teka so bili odpravljeni z zaščito na podlagi pretoka, poškodbe vodnega kladiva na priključkih glavnega voda pa so prenehale z usklajenim zaporedjem črpalka-ventil.
● Poraba gnojil se je zmanjšala za 15 % z vbrizgavanjem, sorazmernim s pretokom, pri čemer se zapisi o uporabi na blok zdaj samodejno beležijo zaradi skladnosti in agronomskega pregleda.
● Upravitelj kmetije je poročal, da je bila možnost ogleda celotnega stanja namakalnega sistema na pametnem telefonu – zlasti med izven delovnega časa in ob vikendih – pomembna operativna prednost.
