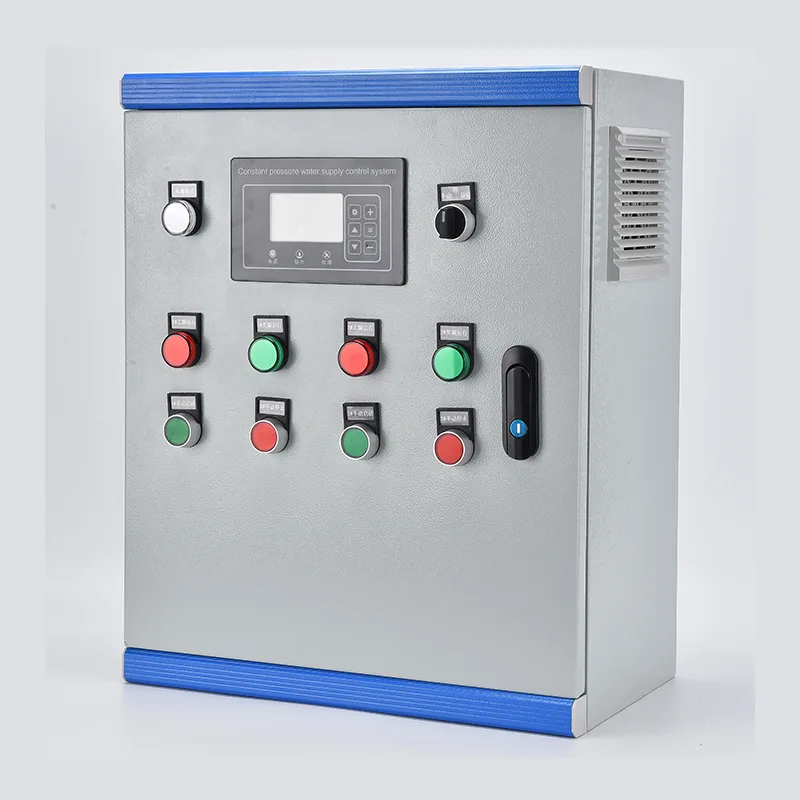

Krmilna omarica za dovod vode s konstantnim tlakom združuje VFD, PLC ali namenski krmilnik črpalke, vhodne odklopnike, izhodne kontaktorje na črpalko, krmilni transformator in vmesnik tlačnega oddajnika v eno samo talno ohišje. Nazivne moči segajo od 0,75 kW do 400 kW pri 380–480 V trifaznem napajanju. Senzor tlaka na glavnem razdelilniku dovaja signal 4–20 mA v krmilnik, ki nenehno primerja dejanski tlak z uporabniško določeno nastavljeno točko in prilagaja izhodno frekvenco VFD prek zanke PID, da vzdržuje regulacijo znotraj ±0,02 MPa. V sistemih z več črpalkami glavna črpalka deluje pod nadzorom VFD, medtem ko se zakasnitvene črpalke zaporedno zaženejo ali izklopijo, ko povpraševanje niha. Tehtnice vrtenja delovnih ur delujejo na vseh črpalkah. Zaščita zajema suhi tek, preobremenitev, izgubo faze, kratek stik in nadtlak. HMI zaslon na dotik, nameščen na vratih, prikazuje sistemski tlak, status črpalke, frekvenco, dnevnike napak in podatke o energiji. Komunikacija prek Modbus RTU/TCP ali izbirnega prehoda v oblaku 4G omogoča nadzor na daljavo in integracijo SCADA. Ohišje je izdelano iz pocinkanega jekla s praškastim premazom, standard IP54 ali do IP65 za zunanjo uporabo.
Kjer mora vodni tlak ostati dosleden kljub spreminjanju povpraševanja, nadzorna omarica za oskrbo z vodo s konstantnim tlakom nadomešča gravitacijsko shranjevanje in črpanje s fiksno hitrostjo z avtomatiziranim nadzorom, ki se odziva na zahteve.
Mestna vodovodna omrežja se soočajo z velikimi nihanji tlaka med konicami in nočnimi obdobji nizkega pretoka. Omara vzdržuje stalen tlak na določenih omrežnih točkah z modulacijo hitrosti in stopenj črpalke, s čimer odpravlja padce in sunke, ki obremenjujejo cevne spoje in povzročajo pritožbe pri servisiranju. Pri črpalkah za dvig tlaka vzdolž dolgih prenosnih omrežij se zanka PID prilagodi spreminjajočemu se tlaku navzgor in spremenljivemu odvodu navzgor.
Stanovanjske stolpnice, hoteli in pisarniški bloki potrebujejo zanesljiv pritisk na zgornja nadstropja. Omara s konstantnim tlakom z več navpičnimi večstopenjskimi črpalkami samodejno prilagaja izhod, da ustreza povpraševanju glede na zasedenost – nižja opoldne, višja med jutranjimi in večernimi konicami. Sistem odpravlja potrebo po obsežnih strešnih rezervoarjih skupaj z njihovimi strukturnimi obremenitvami, tveganjem za legionelo in zahtevami glede dostopa za vzdrževanje.
Proizvodni obrati, obrati za predelavo hrane in elektrarne potrebujejo tehnološko vodo pod strogo nadzorovanim pritiskom. Omara dobavlja pripravo hladilnega stolpa, linije za izpiranje, dovod v kotel in tokokroge proizvodne vode z natančnostjo regulacije, ki ustreza potrebam procesa. Krmiljenje na osnovi VFD odpravlja izgubo energije in obrabo ventilov, povezano z dušenjem.
Veliki kapljični sistemi, brizgalni sistemi in sistemi s središčnim zasukom potrebujejo spremenljiv pretok pri stabilnem tlaku prek območij polja z različnimi karakteristikami oddajnika. Omarica upravlja z več konfiguracijami črpalk, vključno s potopnimi vrtinskimi in vodoravnimi črpalkami za dvig tlaka, ki samodejno prilagajajo izhodno moč številu odprtih območij namakanja. Vgrajena zaščita pred suhim tekom ščiti črpalke med spremembami nivoja izvirske vode.
Vaški sistemi in oddaljena naselja imajo koristi od avtomatskega upravljanja tlaka, ki nadomešča ročno delovanje črpalke. Omara, ki je integrirana s senzorjem nivoja rezervoarja za shranjevanje, se samodejno zažene in ustavi, da ohrani napolnjenost rezervoarja, medtem ko potrošnikom zagotavlja stalen pritisk. Oddaljeno spremljanje prek 4G omogoča enemu operaterju upravljanje več razpršenih postaj iz mobilnega telefona ali centralne SCADA.
Letovišča in objekti za prosti čas s stavbami, razporejenimi po celotni lokaciji, potrebujejo enoten pritisk za sobe za goste, kuhinje, pralnice in urejanje okolice. Omarica upravlja več črpalk, da zadosti največjim jutranjim in večernim potrebam, hkrati pa zmanjša energijo v urah izven konice, pri čemer je sistem čez noč večinoma v načinu mirovanja.
Krmilna omarica za dovod vode s konstantnim tlakom združuje krmiljenje hitrosti VFD, zaporedje črpalk na osnovi PLC-ja in celovito zaščito v enem samem tovarniško sestavljenem ohišju, ki zagotavlja avtonomno upravljanje tlaka za instalacije z eno črpalko do več črpalk.
Oddajnik tlaka na glavni zbiralni cevi pretvarja tlak vode v analogni signal 4–20 mA. Krmilnik poganja digitalni algoritem PID: proporcionalno ojačenje določa, kako agresivno se sistem odziva na odstopanje tlaka, integralni čas odpravi odmik v stanju dinamičnega ravnovesja, dušenje izpeljave pa zavira prekoračitev med nenadnimi spremembami pretoka. Izhod PID neposredno nastavi referenčno frekvenco VFD in prilagodi hitrost črpalke, da ustreza povpraševanju v realnem času. Običajna natančnost regulacije je znotraj ±0,02 MPa, ko je enkrat nastavljena na posebne značilnosti sistema — dolžino cevi, krivuljo črpalke in prostornino tlačne posode.
Ko povpraševanje preseže zmogljivost ene same črpalke, ki jo poganja VFD, krmilnik vklopi dodatne črpalke. Vodilna črpalka deluje pod nadzorom VFD. Če doseže največjo frekvenco in tlak še vedno pade pod nastavljeno vrednost, krmilnik preklopi to črpalko na delovanje s fiksno hitrostjo prek obvodnega kontaktorja in zažene črpalko z zakasnitvijo pod krmiljenjem VFD. Ko povpraševanje upade in VFD doseže minimalno frekvenco s tlakom nad nastavljeno vrednostjo, se zakasnitvene črpalke ena za drugo izklopijo in vodilna črpalka se vrne na nadzor s spremenljivo hitrostjo. To zagotavlja, da samo ena črpalka kadar koli deluje s spremenljivo hitrostjo, medtem ko druge delujejo s fiksno hitrostjo blizu svoje najboljše učinkovitosti.
Za enakomerno porazdelitev obrabe krmilnik vrti oznako glavne črpalke na podlagi skupnih ur delovanja ali števila zagonov. Črpalka z najnižjim številom ur postane naslednji vodnik, ko se sproži rotacija, kar se zgodi v pogojih nizkega pretoka, da se prepreči motnja tlaka. Črpalka, ki je izključena zaradi vzdrževanja, je prek digitalnega vhoda zaklenjena iz rotacije, krmilnik pa prerazporedi delovanje med preostale črpalke.
V obdobjih brez povpraševanja – na primer čez noč v poslovnih zgradbah – VFD sčasoma doseže svojo minimalno frekvenco, medtem ko tlak ostane na nastavljeni vrednosti. Po nastavljivi zakasnitvi krmilnik preklopi v način mirovanja in ustavi vse črpalke. Majhna membranska posoda ohranja sistemski tlak med spanjem. Ko tlak upade na prag bujenja, krmilnik znova zažene vodilno črpalko in se dvigne, da ponovno vzpostavi tlak. Ta cikel preprečuje, da bi črpalke dlje časa delovale proti zaprtemu ventilu, s čimer prihranite energijo in zaščitite črpalko pred pregrevanjem.
Krmilnik zagotavlja zaščito, specifično za črpalko, ki presega standardno preobremenitev motorja. Zaznavanje suhega teka uporablja digitalni vhod iz sonde nivoja v vodnjaku ali zaznavanje podtoka motorja. Izklop nadtlaka s samodejnim ponastavitvijo preprečuje poškodbe cevi, če se ventil nenadoma zapre. Zaklepanje s hitrim ciklom omejuje število zagonov na uro za zaščito navitij motorja. Izguba faze in nadzor zaporedja faz preprečujeta mehanske poškodbe zaradi obratnega vrtenja. Vsi dogodki potovanja so označeni s časovnim žigom in shranjeni v dnevniku napak, z nastavljivim številom poskusov samodejne ponastavitve, preden zaklepanje zahteva posredovanje operaterja.
VFD je izbran za delovanje črpalke s spremenljivim navorom s 110-odstotno stopnjo preobremenitve za 60 sekund. Zmogljivost poletnega zagona omogoča brezhiben ponovni zagon v črpalko v teku brez spotikanja zaradi prevelikega toka. Programiranje preskočne frekvence se izogne mehanskim resonančnim pasovom. Samodejna optimizacija energije zmanjša tok magnetiziranja motorja pri majhni obremenitvi in prihrani dodatno energijo, ko črpalka deluje pod polno hitrostjo. Vgrajena dušilka enosmernega vmesnega toka in filter RFI zmanjšata vbrizgavanje harmoničnega toka v napajanje.
Barvni zaslon na dotik, nameščen na vratih, zagotavlja sistemski tlak in nastavljeno točko v realnem času, status posamezne črpalke, kumulativne ure delovanja in število zagonov na črpalko, aktivne alarme z zgodovino napak in dostop do parametrov, zaščiten z geslom. Ročna preglasitev podpira dejavnosti zagona in vzdrževanja.
Standardni RS485 Modbus RTU se poveže s SCADA ali telemetrično opremo na lokaciji. Izbirni 4G ali ethernetni prehod v oblaku omogoča oddaljeni dostop prek spletnega brskalnika ali aplikacije za pametne telefone, ki v realnem času zagotavlja pritisk, stanje črpalke, porabo energije in alarmna potisna obvestila. Operaterji lahko na daljavo prilagodijo nastavljene vrednosti tlaka za posebne zahteve sistema.
Samostoječa omarica je izdelana iz pocinkane jeklene pločevine debeline 1,5–2,0 mm z UV-odpornim praškastim premazom. IP54 je standard za notranje črpalke. IP55 ali IP65 je na voljo za zunanja okolja in okolja za obdelavo vode. Filtrirano prisilno prezračevanje s termostatskim krmiljenjem ventilatorja ohranja notranjo temperaturo v območju delovanja VFD. Za namestitve na prostem v tropskih ali puščavskih prostorih je mogoče določiti senčnik in grelec proti kondenzaciji. Vhod kabla je skozi uvodne plošče v dnu omarice. Omarica je zasnovana in izdelana v skladu z IEC 61439-1/2, vse komponente pa imajo oznako CE in so na voljo regionalni certifikati.
V1: Kako omarica vzdržuje stalni pritisk?
Senzor tlaka na glavnem zbiralniku vode stalno meri sistemski tlak in krmilniku pošilja signal 4–20 mA. Algoritem PID regulatorja primerja dejanski tlak z uporabniško nastavljenim ciljem. Če tlak pade, poveča izhodno frekvenco VFD, da pospeši črpalko. Če tlak naraste, se črpalka upočasni. Ta regulacija z zaprto zanko poteka neprekinjeno in običajno vzdržuje tlak znotraj ±0,02 MPa od nastavljene vrednosti.
V2: Koliko črpalk lahko krmili ena krmilna omara za dovod vode s stalnim pritiskom?
Standardne konfiguracije podpirajo od 1 do 6 črpalk, pri čemer sta najpogostejša uporaba 2 ali 3 črpalke. V sistemih z več črpalkami en sam VFD poganja črpalko s spremenljivo hitrostjo, medtem ko se dodatne črpalke zaženejo s fiksno hitrostjo, ko se povpraševanje poveča. Vsa logika zaporedja črpalk, menjavanje in preklapljanje napak je vgrajena v krmilnik.
V3: Kakšna je razlika med to omarico in namestitvijo ločenih VFD-jev na vsako črpalko?
Omarica zagotavlja popoln nadzorni sistem — logiko zaporedja črpalke, zanko PID tlaka, samodejno menjavanje, preklapljanje napak, funkcijo spanja/bujenja in en sam uporabniški vmesnik — vse je vnaprej ožičeno in tovarniško preizkušeno. Posamezni VFD-ji ne morejo koordinirati delovanja več črpalk brez znatnega zunanjega inženiringa.
V4: Ali lahko sistem deluje z zalogovnikom ali brez njega?
Oba. V aplikaciji za polnjenje rezervoarja krmilnik vzdržuje sistemski tlak, medtem ko senzor nivoja v rezervoarju zagotavlja pooblastilo za zagon/ustavitev. V neposredni glavni konfiguraciji krmilnik vzdržuje tlak v liniji neposredno na distribucijskih cevovodih, pri čemer modulira hitrost črpalke, da ustreza zahtevam potrošnikov brez kakršnega koli hranilnika.
V5: Katere vrste črpalk so združljive?
Omarica krmili standardne trifazne indukcijske motorje, ki se uporabljajo v potopnih vrtinskih črpalkah, navpičnih večstopenjskih črpalkah, vodoravnih centrifugalnih črpalkah s končnim sesanjem in inline črpalkah za dvig tlaka pri 380–480 V, 50/60 Hz. Motorje s trajnimi magneti je mogoče poganjati tudi z združljivimi VFD-ji.
V6: Kakšno območje moči je na voljo?
Standardne konfiguracije pokrivajo 0,75 kW do 400 kW. Dimenzioniranje omare temelji na številu črpalk, toku polne obremenitve motorja vsake črpalke in stopnji napake na mestu. Naši inženirji bodo iz podatkov vaše črpalke izbrali VFD, kontaktorje, odklopnike in zbiralni sistem.
V7: Katere možnosti nadzora na daljavo so na voljo?
Standardni RS485 Modbus RTU se poveže s SCADA mesta. Izbirni prehodi 4G ali Ethernet se povezujejo s platformo v oblaku in prek spletnega brskalnika ali aplikacije za pametni telefon omogočajo dostop do tlaka v realnem času, stanja črpalke, porabe energije, alarmov za napake in zgodovinskih podatkov. SMS ali potisna obvestila aplikacije operaterje opozorijo na napake.
V8: Kakšno vzdrževanje potrebuje omara?
Mesečni pregled tesnil vrat in prezračevalnih filtrov. Četrtletno preverjanje električnih zaključkov. Letni test delovanja varnostnih naprav in alternacijske logike. Hladilni ventilatorji VFD in kondenzatorji vmesnega toka imajo življenjsko dobo 5–10 let in so zamenljivi. Oddajnik tlaka je treba kalibrirati vsako leto.
V9: Kako ta sistem varčuje z energijo v primerjavi s tradicionalnim črpanjem?
Črpalka s konstantno hitrostjo z dušilnim ventilom zapravlja energijo pri črpanju proti umetnim omejitvam. VFD prilagaja hitrost črpalke neposredno zahtevi. Ker se moč črpalke spreminja s kocko hitrosti, črpa črpalka pri 80 % hitrosti približno 50 % energije pri polni hitrosti. Z načinom mirovanja v obdobjih brez povpraševanja naprave običajno dosežejo 20- do 40-odstotno zmanjšanje energije.
Občinski vodni organ v večjem azijskem mestu je upravljal več kot 80 sekundarnih postaj za dvig tlaka vode, ki so oskrbovale visoke stanovanjske skupnosti. Vsaka postaja je oskrbovala od 200 do 800 stanovanj v stolpih od 18 do 35 nadstropij. Obstoječa oprema se je starala - nekatere postaje so uporabljale strešne rezervoarje s polnjenjem s plovnim ventilom, druge so uporabljale črpalne sklope s fiksno hitrostjo in ventili za zmanjšanje tlaka. Mestna vlada je odredila nadgradnjo za izboljšanje kakovosti tlaka, odstranitev strešnih rezervoarjev zaradi javnega zdravja in zmanjšanje porabe energije pri črpanju.
Vsaka črpalka za dvig tlaka je služila stolpu z izrazitim profilom povpraševanja: ostrimi jutranjimi in večernimi konicami, zmernim dnevnim povpraševanjem in skoraj ničelnim pretokom čez noč. Obstoječe črpalke s fiksno hitrostjo so delovale s polno zmogljivostjo ne glede na povpraševanje in odvajale odvečni tlak skozi ventile za zmanjšanje tlaka. To je izgubilo veliko energije, medtem ko je v črpalnih prostorih povzročalo toploto in hrup. Strešne rezervoarje je bilo treba odstraniti, da bi izpolnili nove zdravstvene predpise, oblast pa je zahtevala, da vse nove postaje poročajo podatke osrednji platformi SCADA. Fizični prostor je bil tudi tesen – večina črpalnic je bila naknadno opremljena v kletne prostore z omejeno višino stropa in omejenim dostopom.
Po uspešnem pilotu na treh postajah je organ izbral tovarniško izdelane omare s konstantnim tlakom. V enem samem ohišju so bili nameščeni VFD, krmilnik, izhodni kontaktorji za tri navpične večstopenjske črpalke, tlačni vmesnik in zaslon na dotik HMI, ki se ujema s tlorisom stare plošče. PID regulacija tlaka je omogočila popolno odstranitev ventilov za zmanjšanje tlaka. Glavna črpalka je spreminjala hitrost, da je ustrezala povpraševanju, z dodatnimi črpalkami, ki so bile po potrebi nastavljene. Čez noč je sistem spal, pritisk pa je držala majhna membranska posoda.
Tlak vode v stanovanjih v zgornjem nadstropju se je stabiliziral na regulatornem minimumu ne glede na povpraševanje, brez nadtlaka v nižjih nadstropjih, ki ga je povzročil stari sistem. Poraba energije je bila merjena na postajo in posredovana organu SCADA prek Modbusa, kar je operaterjem omogočilo preglednost v realnem času in možnost prilagajanja nastavljenih vrednosti tlaka na daljavo za določeno višino vsakega stolpa.
V prvi fazi je bilo v 18 mesecih nameščenih 32 omaric s konstantnim tlakom. Vsaka omarica je bila vnaprej naložena s podatki o črpalki in nastavljenimi vrednostmi tlaka, ki se ujemajo z določenim stolpom. Zagon na kraju samem je povezan z omrežnim napajanjem, kabli motorja črpalke in tlačnim oddajnikom – običajno dokončano v enem dnevu na postajo.
● Pritožbe prebivalcev najvišjih nadstropij v 32 skupnostih so padle na nič v treh mesecih po uvedbi v obratovanje.
● Poraba energije črpalke se je v povprečju zmanjšala za 35 % v primerjavi s prejšnjim izhodiščem za fiksno hitrost, kar je preseglo 25-odstotni cilj organa.
● Strešni rezervoarji so bili razgrajeni in odstranjeni, s čimer so odpravljeni povezani stroški vzdrževanja in skladnosti s kakovostjo vode.
● Dvočlanska operativna ekipa sedaj upravlja vseh 32 postaj na daljavo iz centralne SCADA.
● Organ je standardiziral omaro s konstantnim tlakom za preostalih 50 postaj, pri čemer je trenutno v teku druga faza.
