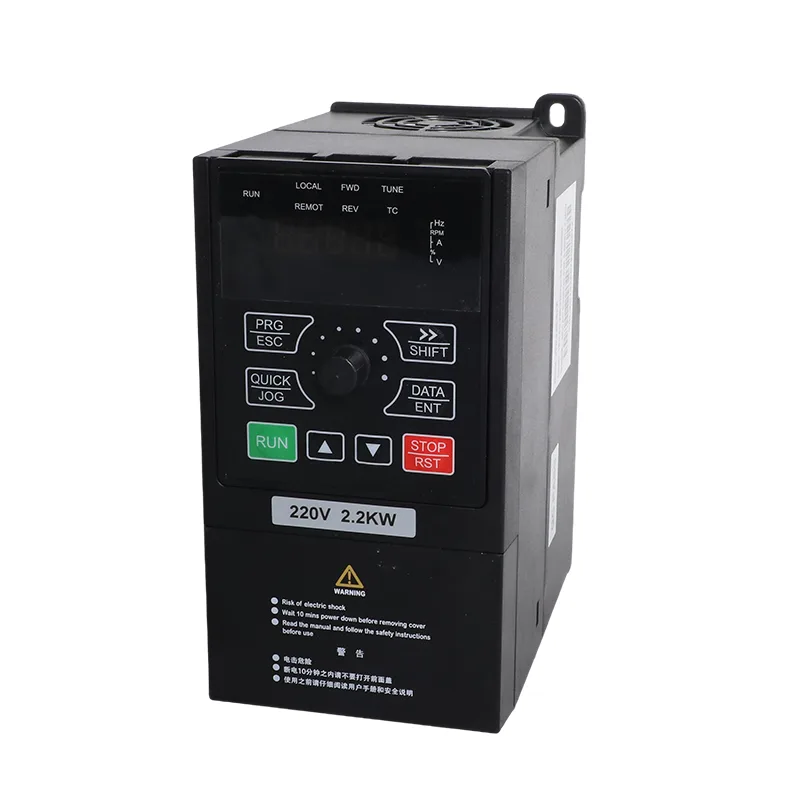

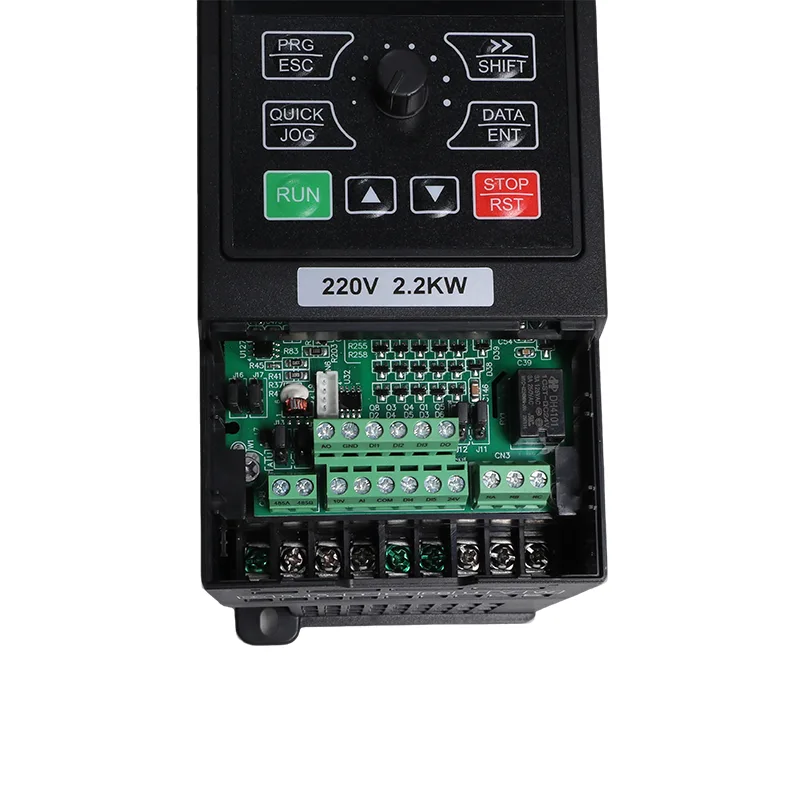

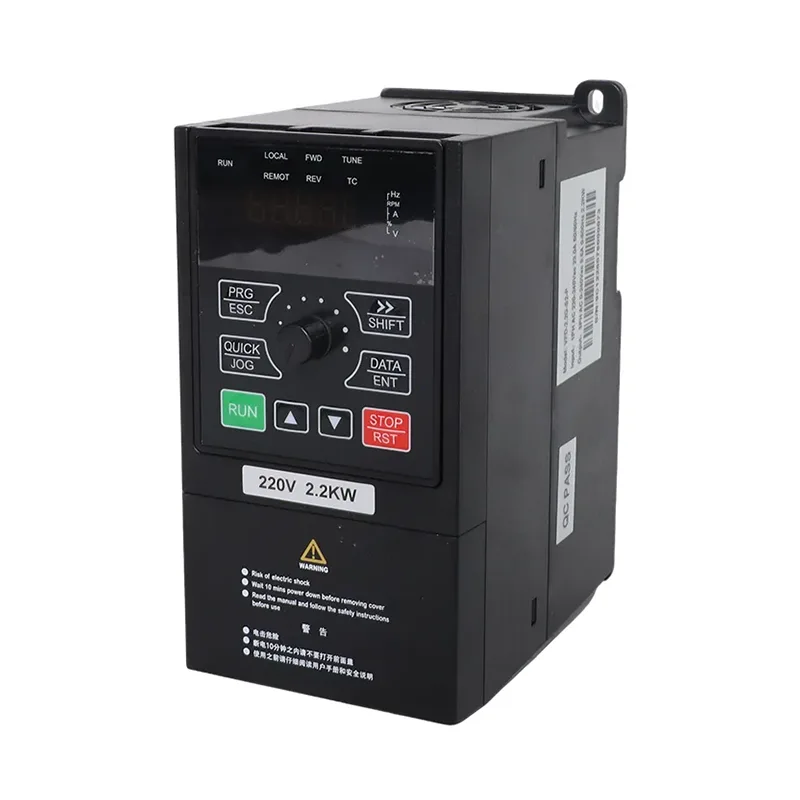

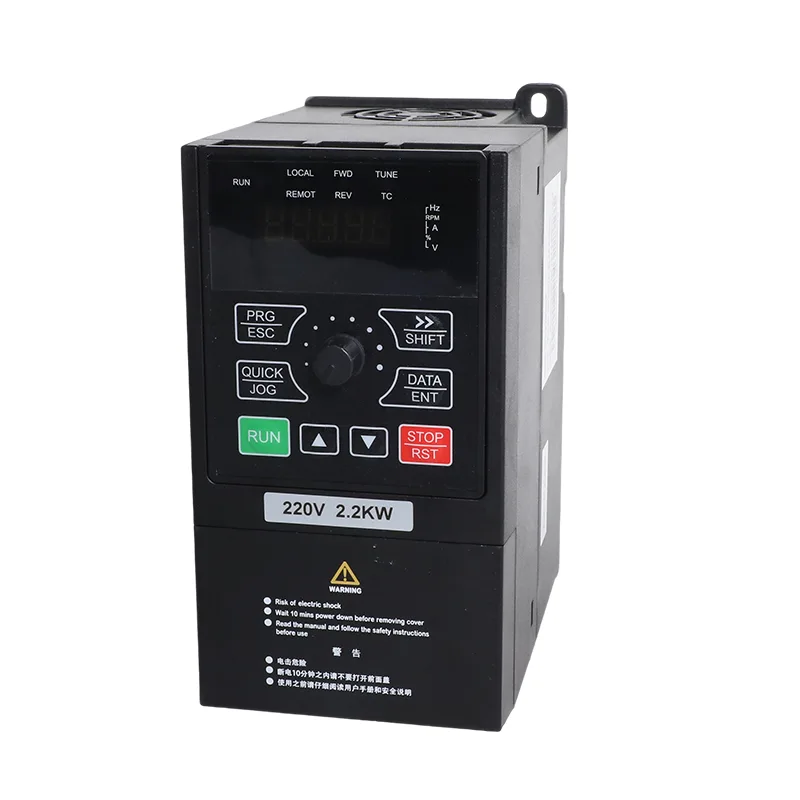

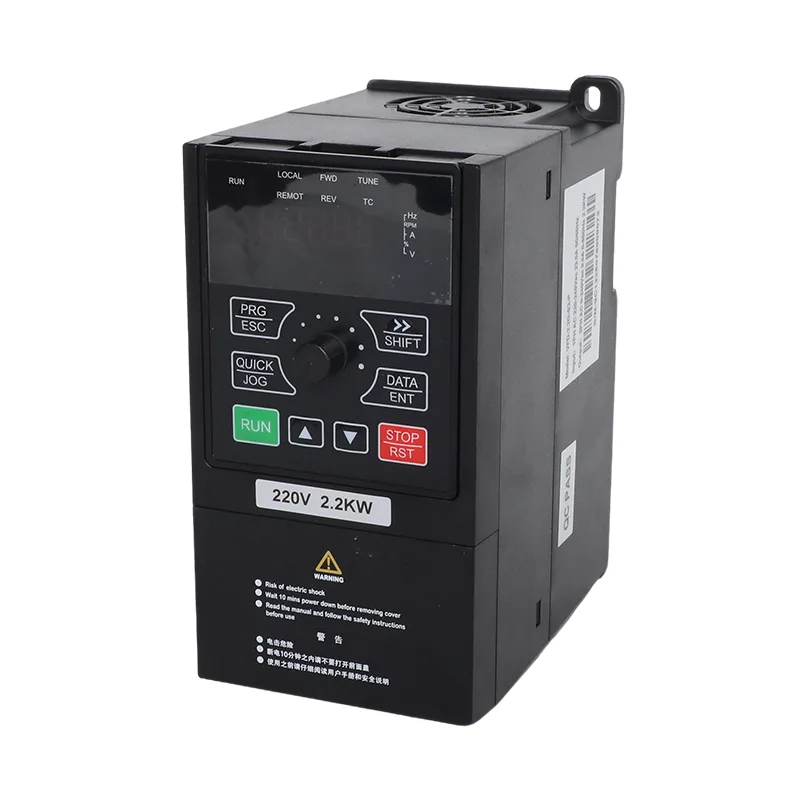

7,5kW/11kW 3-fazna 380V solarna črpalka in inverter VFD za splošno uporabo

Serija CSIVEI iMaster VFD-PC10 vključuje modela VFD-PC10-7.5G-T4 in VFD-PC10-11G-T4-MK za trifazne 380 V aplikacije. Navedeni izhodni tokovi so 17 A za model 7,5 kW in 25 A za model 11 kW. Obe oceni se uporabljata v črpalnih sistemih na sončno energijo in združljivih industrijskih motornih aplikacijah, odvisno od električnih specifikacij izbranega pogona.

V načinu solarne črpalke 7,5 kW/11 kW 3-fazna solarna črpalka 380 V in splošni pretvornik VFD uporablja enosmerno napajanje iz fotonapetostnega niza in uporablja sledenje maksimalne moči (MPPT) za krmiljenje motorja glede na razpoložljiv sončni vhod. V splošnem načinu zagotavlja krmiljenje motorja s spremenljivo frekvenco za združljive črpalke in drugo opremo. Način delovanja se izbere s parametrom P8-00 glede na zahtevano aplikacijo in dobavljeno konfiguracijo.

V primerjavi z osnovnim krmilnikom hitrosti motorja navedene funkcije PC10 vključujejo tudi spremljanje nivoja vode, zaznavanje podobremenitve in poročanje o napaki sonde. Te funkcije so pomembne za črpalne sisteme, kjer je treba vodni vir, rezervoar in delovanje črpalke nadzorovati prek pogona.

Specifikacije modela

Izberite model tako, da primerjate nazivni tok motorja z nazivnim izhodnim tokom pretvornika, namesto da se zanašate samo na moč motorja. Pred namestitvijo potrdite natančno pripono modela, zahteve za vhodno napetost in ustrezne podatke na imenski tablici.

Priporočena konfiguracija solarnega polja

Spodnje referenčne konfiguracije prikazujejo količine modulov, navedene za dve oceni pogona. Zagotavljajo izhodišče za načrtovanje PV sistema; končno ureditev je treba preveriti glede na električne podatke izbranega modula, minimalno temperaturo na mestu in zahteve za črpanje.

Tabela C. Splošne specifikacije (enake v celotnem obsegu iMaster)

Delovanje solarne črpalke in varnostno kopiranje omrežja

Informacije serije PC10 opisujejo samodejno zaporedje delovanja za instalacije, konfigurirane za sončno in omrežno napajanje. V dokumentirani konfiguraciji parameter P8-15 izbere vedenje v načinu napajanja. Ko je P8-15 nastavljen na 0, pogon deluje na sončno energijo, ko je na voljo, in uporablja omrežje v skladu s konfigurirano logiko šibke svetlobe in preklopa.

Priložene informacije o parametrih navajajo P8-16 kot interval delovanja omrežja, privzeto 60 minut, in P8-17 kot zakasnitev, povezano z vrnitvijo v solarno delovanje, privzeto 4 sekunde. Pred zagonom preverite podprto zaporedje in privzete nastavitve parametrov glede na priročnik za točen model in različico vdelane programske opreme.

Za sistem, ki uporablja rezervni vir izmeničnega toka, morata ožičenje in ureditev preklopa slediti ustreznemu diagramu vezja. Preverite, ali je potrebna zunanja stikalna oprema; ne domnevajte, da pretvornik sam izvaja vsako funkcijo preklapljanja vira.

Nadzor nivoja vode in nadzor s sondo

Pri sistemih skupne oskrbe z vodo, namakanju in ribogojstvu je lahko delovanje črpalke odvisno od nivoja vode v rezervoarju za shranjevanje in razpoložljivosti vode pri izviru. Navedeni parametri PC10 zagotavljajo funkcije, povezane z zaznavanjem nivoja vode, nadzorom podobremenitve in diagnostiko napak sonde.

Zaznavanje nivoja rezervoarja

Priložene informacije o parametrih identificirajo P8-18 za AI zaznavanje nivoja vode, P8-19 za prag polne ravni in P8-20 za zakasnitev mirovanja. Konfiguriran nivojski signal in prag določata, kako se pogon odziva na spremljano stanje rezervoarja. Tip senzorja, ožičenje in dejansko krmilno zaporedje morajo slediti veljavnemu diagramu ožičenja in navodilom za parametre.

Nadzor izvorne vode in podobremenitve

Informacije o zaščiti vira vode uporabljajo P8-24 za raven zaznavanja preobremenitve, P8-25 za čas zaznavanja in P8-26 za nastavitev ponastavitve. Ti parametri so pomembni, kadar se zmanjšanje obremenitve motorja uporablja za ugotavljanje morebitnega pomanjkanja vode ali s tem povezanega stanja črpalke.

Poročanje o napakah sonde

Priloženi vir identificira P8-22 kot prag za spremljanje poškodbe sonde in E43 kot ustrezno indikacijo napake sonde. Pri konfiguraciji ali odpravljanju težav s sistemom potrdite definicijo alarma in pogoje zaznavanja v priročniku ustreznega modela.

Funkcije nivoja vode in podobremenitve so odvisne od pravilne izbire senzorja, namestitve in nastavitev parametrov. Treba jih je zagnati in preizkusiti pod pogoji, navedenimi v dokumentaciji izdelka.

Kontinuiteta nadzora in nadzor na daljavo

Priložene informacije serije PC10 navajajo, da je mogoče ukaze plošče in komunikacijske ukaze obdržati med ciklom napajanja. Dejansko vedenje ponovnega zagona je treba preveriti glede na konfigurirani vir ukazov, parametre ponovnega zagona in varnostne zahteve aplikacije.

RS485 Modbus RTU je naveden kot komunikacijski vmesnik. Vir identificira nadzorni parameter U0-49 kot status načina napajanja, pri čemer 0 označuje delovanje omrežja in 1 označuje solarno delovanje. Te informacije lahko uporabi združljiv nadzorni sistem po potrditvi definicije registra in razpoložljivih statusnih vrednosti v veljavni komunikacijski dokumentaciji.

Daljinsko spremljanje je uporabno, ko pogon deluje na rezervoarju za vodo, namakalni postaji ali drugem mestu, kjer krmilnik ni stalno nadzorovan. Nastavitev komunikacije je treba preizkusiti, da se potrdi, ali se prikazano stanje ujema z dejanskim stanjem delovanja.

Delovanje inverterja za splošne namene

V splošnem načinu pretvornik zagotavlja krmiljenje motorja s spremenljivo frekvenco za združljivo opremo. Navedene metode krmiljenja so vektorsko krmiljenje brez senzorjev (SVC) in krmiljenje V/F z dodatnimi funkcijami, vključno z vgrajenim PID, nastavljivim pospeševanjem in zaviranjem, krmiljenjem JOG in komunikacijo Modbus RTU.

Splošna konfiguracija se lahko upošteva za združljive aplikacije, kot so odvodnjavanje rudnikov, zatiranje prahu iz kamnolomov, industrijske obtočne in procesne črpalke. Model mora biti usklajen z nazivnim tokom motorja, značilnostmi obremenitve, zahtevami za pospeševanje in obratovalno obremenitvijo.

Parameter P8-00 je v dostavljenih informacijah označen kot parameter za izbiro načina delovanja. Način je treba konfigurirati glede na dejansko aplikacijo in navodila za dobavljeni model. Vsaka sprememba med solarno črpalko in splošnim delovanjem mora slediti predpisanemu postopku nastavitve parametrov in zagona.

Tipične aplikacije

1. Skupnostna in vaška oskrba z vodo

Za črpanje vode iz vrtine ali reke v razdelilni rezervoar je mogoče solarno delovanje pretvornika in navedene funkcije nadzora nivoja upoštevati kot del zasnove sistema. Pred izbiro pogona je treba določiti moč motorja, črpalno višino, zahtevano količino vode in nadzor nivoja v rezervoarju.

2. Namakalne zadruge in skupne črpalne postaje

Skupni namakalni sistemi lahko uporabljajo centralno črpalko za oskrbo več polj ali namakalnih območij. Izbira mora odražati zahtevani pretok, skupno dinamično višino, dnevni urnik delovanja in razpoložljivost sončne ali omrežne energije.

3. Gojišča rib in kozic

Črpalke za izmenjavo vode in obtočne črpalke na lokacijah ribogojstva lahko uporabljajo krmiljenje s spremenljivo frekvenco, kjer sta motor in črpalka združljiva. Upoštevati je treba potreben urnik črpanja in nadzor upravljanja vode skupaj z oskrbo mesta z električno energijo.

4. Upravljanje z vodami rudnikov in kamnolomov

V splošnem načinu je pogon mogoče oceniti za združljivo črpalno opremo za odvodnjavanje rudnikov, upravljanje jamske vode in zatiranje prahu. Preverite nazivno moč motorja, pogoje obremenitve, okoljske zahteve in zahtevano metodo krmiljenja za določeno namestitev.

5. Industrijsko kroženje in hlajenje

Konfiguracijo za splošne namene je mogoče upoštevati za združljivo kroženje procesne vode, dopolnjevanje hladilnega stolpa in druge naloge industrijskega črpanja. Zahtevani pretok, delovni tlak in značilnosti motorja je treba ovrednotiti kot del načrtovanja sistema.

Tehnične specifikacije

Ohišje ima oceno IP20 in ne zagotavlja zaščite pred vdorom vode. Pogon je treba namestiti v primernem notranjem ali zaščitnem ohišju z ustreznim prezračevanjem in v skladu s temperaturo, vlažnostjo in zahtevami glede namestitve.

Pogosto zastavljena vprašanja

1. Koliko PV polja je navedeno za model 11 kW?

Priložene referenčne konfiguracije določajo tri nize po 18 modulov z nazivno močjo 250 Wp ali tri nize po 15 modulov z nazivno močjo 300 Wp. Te ureditve ustrezajo 54 modulom oziroma 45 modulom in izračunani nazivni moči niza 13,5 kWp v obeh primerih. Končno zasnovo niza je treba preveriti glede na podatkovni list modula, najnižjo temperaturo na mestu in omejitve enosmerne napetosti pretvornika.

2. Ali ocena 65 dBA pomeni, da je potrebno akustično ohišje?

Priložena specifikacija navaja najvišjo raven hrupa 65 dBA. Ali je potrebna dodatna akustična obdelava, je odvisno od lokacije namestitve, akustike prostora, delovne opreme in veljavnih zahtev glede hrupa. Upoštevajte okolje namestitve, ko pretvornik postavljate v naseljeno zgradbo ali zaprt prostor z opremo.

3. Ali lahko en pogon poganja več črpalk?

Konfiguracija splošnega namena mora ustrezati skupni obremenitvi in ​​podprti metodi krmiljenja. Za aplikacije vektorskega krmiljenja potrdite ustrezno razporeditev motorja v priročniku. Zagon več motorjev iz enega pogona zahteva, da skupni tok ostane znotraj nazivne vrednosti pogona in da ima vsak motor ustrezno zaščito pred preobremenitvijo. Sledite navodilom proizvajalca za izbrani način krmiljenja.

4. Kako je mogoče spremljati trenutni vir energije?

Priložene informacije identificirajo nadzorni parameter U0-49 kot indikator načina napajanja, pri čemer 0 predstavlja delovanje omrežja in 1 predstavlja solarno delovanje. Parameter je mogoče brati prek Modbus RTU, kjer je to podprto. Preverite definicijo registra in komunikacijske nastavitve glede na veljavni priročnik, preden ga vključite v sistem za oddaljeni nadzor.

5. Kakšno redno vzdrževanje je potrebno?

Hladilno telo in hladilni ventilator naj bosta čista od prahu, preglejte priključke in priključke ožičenja v skladu z načrtom vzdrževanja ter spremljajte temperaturo okolja in prezračevanje. Navedeno delovno temperaturno območje je od -10 °C do 50 °C, z znižanjem nad 40 °C. Priloženo višinsko vodenje določa tudi zmanjšanje moči nad 1000 m. Sledite natančnim navodilom modela glede intervalov pregledov in vzdrževalnih postopkov.

6. Ali je ta pretvornik omejen na solarno črpanje?

Ne. Priložene informacije o seriji PC10 navajajo način solarne črpalke in inverterski način za splošno uporabo. Delovanje solarne črpalke vključuje MPPT in dokumentirane zaščitne funkcije, povezane s črpanjem, medtem ko delovanje za splošne namene podpira krmiljenje motorja SVC ali V/F, PID in Modbus RTU. Parameter P8-00 je identificiran kot parameter za izbiro načina. Potrdite dovoljeno nastavitev in postopek spreminjanja načina v priročniku za posamezni model.
