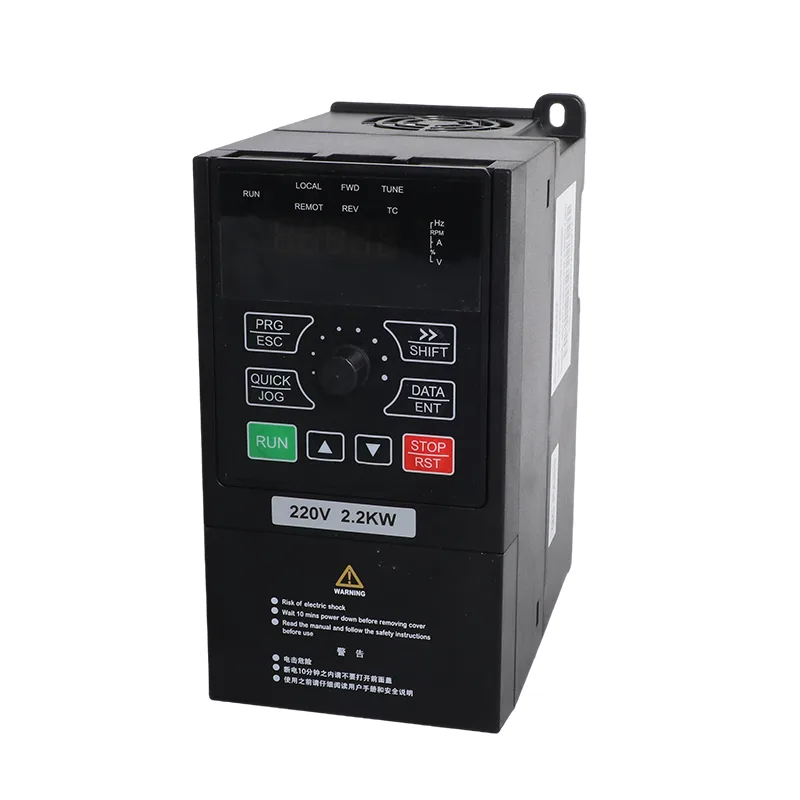

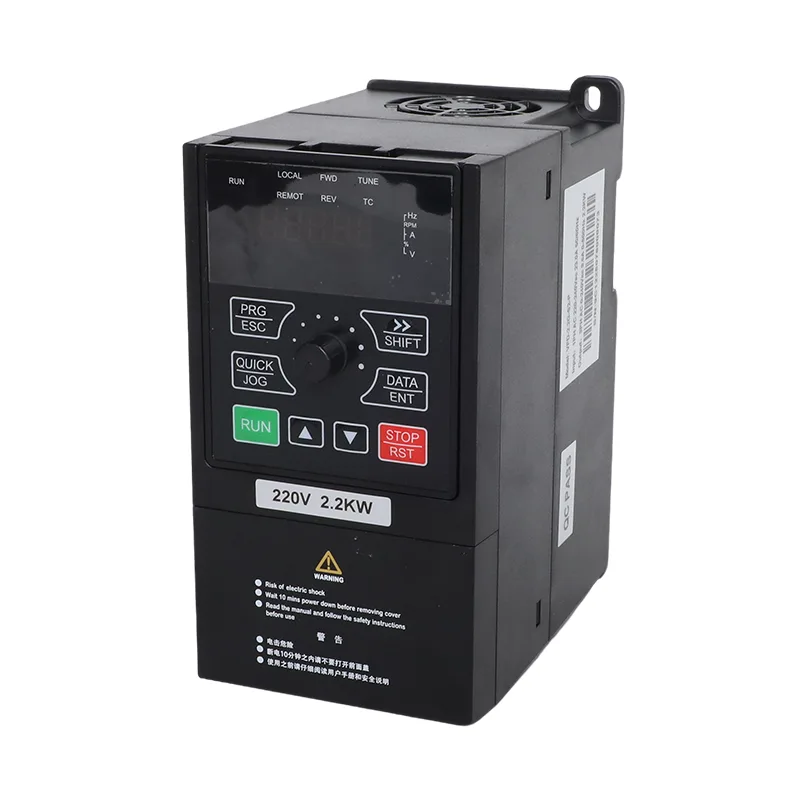

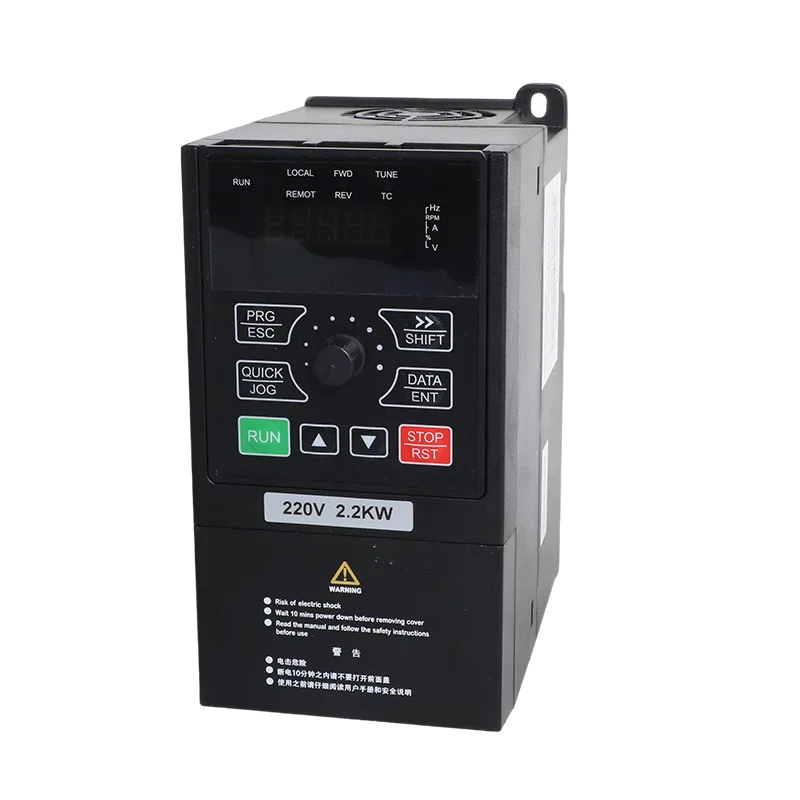

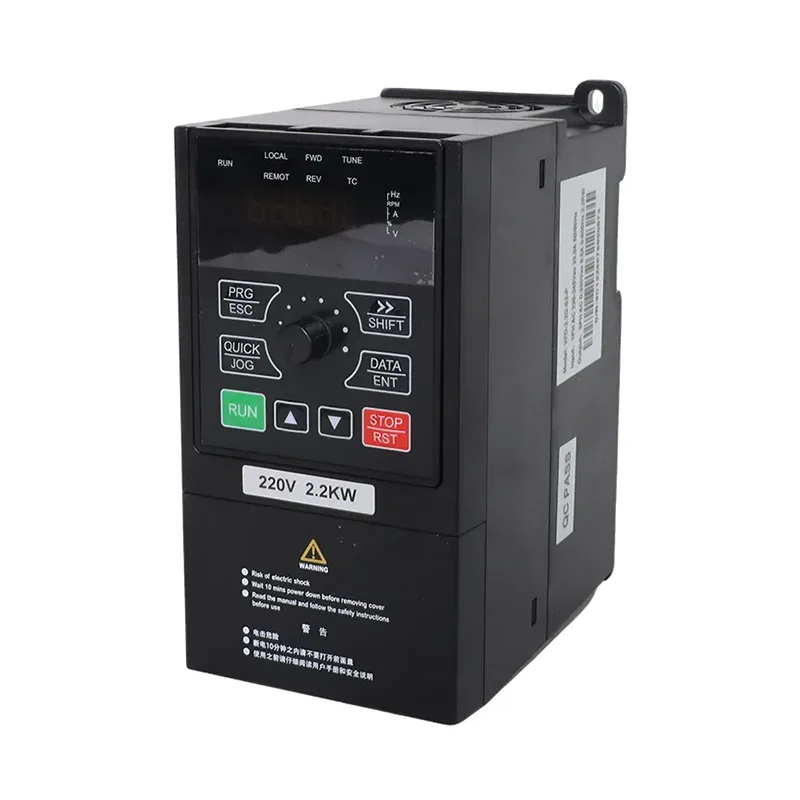

4,0kW/5,5kW 3-fazna 380V solarna črpalka in inverter VFD za splošno uporabo

CSIVEI izdeluje 3-fazno 380 V solarno črpalko 4,0 kW/5,5 kW in inverter VFD za splošne namene za trifazne motorne sisteme, ki zahtevajo krmiljenje fotovoltaične črpalke ali običajno delovanje s spremenljivo frekvenco. Modela VFD-PC10-4,0G-T4 in VFD-PC10-5,5G-T4 pokrivata nazivne moči motorja 4,0 kW in 5,5 kW z nazivnim izhodnim tokom 9 A oziroma 13 A. Oba modela sprejemata trifazni AC vhod od 380 V (-15 %) do 440 V (+10 %).

Serija združuje krmiljenje solarne črpalke z nadzorom motorja za splošne namene v eni inverterski platformi. Izbrani način delovanja določa, kako pogon upravlja svoj vir energije in delovanje motorja, medtem ko vgrajene krmilne in zaščitne funkcije podpirajo črpalne instalacije ter združljive ventilatorje, puhala in procesne stroje. Ko zahtevate ponudbo, navedite nazivne vrednosti motorja in predvideno uporabo, da boste lažje določili ustrezen model in konfiguracijo.

Dvojni načini delovanja

3-fazna 380 V solarna črpalka 4,0 kW/5,5 kW in inverter VFD za splošno uporabo podpirata dva načina delovanja, izbrana s parametrom P8-00.

Način solarne črpalke — P8-00 = 1

V tem načinu pogon uporablja fotonapetostno energijo za delovanje združljive črpalke z MPPT krmiljenjem in funkcijami samodejnega preklopa omrežja. Ko sončne energije ni dovolj, konfigurirano zaporedje preklopov omogoča sistemu uporabo električne energije iz omrežja. Ta ureditev je primerna za kmetijsko namakanje, oskrbo z vodo iz vrtin in druge črpalne aplikacije, kjer je sončna energija na voljo v delu delovnega dneva.

Splošni način — P8-00 = 0

V tem načinu pogon deluje kot običajen pretvornik s spremenljivo frekvenco za združljive motorje, vključno s črpalkami, ventilatorji, puhali in procesnimi stroji. Vektorsko krmiljenje brez senzorjev (SVC) in krmiljenje V/F podpirata različne zahteve glede krmiljenja motorja brez uporabe funkcije fotovoltaičnega črpanja.

CSIVEI lahko konfigurira način delovanja pred pošiljanjem. Način je mogoče spremeniti tudi s prilagoditvijo P8-00, kar omogoča, da se pogon ponovno dodeli drugi aplikaciji, ko se spremenijo zahteve za namestitev. Ustrezni parametri in ožičenje se morajo ujemati z izbranim načinom delovanja.

Zahteve za solarno polje in enosmerno napetost

Priporočeni fotovoltaični niz je odvisen od nazivne vrednosti pretvornika in električnih značilnosti modulov. Tabela B podaja konfiguracije modula in niza za dve možnosti modula: moduli 37±1 V z nazivno močjo 250 W±5 Wp in moduli 45±1 V z nazivno močjo 300 W±5 Wp.

Glavne omejitve na strani DC so:

Napetost serijskega niza je treba oceniti glede na dejansko napetost odprtega tokokroga modula in pričakovane delovne temperature. Razporeditve vzporednih nizov morajo slediti priporočeni konfiguraciji in veljavnim zahtevam za zaščito DC. Za pravilno delovanje razsmernika je bistvenega pomena vzdrževanje niza v določenih mejah napetosti.

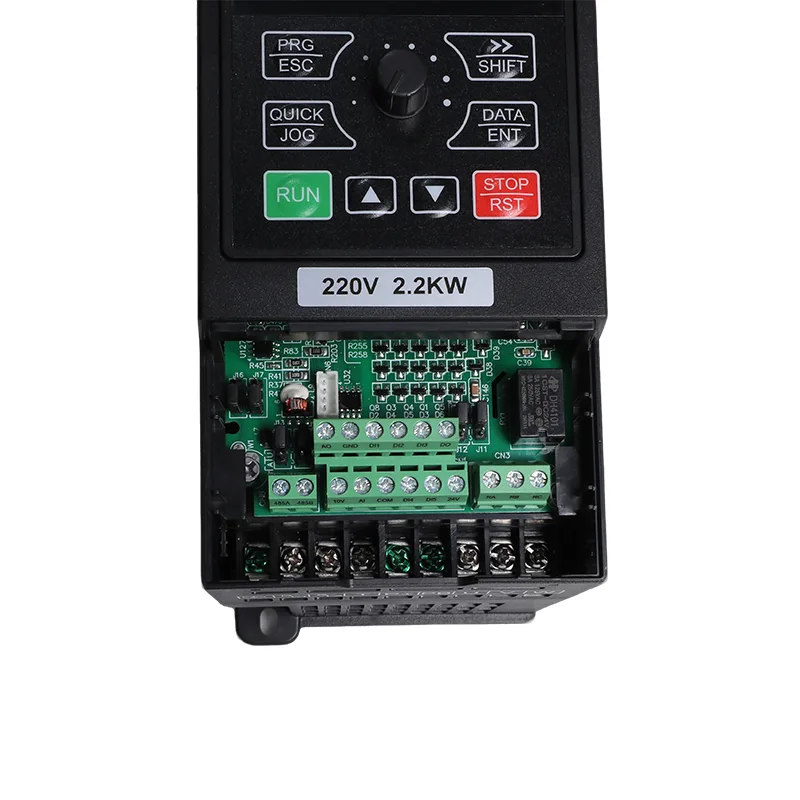

Okvir in namestitev

Oba modela imata enake dimenzije ohišja 245 × 142 × 181,3 mm in montažni vzorec 107 × 235 mm. Kompaktna zasnova za pritrditev na steno ali v omaro omogoča vgradnjo pogona v instalacijo za krmiljenje črpalke brez spreminjanja nazivne vrednosti motorja ali uporabe samo zaradi prilagoditve pretvornika.

Pretvornik ima ohišje IP20 in je namenjen za navpično namestitev na ustrezno zaščiteno mesto. Načrtovanje namestitve mora upoštevati delovno okolje, električno zaščito, napeljavo kablov in dostop za zagon in vzdrževanje. Splošno delovno temperaturno območje je od -10 °C do 50 °C, pri čemer je potrebno zmanjšanje moči nad 40 °C.

Specifikacije

Tabela A. Ocene modela

Tabela B. Priporočeni solarni niz

Tabela C. Splošne specifikacije (enake v celotnem obsegu iMaster)

Tipične aplikacije

Serija iMaster VFD-PC10 združuje upravljanje solarne črpalke s krmiljenjem motorja s spremenljivo frekvenco, zaradi česar sta modela s 4,0 kW in 5,5 kW primerna za vrsto ravnanja z vodo in industrijske uporabe.

Za naprave, ki potrebujejo tako fotovoltaično črpanje kot konvencionalno krmiljenje motorja, je mogoče 4,0kW/5,5kW 3-fazno 380V solarno črpalko in splošni inverter VFD določiti za predvideno delovanje in ustrezno konfigurirati.

Za vodne sisteme, ki zahtevajo regulacijo tlaka, lahko vgrajena funkcija PID uporabi ustrezen povratni signal za prilagoditev delovanja motorja okoli konfigurirane nastavljene vrednosti. Z ustrezno izbranim tlačnim oddajnikom in pravilno konfiguriranimi krmilnimi parametri lahko pogon uravnava sistemski tlak glede na spremembe povpraševanja. Končne nastavitve so odvisne od črpalke, motorja in aplikacije.

Tehnični poudarki

1. Samodejni preklop iz sončne energije v omrežje

2. Vgrajen PID nadzor

Vgrajeni PID podpira nadzor tlaka, pretoka ali temperature v zaprti zanki. Viri nastavitvenih in povratnih informacij so izbrani prek razpoložljivih parametrov FC-skupine.

3. Ključna PV in zaščita na strani motorja

4. Nadzor motorja in komunikacija

Splošni način podpira krmiljenje SVC in V/F, preobremenitveno zmogljivost 150 % za 60 sekund in komunikacijo RS485 z Modbus RTU.

5. Dva nastavljiva načina delovanja

P8-00 = 1: način solarne črpalke. P8-00 = 0: pretvorniški način za splošno uporabo. CSIVEI lahko nastavi način delovanja in zahtevane parametre pred pošiljanjem.

pogosta vprašanja

Zakaj model s 4 kW potrebuje 20 modulov, medtem ko model s 5,5 kW uporablja 18 x 2?

Enota s 4 kW poganja en sam niz, zato je niz zgrajen daljši, da doseže okno 550 do 750 VDC. Enota s 5,5 kW potrebuje približno dvojno moč niza, kar je lažje doseči z dvema vzporednima nizoma po 18. Oba ostaneta pod največjo močjo 900 VDC.

Ali lahko to naknadno vgradim v obstoječo črpalko, povezano z omrežjem?

Da, in to je najpogostejša namestitev. Pustite črpalko in kable pri miru, dodajte niz in odklopnik enosmernega toka ter povežite obstoječo oskrbo z R, S in T. Nastavite P8-15 na 0 za samodejno preklapljanje. Solar nosi dnevno obremenitev, omrežje pa prevzame, ko ni dovolj sonca.

Kako ustavim črpalko, ko je rezervoar poln?

Namestite plovno ali nivojsko stikalo na DI2 ali DI3. Polariteta sponk je nastavljena v F6-10, tako da deluje katera koli razporeditev kontaktov. Uporabite lahko tudi zaznavanje nivoja vode z umetno inteligenco, tako da P8-18 nastavite na 1 in prilagodite polni prag v P8-19 ter zakasnitev mirovanja v P8-20.

Katere napake bom dejansko videl na terenu?

Pogosti so A01 šibka sončna energija, A02 poln rezervoar, A03 pomanjkanje vode in A04 preobremenjenost motorja. Napake strojne opreme E01 do E30 pokrivajo previsoki tok, prenapetost, prenizko napetost, izgubo faze in previsoko temperaturo, z E43 za okvarjeno sondo nivoja in E44 za stanje prenizke obremenitve, ki se ne odpravi.

Ali je pogon zaščiten, če je kabel črpalke poškodovan?

ja Zaščita pred izgubo izhodne faze in zaznavanje kratkega stika motorja ob vklopu sta standardna, skupaj s previsokim tokom, prenapetostjo, prenizko napetostjo, previsoko temperaturo in preobremenitvijo.

Ali ga lahko uporabim na stroju, ki nima nobene zveze z vodo?

ja V splošnem načinu je to standardni trifazni pretvornik za ventilatorje, puhala, kompresorje in procesne črpalke, s krmiljenjem SVC ali V/F, PID in Modbus. Naročite ga v tem načinu in prispe konfiguriran za delo. In enoto, kupljeno v načinu solarne črpalke, lahko pozneje premaknete čez s P8-00.

Ali lahko pred pošiljanjem nastavimo lastne privzete parametre?

ja Povejte nam nazivne vrednosti motorja, konfiguracijo plošče in kakršne koli nastavitve, specifične za lokacijo, ki jih želite, in naložili jih bomo, preden enota odide. To prihrani čas za zagon na mestu in to je razlog, zakaj mnogi distributerji kupujejo konfigurirano in ne privzeto.
