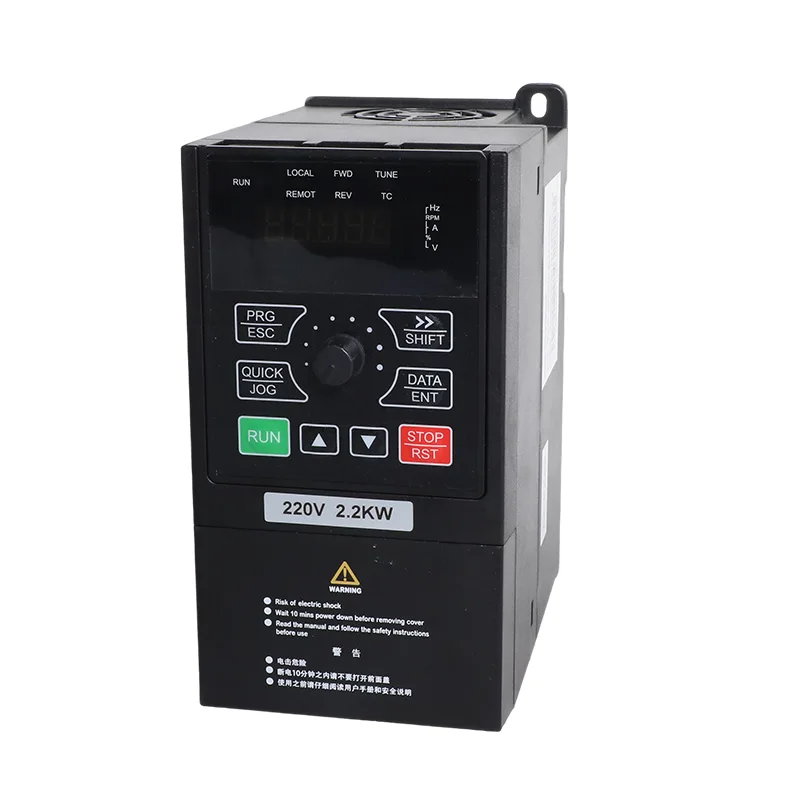

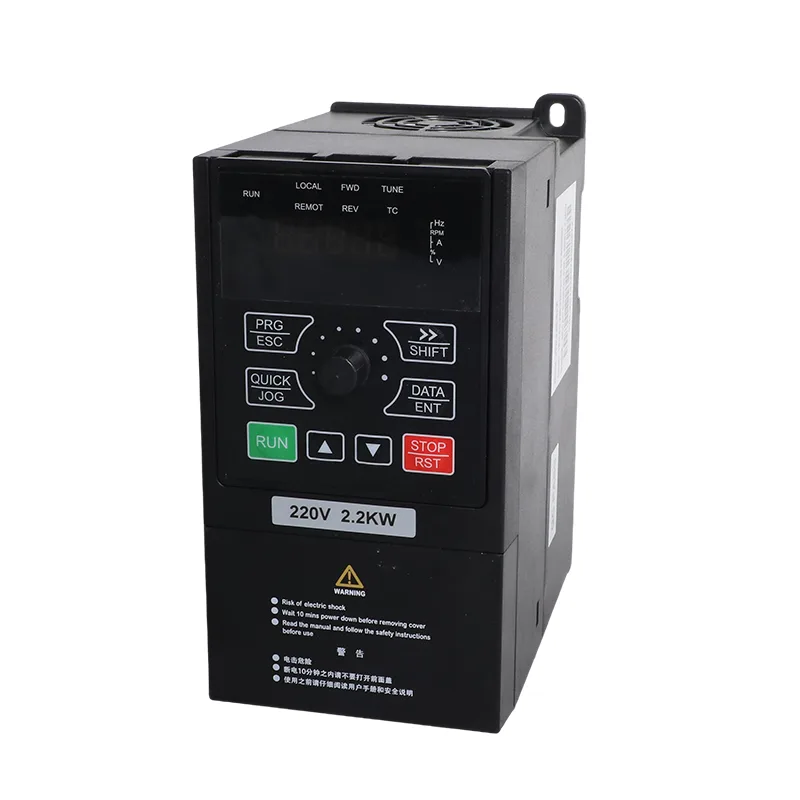

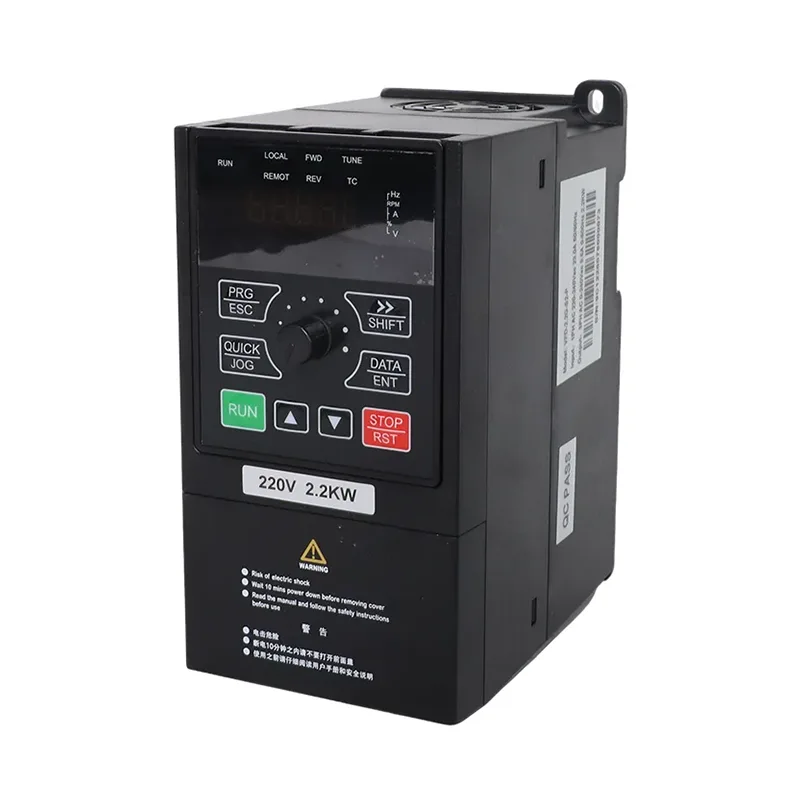

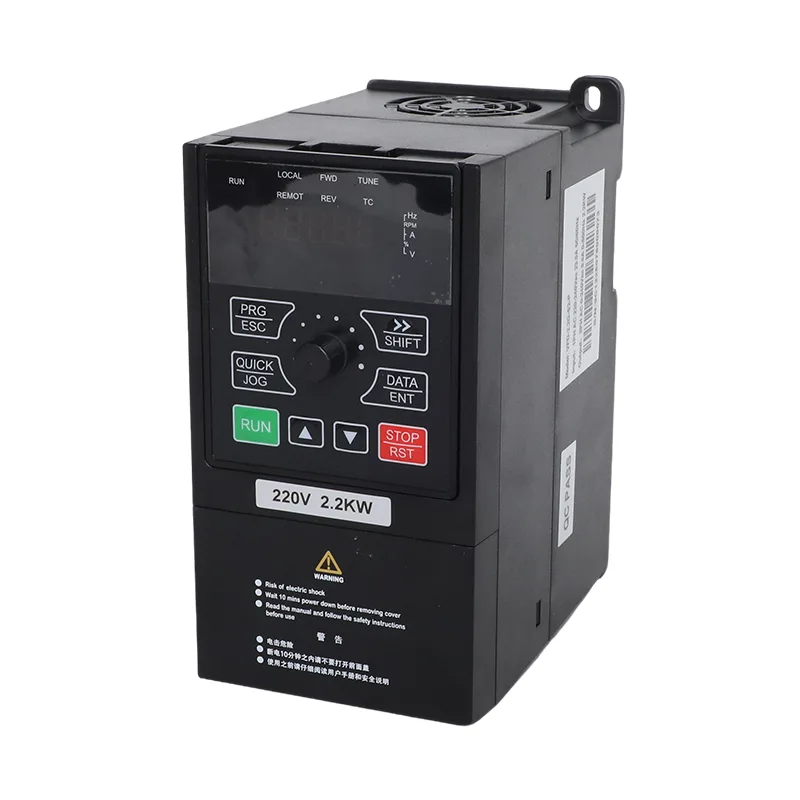

CSIVEI 4,0kW/5,5kW 1-fazna 230V solarna črpalka in inverter VFD za splošno uporabo je namenjena lokacijam, ki morajo upravljati motorje s 4,0 kW ali 5,5 kW, vendar imajo enofazno napajanje z izmeničnim tokom namesto trifaznega električnega priključka. VFD-PC10-4.0G-S2-MK zagotavlja 17 A izhodnega toka, medtem ko VFD-PC10-5.5G-S2-MK zagotavlja 25 A. Njihovi navedeni AC vhodni tokovi so 32 A oziroma 45 A, zato je treba napajalni tokokrog, odklopnik in kabel izbrati za dejanski vhodni tok.
Na strani enosmernega toka pogon sprejme fotonapetostno polje, ki je konfigurirano za njegove napetostne meje. Priporočeno območje MPPT je 250–350 VDC, priporočeno območje napetosti odprtega tokokroga polja je 360–430 VDC, največja vhodna napetost DC pa je 450 VDC. Te omejitve so še posebej pomembne, ko so nizi povezani vzporedno ali ko niz deluje v hladnih pogojih, kjer lahko napetost odprtega tokokroga modula naraste.
Način solarne črpalke (P8-00 = 1): Pogon uporablja MPPT za fotovoltaično črpanje in zagotavlja funkcije, povezane s črpalko, vključno z upravljanjem pri šibki svetlobi, zaščito pred preobremenitvijo in možnostmi nadzora nivoja vode. Ko je rezervno omrežje del namestitve, je treba parametre preklopa in zunanjo preklopno ureditev konfigurirati v skladu s priročnikom.
Splošni način (P8-00 = 0): Pogon deluje kot običajen pretvornik s krmiljenjem SVC ali V/F, vgrajenim PID in komunikacijo RS485 Modbus RTU. Ta način je mogoče uporabiti za združljive črpalke, ventilatorje, puhala in drugo opremo na motorni pogon brez uporabe funkcije krmiljenja solarne črpalke.
Način delovanja je mogoče nastaviti pred odpremo in spremeniti prek P8-00, ko se spremenijo zahteve aplikacije. To omogoča distributerjem in monterjem, da določijo predvideno uporabo, hkrati pa obdržijo možnost, da pretvornik pozneje ponovno konfigurirajo, glede na ustrezne nazivne vrednosti motorja, ožičenje in nastavitve parametrov.
Za solarno črpanje 4,0kW/5,5kW 1-fazna 230V solarna črpalka in inverter za splošno uporabo VFD uporabljata postavitev niza, specifično za model: različica 4,0 kW uporablja dva vzporedna niza, medtem ko različica 5,5 kW uporablja tri. Pri modulih 37±1 V, 250 W±5 Wp tabela določa 11 modulov na niz; z moduli 45±1 V, 300 W±5 Wp določa 9 modulov na niz. Preden priključite niz, izračunajte napetost odprtega tokokroga niza z uporabo izbranih podatkov modula in lokalnih temperaturnih pogojev ter jo ohranite v mejah, navedenih za pogon.
Za instalacije, ki uporabljajo rezervoar za shranjevanje ali so odvisne od razpoložljivosti vode iz vodnjaka, pogon podpira možnosti vnosa nivoja vode in zaščito pred preobremenitvijo. Zaznavanje nivoja vode z umetno inteligenco je mogoče konfigurirati s P8-18, pri čemer sta prag in zakasnitev mirovanja nastavljena s P8-19 in P8-20. Vedenje ponastavitve pod obremenitvijo je konfigurirano prek P8-26. Te funkcije pomagajo uskladiti delovanje črpalke z nivojem rezervoarja in razpoložljivostjo vode, ko so nameščeni pravilni senzorji in parametri.
| Postavka | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Uporaben motor | 4,0 kW / 5 KM | 5,5 kW / 7,5 KM |
| Nazivna zmogljivost | 5,9 kVA | 11 kVA |
| Vhodni tok | 32 A | 45 A |
| Izhodni tok | 17 A | 25 A |
| AC vhodna napetost | AC 1 PH 220 V (-15 %) do 240 V (+10 %) | |
| Maks. DC vhodna napetost | 450 VDC | |
| Priporočeno območje Voc | 360 do 430 VDC | |
| Priporočeno območje MPPT | 250 do 350 VDC | |
| Območje začetne napetosti | 160 do 450 VDC, parameter nastavljiv | |
| Nazivna izhodna napetost | 3 PH ali 1 PH 220 V AC | |
| Raven hrupa | 50 dBA maks. |
| Model | 37±1 V moduli, 250 W±5 Wp | 45±1 V moduli, 300 W±5 Wp | ||
| Moduli na niz | Strune | Moduli na niz | Strune | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Postavka | Specifikacija |
| Nazivna frekvenca | 50/60 Hz |
| Vhodno frekvenčno območje | ±5 % (47,5 do 63 Hz) |
| Izhodna napetost | 0 na vhodno napetost |
| Izhodna frekvenca | 0,1 do 500 Hz |
| Največja frekvenca | 0 do 500 Hz (SVC in V/F krmiljenje) |
| Nosilna frekvenca | 0,8 kHz do 8 kHz, samodejno prilagojeno obremenitvi (podprto do 16 kHz) |
| Frekvenčna ločljivost | Digitalna nastavitev 0,01 Hz; analogna nastavitev 0,025 % največje frekvence |
| Nadzorni način | Brezsenzorski vektorski nadzor (SVC); V/F krmiljenje |
| Začetni navor | 0,5 Hz / 150 % (SVC) |
| Razpon hitrosti | 1:100 (SVC) |
| Natančnost stabilnosti hitrosti | ±0,5 % (SVC) |
| Preobremenitvena zmogljivost | 150 % nazivnega toka za 60 s; 170 % za 12 s; 190 % za 1,5 s |
| Povečanje navora | Samodejno povečanje navora; ročno povečanje 0,1 % do 30,0 % |
| V/F krivulja | Linearna, večtočkovna in kvadratna krivulja (moč 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F ločitev | Popolna ločitev, polovična ločitev |
| Pospešek/pojemek | Linearna ali S-krivulja, 0,0 do 6500,0 s |
| DC zaviranje | Začetna frekvenca 0,00 Hz do največje frekvence; čas 0,0 do 36,0 s; trenutno 0,0 % do 100,0 % |
| JOG nadzor | JOG frekvenca 0,00 Hz do največje frekvence (privzeto 5 Hz); pospeševanje/zaviranje 0,0 do 6500,0 s |
| Vgrajen PID | Da, za zaprto zanko tlaka, pretoka ali temperature brez zunanjega krmilnika |
| AVR | Izhodna napetost ostane stabilna, ko omrežna napetost niha |

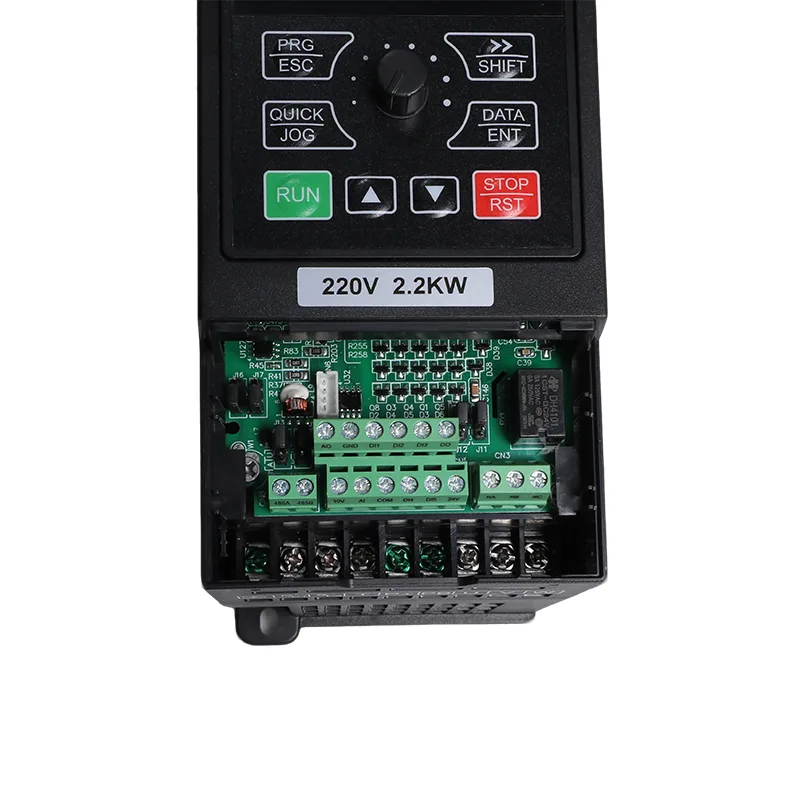

| Vhodne sponke | 5 digitalnih vhodov, DI5 podpira hiter impulz do 50 kHz; 1 analogni vhod 0-10 V ali 0-20 mA; 1 vhod potenciometra s tipkovnico |
| Izhodne sponke | 1 hitri impulzni izhod do 50 kHz; 1 relejni izhod; 1 analogni izhod 0-20 mA ali 0-10 V |
| Komunikacija | RS485, Modbus RTU |
| Zaščita | Zaznavanje kratkega stika motorja ob vklopu, izguba izhodne faze, previsok tok, prenapetost, prenizka napetost, previsoka temperatura, preobremenitev, podobremenitev, šibka svetloba |
| Delovna temperatura | -10°C do 50°C; znižanje 1 % na 1 °C nad 40 °C |
| Temperatura skladiščenja | -20°C do 60°C |
| Vlažnost | Pod 95 % RH, brez kondenzacije |
| Nadmorska višina | Pod 1000 m; zmanjšajte za 1 % na 100 m od 1000 do 3000 m |
| Vibracije | Pod 5,9 m/s² (0,6 g) |
| Ohišje | IP20, stenska montaža ali omarica, navpična namestitev |
| Distribucijski sistem | TN, TT |
| EMC / varnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Modeli z močjo 4,0 kW in 5,5 kW zagotavljajo izhodni tok 17 A in 25 A. Začetni navor SVC je določen pri 150 % pri 0,5 Hz, s preobremenitveno zmogljivostjo 150 % nazivnega toka za 60 sekund. Njihovi nazivni vhodni tok 32 A in 45 A pomenijo pravilno izbiro napajanja, odklopnika in kabla.
Model s 4,0 kW uporablja dva niza, model s 5,5 kW pa tri. Niz naj bo znotraj priporočenega območja odprtega tokokroga 360–430 VDC in največ 450 VDC; uporabite fotonapetostni odklopnik in kombinirano omarico za vzporedne nize.
Zaščita pred preobremenitvijo in nastavljivo zaznavanje nivoja vode podpirata logiko zaustavitve in ponovnega zagona črpalke, ko so nastavljeni ustrezni vhodi in parametri.
P8-00 izbere način solarne črpalke ali splošni način. Slednji podpira krmiljenje SVC/V/F, vgrajen PID in RS485 Modbus RTU.
Uporabite napravo za prenapetostno zaščito tipa II, ko je polje oddaljeno več kot 10 m od pogona. Priročnik priporoča izhodni reaktor, ko je kabel črpalke daljši od 50 m.
4,0kW/5,5kW 1-fazna 230V solarna črpalka in inverter VFD za splošno uporabo je namenjena napravam, ki potrebujejo moč motorja 4,0 kW ali 5,5 kW, vendar ne morejo uporabljati trifaznega električnega napajanja. Njegova konfiguracija solarne črpalke je primerna za uporabo v vodi, medtem ko način za splošno uporabo razširja uporabo na združljivo opremo na motorni pogon.
Model s 5,5 kW ima navedeni vhodni tok 45 A. Napajanje, odklopnik in kabel morajo ustrezati namestitvenemu toku in veljavnim električnim zahtevam. Sončno delovanje lahko zmanjša količino energije, črpane iz omrežja, ko je sončna energija na voljo, vendar je dejanska uporaba omrežja odvisna od polja, obremenitve črpalke in delovnih pogojev.
Priporočena konfiguracija polja zagotavlja večjo fotovoltaično zmogljivost za model z višjo nazivno močjo 5,5 kW. V tabeli B so navedeni trije vzporedni nizi za različico 5,5 kW in dva za različico 4,0 kW. Potrdite skupno moč niza, niz napetosti odprtega tokokroga in tok glede na specifikacije modula in pretvornika.
PV in omrežne povezave, preklopne naprave in nastavitve parametrov morajo slediti priročniku iMaster za izbrani način delovanja. Ne zapirajte solarnih in omrežnih stikal hkrati, razen če navedeno vezje in zaščitna ureditev tega izrecno dovoljujeta. Nastavitve za zagon in preklop, vključno s P8-15, je treba uporabiti v skladu s shemo ožičenja proizvajalca.
Velikost kabla določite glede na tok polja, dolžino kabla, pogoje namestitve in veljavne električne zahteve. Uporabite kabel, ki je primeren za zunanje fotovoltaične storitve. Navodila za namestitev določajo enosmerni odklopnik na fotonapetostnem vhodu in fotovoltaično kombinirano omarico, ko so nizi povezani vzporedno.
Zaščita pred preobremenitvijo je zagotovljena za zaznavanje pogojev, kot je izguba vodne obremenitve. Priložene informacije o parametrih navajajo 25-odstotno stopnjo zaznave, 60 s potrditveni čas in 120 s zakasnitev ponastavitve. Če je uporabljena sonda nivoja in ne uspe, lahko pogon sporoči E43. Preverite konfigurirane pragove in zakasnitve glede na dejansko črpalko in namestitev.
ja P8-00 izbere način solarne črpalke ali splošni način. Splošni način podpira krmiljenje SVC ali V/F, vgrajen PID in Modbus RTU. CSIVEI lahko nastavi zahtevani način pred pošiljanjem, način delovanja pa lahko spremenite pozneje z nastavitvijo parametrov, ko sta aplikacija in ožičenje primerna.
O blagovni znamki OEM in konfiguraciji parametrov pred odpremo se je mogoče pogovoriti ob povpraševanju. Navedite zahtevano količino in umetniško delo etikete, da lahko CSIVEI potrdi razpoložljivo ureditev, ceno in urnik.
