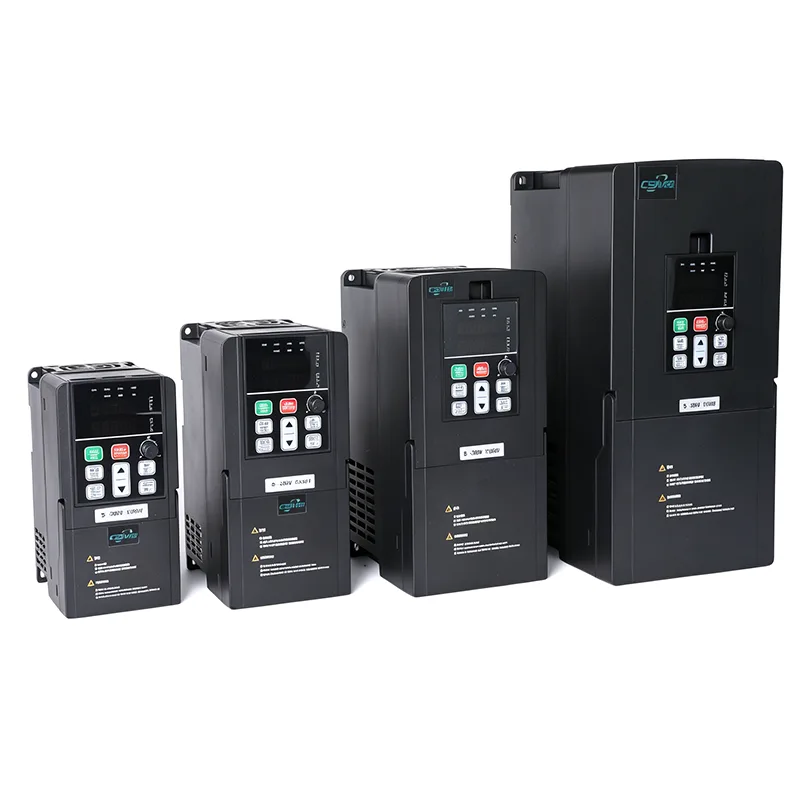

320kw VFD pretvornik za 3-fazni motor

CSIVEI 320kw VFD pretvornik za trifazni motor je vsestranski osnovni pogon za krmiljenje trifaznega motorja. Zasnovan za majhno industrijsko opremo, delavniške stroje in lahke naloge avtomatizacije, ponuja zanesljivo delovanje v kompaktnem odtisu. Vsebuje oba načina V/F in vektorskega krmiljenja brez senzorja, vgrajen krmilnik PID in podporo za zunanjo tipkovnico ali upravljanje na daljavo. Ohišje IP20 z možnostjo montaže ena ob drugi omogoča učinkovito namestitev plošče. Z enostavno konfiguracijo parametrov in robustno konstrukcijo zagotavlja trdne temelje za osnovne aplikacije za nadzor hitrosti motorja.

Parametri izdelka

Tipične aplikacije

CSIVEI 320kw VFD pretvornik za 3-fazni motor je najboljša rešitev za krmiljenje motorja z izjemno visoko močjo:

Mega črpalke – veliki vodovodi, protipoplavne črpališča

Rudarstvo in minerali – veliki mlini, visokozmogljivi drobilniki

Nafta in plin – glavne cevovodne črpalke, zaganjalniki plinskih turbin, kompresorske postaje

Cement – ​​pogoni rotacijskih peči, veliki ventilatorji

Pomorski pogon – glavni pogonski pogoni plovil

Ta pogon, zasnovan za neprekinjeno delovanje v težkih pogojih, ima napredno toplotno upravljanje, redundantno hlajenje in obsežne diagnostične zmogljivosti.

Funkcije, specifične za aplikacijo

Serija CSIVEI VFD vključuje specializirane funkcije, prilagojene običajnim industrijskim aplikacijam, ki poenostavljajo načrtovanje sistema in izboljšujejo zmogljivost.

Vgrajen PID za krmiljenje črpalke in ventilatorja – idealno za oskrbo z vodo s stalnim pritiskom, sisteme HVAC in prezračevalne aplikacije. Pogon sprejema neposreden vnos iz senzorjev tlaka ali pretoka in samodejno prilagodi hitrost, da ohrani nastavljeno vrednost.

Dinamično zaviranje – vgrajena zavorna enota pri izbranih modelih omogoča povezavo zunanjih zavornih uporov, kar omogoča hitro upočasnjevanje in natančno ustavljanje za aplikacije, kot so žerjavi, dvigala in centrifuge.

Leteči zagon – pogon lahko gladko zajame vrteči se motor, ne da bi ga pred tem zaustavil, s čimer se odpravijo neprijetna spotikanja pri aplikacijah z ventilatorji na veter ali prostim tekom obremenitev.

Požarni način (gasilski način) – v aplikacijah za zaščito pred požarom lahko pogon preglasi napake in nadaljuje z delovanjem, da zagotovi delovanje kritičnih sistemov prezračevanja ali oskrbe z vodo v nujnih primerih.

Funkcija čiščenja črpalke – občasno vrti črpalko v obratni smeri, da prepreči nastajanje vodnega kamna in zamašitev pri uporabi z umazano vodo ali odpadno vodo, s čimer podaljša življenjsko dobo črpalke in zmanjša vzdrževanje.

pogosta vprašanja

Ali lahko VFD uporabljam na prostem ali v okoljih za pranje?

Standardni pogoni IP20 morajo biti v čisti in suhi plošči. Za zunanja ali težka okolja ponuja CSIVEI višje ocene IP:

IP40 – dobro za prašne prostore, kot so tekstilne tovarne ali obdelava lesa

IP54/IP55 – zaščita pred prahom in brizganjem; deluje za zunanje ograjene prostore in prostore za izpiranje

IP66 – popolnoma odporen proti prahu in prenese močne vodne curke; primeren za predelavo hrane, avtopralnice ali uporabo na prostem brez dodatnih ohišij

Če so prisotni jedki plini, je priporočljiva konformna prevleka na PCB.

Kako naj izberem pravo320kw VFD pretvornik za 3-fazni motorza moj motor?

Upoštevati je treba nekaj stvari:

Moč motorja - VFD se mora ujemati ali biti nekoliko večji od nazivne vrednosti motorja.

Vhodna napetost – enofazna 230 V ali trifazna 400 V, poskrbite, da ustreza vašemu omrežju.

Vrsta obremenitve – obremenitve s konstantnim navorom, kot so tekoči trakovi ali ekstruderji, običajno potrebujejo VFD velikosti 100–120 % moči motorja. Obremenitve s spremenljivim navorom, kot so ventilatorji in črpalke, lahko pogosto uporabljajo VFD, ki se ujema z močjo motorja, poleg tega pa prihranite energijo.

Okolje – za prašne, vlažne ali zunanje lokacije izberite višjo oceno IP (IP40, IP54, IP66) ali postavite pogon v zaščiteno ohišje.

Komunikacija—če se morate pogovarjati s PLC-jem ali SCADA, preverite, ali pogon podpira vaš protokol (Modbus RTU je standard; Profibus, Ethernet/IP itd. so neobvezni).

CSIVEI ima tudi orodje za določanje velikosti in tehnično podporo, če želite drugo mnenje.

Ali potrebujem zunanji zavorni upor?

Odvisno je. Če potrebujete hiter pojemek ali ima tovor visoko vztrajnost – na primer centrifuge, žerjavi, dvigala ali navijala – potem da, potrebovali ga boste. Pri pogonih, ki imajo notranjo zavorno enoto, upor skrbi za regenerativno energijo, da se izogne ​​napakam zaradi prenapetosti in skrajša čas ustavitve. Pri ventilatorjih in črpalkah s počasnejšim pojemkom ga lahko običajno preskočite.

Kakšne zaščite so vgrajene v pogon?

Pogoni CSIVEI vključujejo soliden nabor zaščit: prenapetost, prenizka napetost, previsoki tok, kratek stik, previsoka temperatura (hladilno telo), izguba faze na vhodu ali izhodu in preobremenitev motorja (elektronska toplotna preobremenitev, I²t). Ti pomagajo ohranjati zanesljivo delovanje in podaljšujejo življenjsko dobo opreme.

Ali lahko poganjam več motorjev iz enega VFD?

Da, z enim pretvornikom lahko vzporedno poganjate več motorjev, če: skupna poraba toka ostane znotraj izhodne moči pretvornika, ima vsak motor lastno toplotno zaščito pred preobremenitvijo in uporabljate krmiljenje V/F (vektorsko krmiljenje ni priporočljivo za nastavitve z več motorji). To je običajno za nize ventilatorjev, transportne dele ali črpalne postaje, kjer motorji tečejo z enako hitrostjo skupaj.

Primer stranke: industrijski prezračevalni ventilator

Obrat za proizvodnjo pohištva je zahteval natančen nadzor pretoka zraka za sistem za zbiranje prahu. Neprekinjeno delovanje ventilatorjev pri polni hitrosti je bilo neučinkovito in je povzročalo čezmeren hrup.

Rešitev: CSIVEI 320kw VFD pretvornik za 3-fazni motor je bil nameščen na glavni izpušni ventilator s senzorjem tlaka, ki spremlja tlak v kanalu za uravnavanje hitrosti ventilatorja.

Rezultati:

Hitrost ventilatorja se samodejno prilagaja zahtevam po zbiranju prahu

Prihranek energije 45 % med delovanjem z delno obremenitvijo

Raven hrupa se zmanjša za 12 dB, kar izboljša delovne pogoje

Zmanjšana mehanska obraba ležajev in jermenov ventilatorjev

Sistem zdaj izpolnjuje cilje okoljske skladnosti in operativne učinkovitosti.
