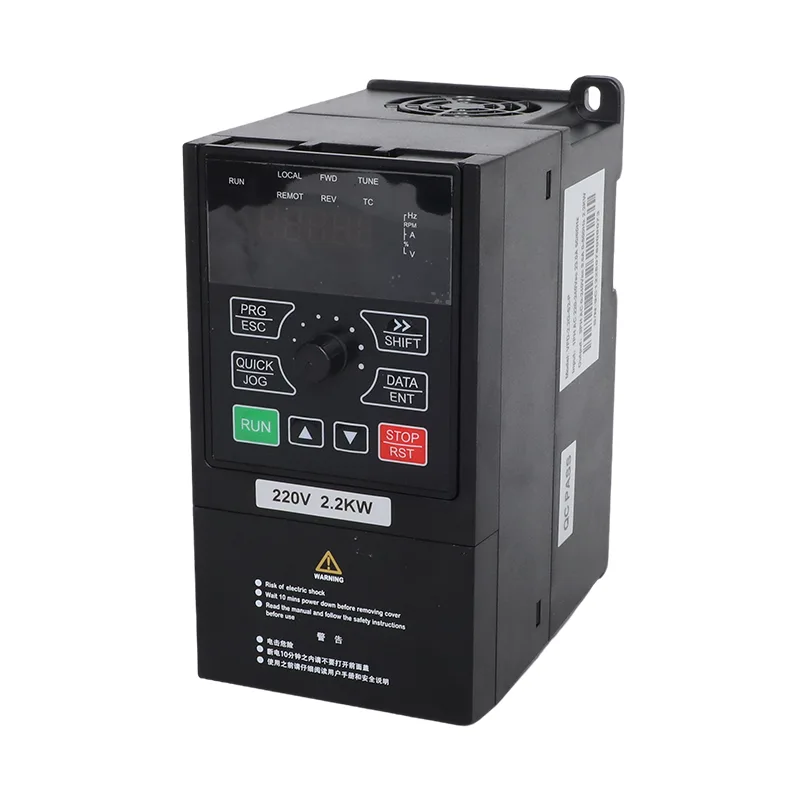

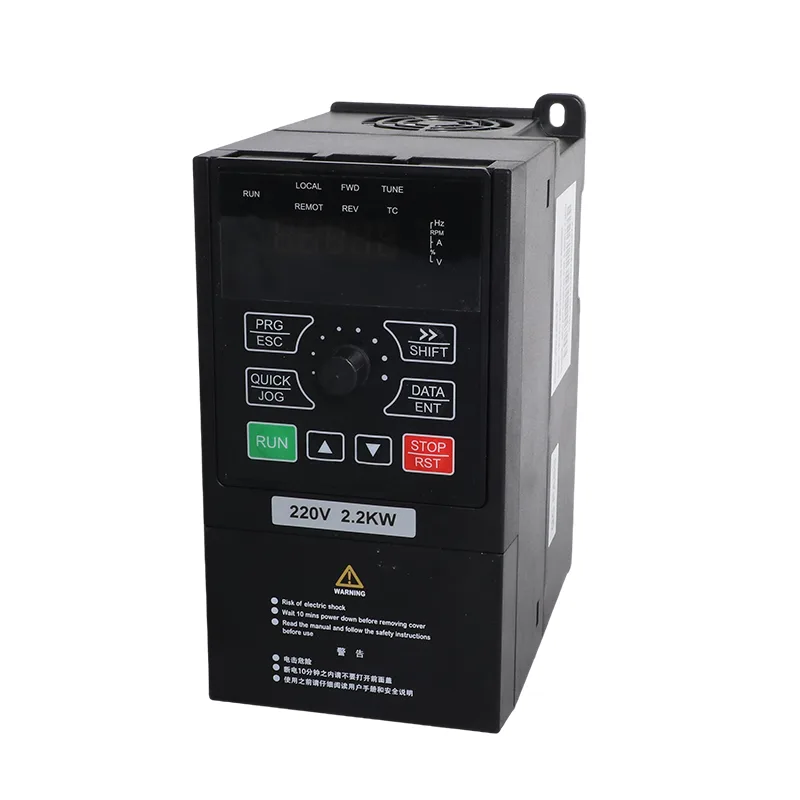

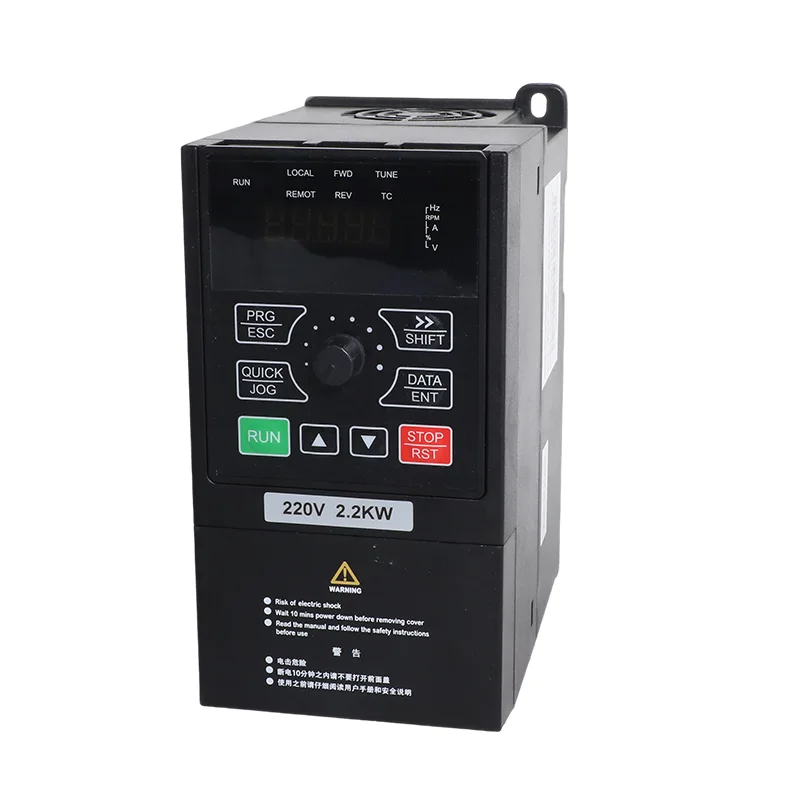

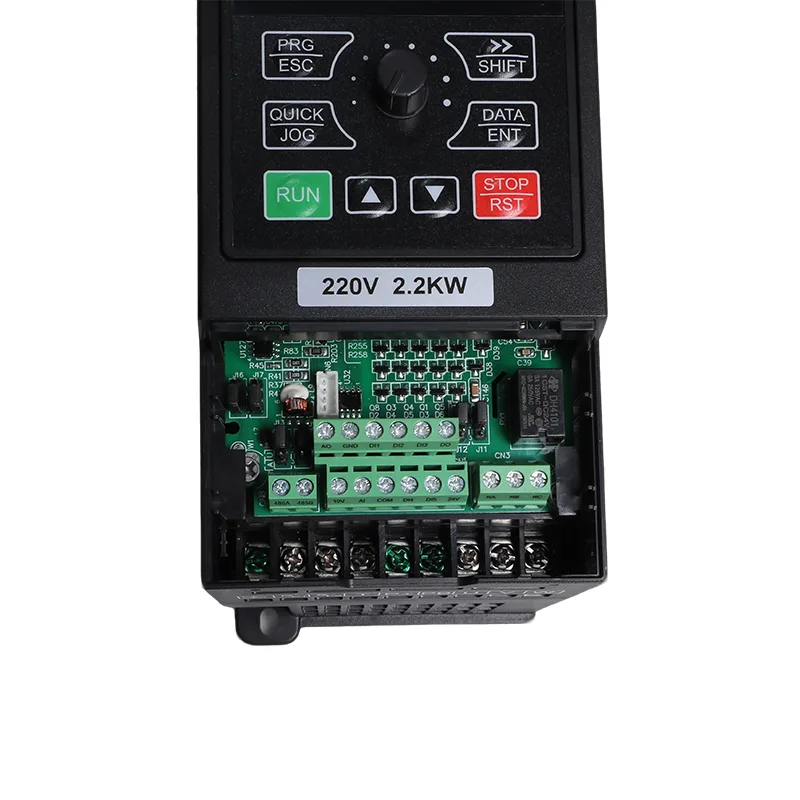

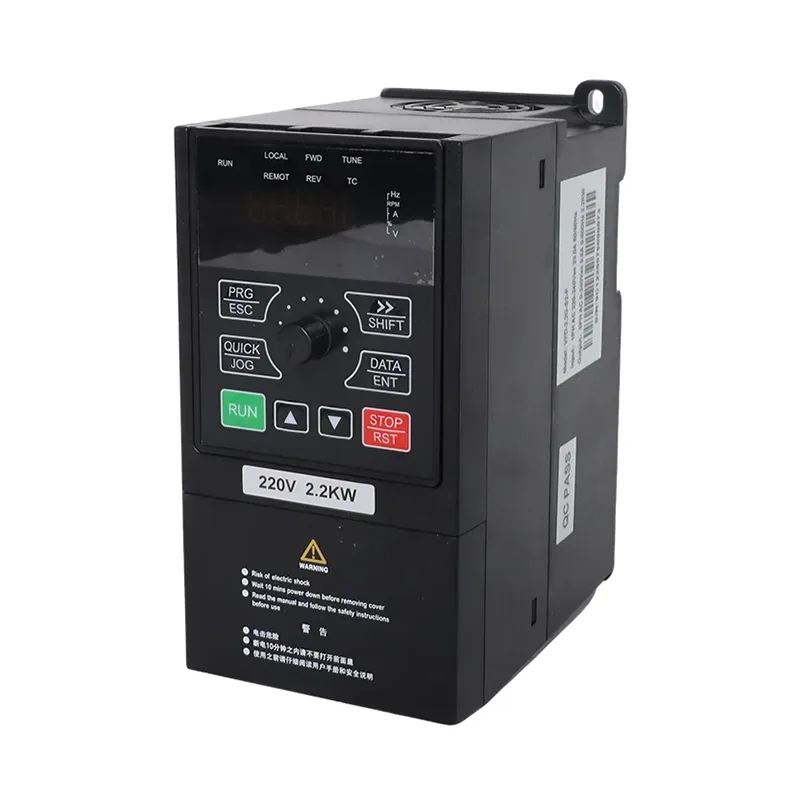

30kW/37kW 3-fazna 380V solarna črpalka in inverter VFD za splošno uporabo

30kW/37kW 3-fazna 380V solarna črpalka in inverter VFD za splošno uporabo sta na voljo v dveh modelih: VFD-PC10-30G-T4-MK in VFD-PC10-37G-T4-MK. Oba uporabljata trifazni izmenični vhod in podpirata solarno črpalko ali splošno delovanje glede na izbrano konfiguracijo.

Pri aplikacijah solarnih črpalk pogon krmili motor črpalke z uporabo energije iz fotonapetostnega polja. V splošnem načinu zagotavlja krmiljenje motorja s spremenljivo frekvenco za združljivo industrijsko opremo. Izbira modela je odvisna od nazivne moči in toka motorja, pogojev delovanja črpalke, razpoložljivega vira energije in zahtevanih krmilnih funkcij.

Načini delovanja

Za 3-fazno 380-voltno solarno črpalko 30 kW/37 kW in inverter VFD za splošno uporabo se način delovanja izbere prek parametra P8-00 v skladu z veljavno konfiguracijo modela.

1. Način solarne črpalke

Način solarne črpalke je namenjen aplikacijam črpalk, ki jih napaja fotovoltaični niz. Nadzorne funkcije, navedene za ta način, vključujejo sledenje maksimalne moči (MPPT) in logiko zaščite pred šibko svetlobo.

PV polje mora biti konfigurirano v okviru mejnih vrednosti enosmerne napetosti pogona. Moč črpalke je odvisna od razpoložljive sončne energije, zahtev motorja, značilnosti črpalke in pogojev na lokaciji.

Kadar je potrebna podpora omrežju ali generatorju, morata vhodna preklopna ureditev in ožičenje slediti ustreznemu diagramu modela. Potrdite, ali so za izbrano namestitev potrebne zunanje preklopne komponente, namesto da predpostavljate, da so vse preklopne funkcije v pogonu.

2. Splošni inverterski način

Način za splošne namene je namenjen združljivi opremi na motorni pogon, ki zahteva nadzor s spremenljivo frekvenco. Naštete funkcije vključujejo krmiljenje SVC in V/F, vgrajen PID, nastavljivo pospeševanje in zaviranje ter komunikacijo Modbus RTU.

Način delovanja in nastavitve parametrov je treba določiti med zagonom. Upoštevajte uporabniški priročnik za natančen model, ko konfigurirate krmilni vir, podatke motorja, vhodne sponke in ukaze za delovanje.

Specifikacije

Tabela A. Ocene modela

Tabela B. Priporočena sončna elektrarna

Pri načrtovanju fotonapetostnega niza obravnavajte zgornje konfiguracije kot referenčne ureditve in ne kot univerzalna pravila za določanje velikosti. Pred dokončanjem niza potrdite specifikacije modula, pogoje delovanja črpalke in zahteve lokacije.

Zasnova fotonapetostnega niza mora upoštevati dejansko napetost odprtega tokokroga (Voc), delovno napetost, temperaturne koeficiente modula in najnižjo temperaturo mesta. Preverite, da izračunani niz Voc v hladnem vremenu ne presega največje enosmerne vhodne napetosti pogona in da je pričakovana delovna napetost združljiva z njegovim obsegom MPPT. Končna konfiguracija mora upoštevati tudi nazivno moč motorja črpalke, skupno dinamično višino, dnevno porabo vode in sončne pogoje na lokaciji.

Tabela C. Splošne specifikacije (enako v celotnem obsegu iMaster)

Tehnične značilnosti

1. Območje napetosti MPPT in PV

Pogon ima navedeno največjo enosmerno vhodno napetost 900 VDC in priporočeno delovno območje MPPT 450–600 VDC. Te vrednosti služijo različnim namenom: največja vhodna napetost je zgornja meja, medtem ko se območje MPPT nanaša na normalno fotovoltaično delovanje.

Napetost odprtega tokokroga polja in delovno napetost je treba med načrtovanjem sistema oceniti ločeno. Ne uporabljajte največje vhodne napetosti kot ciljne delovne napetosti za PV niz.

2. Nadzor motorja

Navedeni načini krmiljenja so brezsenzorski vektorski nadzor (SVC) in V/F nadzor. Pri SVC je navedeni začetni navor 150 % pri 0,5 Hz. Navedeno območje hitrosti je 1:100, z natančnostjo stabilnosti hitrosti ±0,5 %.

Dejanska zmogljivost motorja je odvisna od parametrov motorja, značilnosti obremenitve, pogojev namestitve in nastavitev zagona.

3. PID in komunikacija

Vgrajeno funkcijo PID je mogoče uporabiti za zaprtozančne krmilne aplikacije, ki vključujejo tlak, pretok ali temperaturo, kjer so na voljo zahtevani senzorji in konfiguracija sistema.

Komunikacija poteka prek RS485 z uporabo Modbus RTU. Razpoložljivi digitalni in analogni vhodi in izhodi podpirajo konfigurirane nadzorne in nadzorne funkcije.

4. Zaščitne funkcije

• Zaznavanje kratkega stika motorja ob vklopu
• Zaščita pred izgubo izhodne faze
• Pretokovna zaščita
• Prenapetostna in podnapetostna zaščita
• Zaščita pred previsoko temperaturo
• Zaščita pred preobremenitvijo in preobremenitvijo
• Zaščita pred šibko svetlobo

Zaščitne funkcije ne nadomestijo pravilne izbire motorja, električne zaščite, ožičenja ali zagona sistema.

5. Preobremenitvena zmogljivost

Navedene stopnje preobremenitve so:

Te ocene opisujejo določeno kratkotrajno preobremenitveno zmogljivost. Sami po sebi ne določajo primernosti za zagonske zahteve določene črpalke. Med izbiro je treba preveriti nazivni tok motorja, čas pospeševanja in značilnosti obremenitve.

Tipične aplikacije

1. Namakanje in prenos vode v kmetijstvu

Primerno za ocenjevanje v namakalnih črpalnih sistemih, kjer se nazivna moč motorja, moč črpanja in razpoložljivo PV polje ujemajo s specifikacijami pogona. Pri konfiguraciji sistema je treba upoštevati povpraševanje po vodi, skupno višino in sončne razmere na lokaciji.

2. Zajem in prenos komunalne surove vode

Lahko se upošteva kot združljive črpalke za dovod in prenos surove vode. Preden izberete model, potrdite tok motorja, zahtevano delovno frekvenco, zahteve za krmiljenje in kakršno koli rezervno napajanje.

3. Prenos in kroženje industrijske vode

V načinu za splošne namene se pogon lahko uporablja za združljive aplikacije industrijskih črpalk, vključno s prenosom procesne vode, kroženjem hladilne vode in drugimi motorno gnanimi sistemi, ki zahtevajo nadzor s spremenljivo frekvenco.

4. Oddaljene ali sezonske črpalne naprave

Za instalacije z omejeno ali spremenljivo razpoložljivostjo omrežja je pogon mogoče oceniti kot del solarnega črpalnega sistema z ustrezno zasnovanim rezervnim napajanjem. Za določeno namestitev je treba potrditi rezervni vir, ureditev preklopa in zaporedje delovanja.

Premisleki glede namestitve in izbire

1. Preverite oceno motorja

Preverite imensko tablico motorja, nazivni tok, napetost, moč in zahteve glede delovanja. Samo nazivna moč pogona ne zadostuje za vzpostavitev združljivosti z vsakim motorjem črpalke.

2. Preverite napetost PV polja

Potrdite specifikacije modula in izračunajte napetost niza pod najnižjo pričakovano temperaturo mesta. Prepričajte se, da največji izračunani Voc ostane znotraj meje vhodnega enosmernega toka pogona in da je normalno delovanje združljivo z območjem MPPT.

3. Potrdite zahteve za rezervno napajanje

Če je potrebno delovanje omrežja ali generatorja, preverite napetost vira izmeničnega toka, frekvenco, zmogljivost, ožičenje in preklopne komponente, določene za namestitev. Ne priključujte ali zamenjajte virov napajanja brez upoštevanja sheme ožičenja modela.

4. Preglejte dolžino kabla motorja

Za kable motorja, daljše od 50 m, preverite ustrezen priročnik za priporočila za izhodne dušilke in dovoljene dolžine kablov. Dolžina kabla, izolacija motorja in pogoji namestitve vplivajo na primernost izhodne povezave.

5. Dovolite okoljsko zmanjšanje

Upoštevajte temperaturo okolice, nadmorsko višino, prezračevanje in pogoje v zaprtem prostoru. Zahteve za znižanje moči je treba uporabiti, ko namestitev presega navedene pogoje delovanja.

Ohišje IP20 ne zagotavlja zaščite pred vdorom vode. Pogon namestite v okolje in ohišje, ki je primerno za navedene zahteve glede stopnje zaščite, temperature in prezračevanja.

pogosta vprašanja

1. Koliko panelov potrebuje črpalka 37 kW?

Devet nizov po 18 modulov pri 250 W ali devet nizov po 15 pri 300 W, kar je 162 ali 135 modulov. Upoštevajte to kot izhodišče in velikost glede na dnevno količino vode in skupni tlačni tlak, ker niz določa moč, ne nazivna moč motorja.

2. Ali lahko deluje tudi na generatorju in omrežju?

ja Vsak trifazni vir 380 V na R, S in T deluje kot rezervno napajanje. Nastavite P8-15 na 2 za prisilno delovanje omrežja ali generatorja ali na 0 za samodejno preklapljanje. Najprej preverite stabilnost napetosti generatorja, saj se pogon izklopi ob prenapetosti ali prenizki napetosti kot vsak pretvornik.

3. Kakšni so prostori za namestitev in okoljske omejitve?

V zaprtih prostorih, stran od neposredne sončne svetlobe, brez jedkih ali vnetljivih plinov, brez prevodnega prahu. Okolje -10 °C do 50 °C z zmanjšanjem nad 40 °C, vlažnost pod 95 % RH brez kondenzacije, nadmorska višina pod 1000 m brez znižanja, vibracije pod 5,9 m/s². Ohišje je IP20, zato je potrebna omara ali čista črpalka.

4. Ali potrebuje izhodni reaktor?

Priročnik priporoča takšno, kjer je črpalka oddaljena več kot 50 m od pogona, kar je običajno v tem obsegu. Ščiti izolacijo motorja pred odbito napetostjo na dolgih kablih in zmanjšuje tveganje okvare navitja v letih dela.

5. Kakšna je zmožnost preobremenitve?

150 % nazivnega toka za 60 s, 170 % za 12 s in 190 % za 1,5 s. Na enoti s 37 kW je to 112,5 A na minuto, kar je dovolj za zagon velike potopne naprave in za prehodne skoke obremenitve.

6. Ali ga je mogoče dobaviti kot navaden 37 kW pretvornik?

ja Naročite ga v splošnem načinu in P8-00 bo ustrezno nastavljen pred pošiljanjem, kar vam daje standardni pretvornik s krmiljenjem SVC ali V/F, PID, Modbus in popolnim kompletom zaščite. Druga možnost je način solarne črpalke. Povejte nam, katerega potrebuje projekt. Enota v načinu solarne črpalke se nato s P8-00 na 0 preklopi na splošni namen, kar je sprememba parametra in ne vrnitev.

7. Kako podpirate projekt te velikosti?

Pošljite nam oceno črpalke, skupno višino, dnevno količino vode in lokacijo lokacije, mi pa se bomo vrnili z modelom pogona, konfiguracijo polja in seznamom zaščite DC v enem paketu. Cene, dobavni rok in pogoji OEM so navedeni skupaj, tako da lahko stranki vso stvar posredujete v enem dokumentu.
