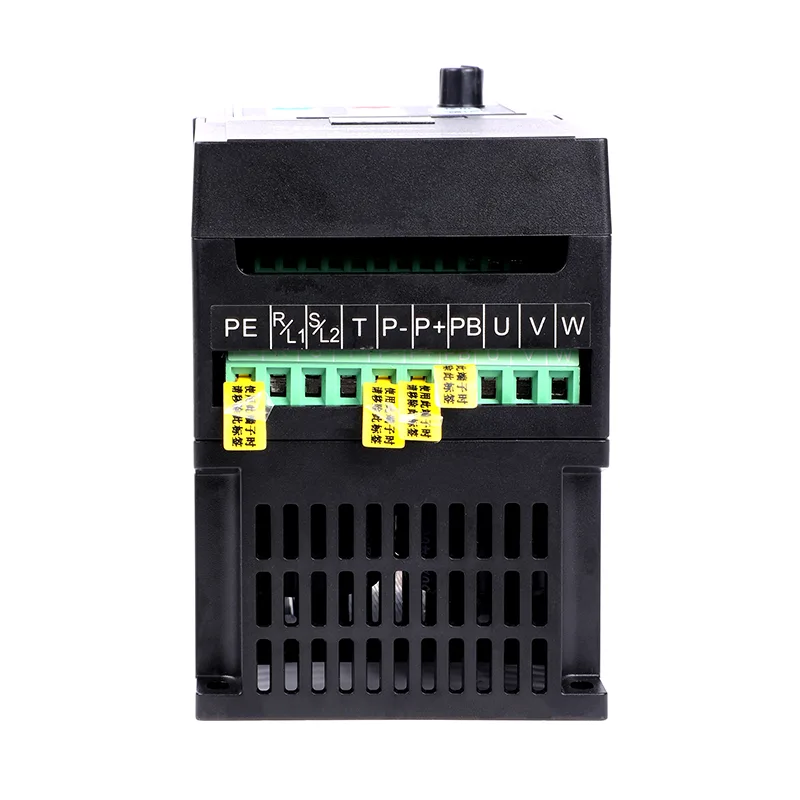

30HP 22kw VFD 3-fazni pogon s spremenljivo hitrostjo

3-fazni pretvornik s spremenljivo hitrostjo CSIVEI 30HP 22kw VFD je vsestranski pogon osnovnega razreda za krmiljenje trifaznega motorja. Zasnovan za majhno industrijsko opremo, delavniške stroje in lahke naloge avtomatizacije, ponuja zanesljivo delovanje v kompaktnem odtisu. Vsebuje oba načina V/F in vektorskega krmiljenja brez senzorja, vgrajen krmilnik PID in podporo za zunanjo tipkovnico ali upravljanje na daljavo. Ohišje IP20 z možnostjo montaže ena ob drugi omogoča učinkovito namestitev plošče. Z enostavno konfiguracijo parametrov in robustno konstrukcijo CSIVEI 115-132kw 3-fazni 380V VFD zagotavlja trdno osnovo za osnovne aplikacije za nadzor hitrosti motorja.

Osnovni parametri in specifikacije

Tipične aplikacije

CSIVEI 30HP 22kw VFD 3-fazni pogon s spremenljivo hitrostjo je zasnovan za ultra težke industrijske aplikacije, ki zahtevajo izjemno zanesljivost:

●  Rudarstvo in minerali – mlini, drobilniki, črpalke za gnojevko

●  Voda in odpadna voda – velike črpalne postaje, puhala za prezračevanje, črpalke za odpadne vode

●  Nafta in plin – cevovodne črpalke, pretakanje surove nafte, stiskanje plina

●  Marine – pogonski propelerji, premčni propelerji, palubni stroji

●  Veliki ventilatorji – tunelsko prezračevanje, vetrovniki, puhala za plavže

Njegova robustna konstrukcija in aktivne možnosti sprednjega dela zagotavljajo skladnost z omrežnimi kodami in harmoničnimi standardi.

Uporabniku prijazno delovanje in enostavna nastavitev

Serija CSIVEI VFD daje prednost enostavni uporabi, skrajšanju časa namestitve in poenostavitvi vsakodnevnega delovanja za inženirje in vzdrževalno osebje.

Intuitivna tipkovnica – tipkovnica LED/LCD zagotavlja jasen prikaz parametrov in hitro navigacijo. Skupine parametrov so logično organizirane, večjezična podpora pa zagotavlja dostopnost za globalne uporabnike.

Čarovnik za hiter začetek – nastavitev po korakih vodi uporabnike skozi osnovno konfiguracijo parametrov v nekaj minutah. Vnaprej konfigurirani aplikacijski makri (ventilator/črpalka, tekoči trak, konstantni navor) omogočajo nastavitev z enim dotikom za običajne aplikacije.

Funkcija kopiranja parametrov – naložite parametre iz enega pogona na tipkovnico in jih prenesite na več pogonov, kar znatno skrajša čas nastavitve za sisteme z več pogoni in zagotovi dosledno konfiguracijo.

Odstranljiva tipkovnica – tipkovnico je mogoče namestiti na daljavo s pomočjo podaljška, kar omogoča priročno upravljanje z vrat nadzorne plošče ali oddaljenih lokacij.

Kompaktna zasnova – odtis, ki prihrani prostor, omogoča namestitev eno poleg druge, kar poveča gostoto plošč in zmanjša zahteve glede velikosti omare.

pogosta vprašanja

Kako izberem pravi 30-HP 22kw VFD 3-fazni pogon s spremenljivo hitrostjo za moj motor?

Upoštevati je treba nekaj stvari:

Moč motorja - VFD se mora ujemati ali biti nekoliko večji od nazivne vrednosti motorja.

Vhodna napetost – enofazna 230 V ali trifazna 400 V, poskrbite, da ustreza vašemu omrežju.

Vrsta obremenitve – obremenitve s konstantnim navorom, kot so tekoči trakovi ali ekstruderji, običajno potrebujejo VFD velikosti 100–120 % moči motorja. Obremenitve s spremenljivim navorom, kot so ventilatorji in črpalke, lahko pogosto uporabljajo VFD, ki se ujema z močjo motorja, poleg tega pa prihranite energijo.

Okolje – za prašne, vlažne ali zunanje lokacije izberite višjo oceno IP (IP40, IP54, IP66) ali postavite pogon v zaščiteno ohišje.

Komunikacija—če se morate pogovarjati s PLC-jem ali SCADA, preverite, ali pogon podpira vaš protokol (Modbus RTU je standard; Profibus, Ethernet/IP itd. so neobvezni).

CSIVEI ima tudi orodje za določanje velikosti in tehnično podporo, če želite drugo mnenje.

Kako odpravim pogoste napake?

Pogon prikazuje kode napak na tipkovnici za hitro diagnozo:

●  OC (over-current) – preverite kratke stike, težave z navitjem motorja ali prekratek čas pospeševanja

●  OV (prenapetost) – preverite zavorni upor (če se uporablja) ali čas zaviranja prekratek

●  UV (pod-napetost) – preverite vhodno napajanje in ožičenje

●  OH (previsoka temperatura) – preverite hladilni ventilator, temperaturo okolja in montažno razdaljo

●  OL (preobremenitev) – preverite obremenitev motorja, povečajte čas pospeševanja ali razmislite o povečanju pogona

●  Priročnik vsebuje popolno tabelo kod napak s podrobnimi koraki. Če nekaj še vedno ni v redu, lahko pomaga tehnična podpora CSIVEI.

Kakšna je tipična življenjska doba VFD in kako ga vzdržujem?

S pravilno namestitvijo in pogoji lahko VFD zdrži 10–15 let. Ključno vzdrževanje: ohišje naj bo čisto – kopičenje prahu ubija učinkovitost hlajenja; preverite hladilne ventilatorje (običajno trajajo 3–7 let; zamenjajte, če so hrupni ali okvarjeni); preglejte kondenzatorje vodila enosmernega toka - starajo se s časom in temperaturo - če je bil pogon shranjen več kot dve leti, zamenjajte pokrove pred vklopom; spremljajte temperaturo okolja; občasno varnostno kopirajte parametre na tipkovnico ali zunanji pomnilnik. Hiter pregled vsakih 6–12 mesecev pomaga preprečiti presenečenja.

Kako prvič nastavim pogon?

Pogoni CSIVEI imajo čarovnika za hiter začetek, ki vas v nekaj minutah popelje skozi bistvene elemente:

Vnesite podatke z imenske tablice motorja (moč, napetost, tok, frekvenca, vrtljaji na minuto), izberite makro aplikacije (ventilator/črpalka, tekoči trak, konstantni navor), nastavite čas pospeševanja in zaviranja, izberite vir frekvence (tipkovnica, analogni vhod, komunikacija) in zaženite samodejno uravnavanje za optimizacijo nadzora motorja. Priročnik vsebuje vse podrobnosti, tipkovnico pa je mogoče odstraniti, tako da jo lahko po potrebi upravljate na daljavo.

Ali lahko uporabim enofazni vhodni VFD s trifaznim motorjem?

ja Enofazni pretvorniki 230 V CSIVEI sprejmejo enofazni vhod in oddajo trifazno moč motorju. To je običajna nastavitev, ko je na voljo samo enofazno napajanje, vendar želite učinkovitost in zanesljivost trifaznega motorja. Prepričajte se le, da se napetost motorja ujema z izhodno močjo pogona – 230 V trifazni.

Primer stranke: Namakalno črpanje v kmetijstvu

Velika kmetijska zadruga je upravljala več namakalnih črpalk za oskrbo različnih območij pridelka. Ročne nastavitve ventilov in črpalke s fiksno hitrostjo so povzročile neučinkovito dostavo vode in visoke stroške energije.

Rešitev: 3-fazni pretvorniki s spremenljivo hitrostjo CSIVEI 30HP 22kw VFD so bili nameščeni na dveh glavnih črpalkah s centralnim krmilnikom, ki upravlja zaporedje črpalk glede na povpraševanje po območju. V pretvornikih vgrajen PID je vzdrževal stalen pritisk v distribucijskem omrežju.

Rezultati:

●  Tlak vode, optimiziran za različne načine namakanja (kapljanje ali škropilnica)

●  Poraba energije zmanjšana za 28 % v rastni sezoni

●  Zmanjšan vodni udar in obremenitev cevi, kar podaljšuje življenjsko dobo infrastrukture

●  Oddaljeni nadzor omogoča prilagajanje v realnem času preko mobilne naprave

●  Zadruga je od takrat standardizirala pogone CSIVEI za vse nove črpalke.
