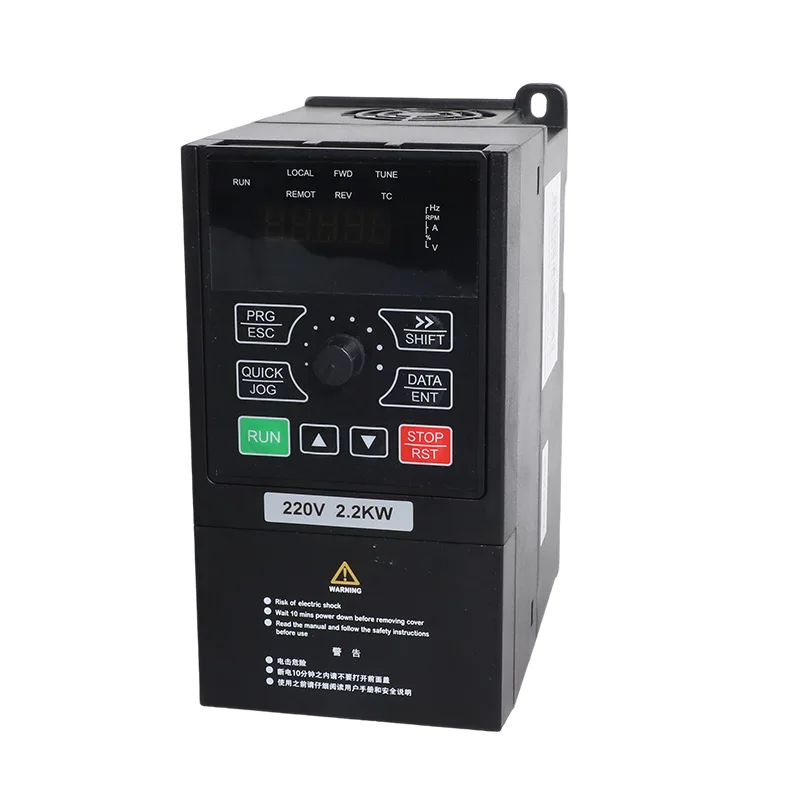

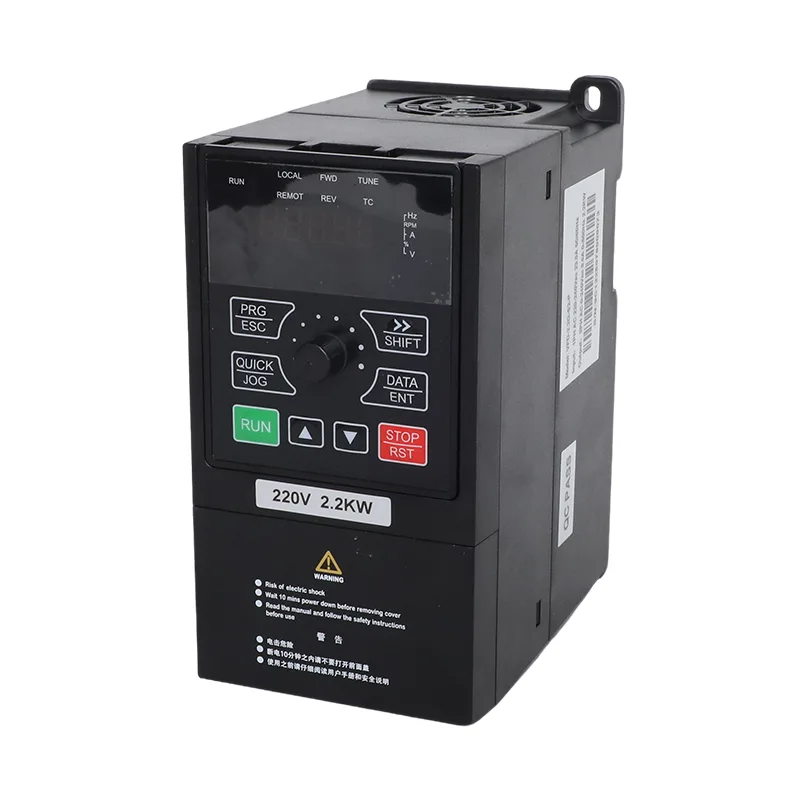

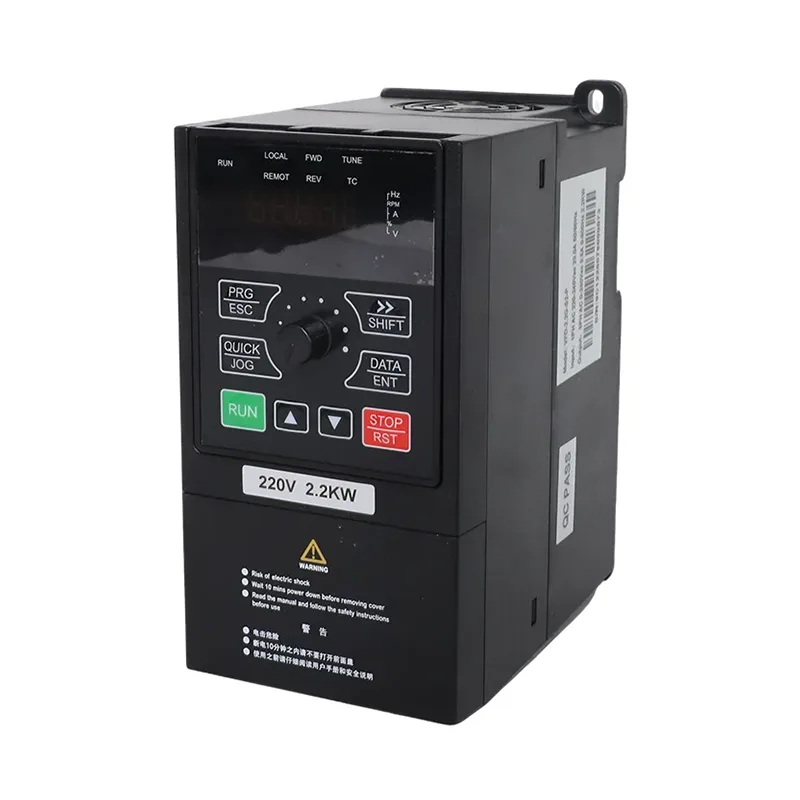

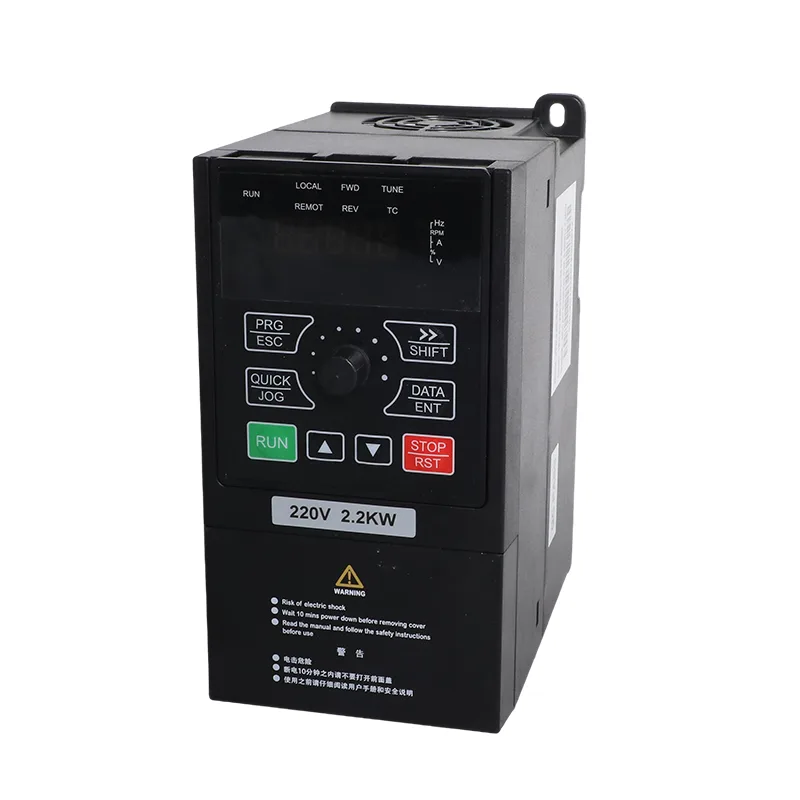

15–22kW 3-fazna 380V solarna črpalka in inverter VFD za splošno uporabo

Serija CSIVEI iMaster VFD-PC10 vključuje trifazne pretvornike s 15 kW, 18,5 kW in 22 kW. Ustrezne številke modelov so VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK in VFD-PC10-22G-T4-MK. Njihovi navedeni izhodni tokovi so 32 A, 37 A oziroma 45 A za motorne aplikacije, ki izpolnjujejo električne zahteve pogona.

15-22kW 3-fazna 380V solarna črpalka in splošni inverterski VFD podpirata dve konfiguraciji delovanja: način solarne črpalke in splošni inverterski način. Način solarne črpalke uporablja fotonapetostno polje kot vir enosmerne energije in vključuje nadzor MPPT. Splošni način omogoča krmiljenje motorja s spremenljivo frekvenco z uporabo vektorskega nadzora brez senzorja (SVC) ali krmiljenja V/F.

Diagrami glavnega vezja, dobavljeni za to območje moči, označujejo priključke P+ in PB za priključitev zunanjega zavornega upora. Ta povezava je pomembna, kadar aplikacija zahteva zavorni upor za nadzorovano upočasnjevanje. Izbira upora, ožičenje in omejitve delovanja morajo slediti tehnični dokumentaciji ustreznega modela.

Specifikacije modela

Pred izbiro modela preverite imensko ploščico motorja in nazivni izhodni tok pretvornika. Samo nazivna vrednost pretvornika v kW ne dokazuje primernosti za vsak motor ali črpalko. Preverite veljavne električne omejitve glede na dokumentacijo za točen model.

Tabela B. Priporočena konfiguracija solarnega polja

V priloženi konfiguracijski tabeli so navedene različne količine modulov za modele 15 kW, 18,5 kW in 22 kW. Te ureditve je treba obravnavati kot referenčne konfiguracije in jih pred namestitvijo preveriti glede na podatkovni list fotonapetostnega modula in pogoje na mestu.

Zgornja nominalna moč PV polja je izračunana iz navedene moči in količine modula. Ni nadomestilo za popolno zasnovo PV sistema.

Napetost PV niza

Navedena največja enosmerna vhodna napetost je 900 VDC. Priporočeno območje napetosti odprtega tokokroga je 550–750 VDC, priporočeno delovno območje MPPT pa je 450–600 VDC. Te vrednosti opisujejo različne meje delovanja in se ne smejo uporabljati izmenično.

Pred dokončanjem razporeditve nizov izračunajte pričakovano napetost odprtega tokokroga z uporabo Voc in temperaturnega koeficienta izbranega modula. Izračun mora upoštevati najnižjo pričakovano temperaturo mesta. Preverite, ali izračunana napetost niza v hladnem vremenu ostaja znotraj največje vhodne meje enosmernega toka pretvornika in ali je običajna delovna napetost primerna za navedeno območje MPPT.

Zasnova sistema na strani DC

PV nizi, kabli za enosmerni tok, izolatorji, prenapetostna zaščita, prenapetostna zaščita in oprema za kombiniranje je treba obravnavati kot del celotne namestitve. Zahtevane naprave in njihove ocene so odvisne od konfiguracije polja, razporeditve ožičenja, kablovske poti in veljavnih električnih zahtev.

Za vzporedne nize potrdite zahtevani kombinator in zaščitno ureditev niza s priročnikom za namestitev pretvornika in projektantom PV sistema. Zahteve za prenapetostno zaščito je treba določiti tudi iz načrta namestitve in veljavnih navodil. Ne izbirajte enosmernih zaščitnih naprav samo glede na nazivno moč pretvornika.

Tabela C. Splošne specifikacije (enake v celotnem obsegu iMaster)

Načini delovanja

1. Način solarne črpalke

Način solarne črpalke je namenjen aplikacijam črpalk, ki jih napaja fotovoltaični niz. Navedene nadzorne funkcije vključujejo sledenje maksimalne moči (MPPT) in logiko zaščite pred šibko svetlobo.

Količina moči, ki je na voljo črpalki, je odvisna od sončnega obsevanja, konfiguracije PV polja, zahtev motorja, značilnosti črpalke in pogojev na lokaciji. Niz mora biti zato zasnovan v skladu z napetostnimi mejami pretvornika in zahtevano močjo dovoda vode.

Če je potrebna podpora omrežju ali generatorju, preverite razporeditev vhodnega preklopa in ožičenje glede na ustrezni diagram modela. Morda bodo potrebne zunanje preklopne komponente, odvisno od konfiguriranega sistema; ne domnevajte, da so vse funkcije preklopa vira v pretvorniku.

2. Splošni inverterski način

Splošni način zagotavlja krmiljenje spremenljive frekvence za združljivo opremo na motorni pogon. Naštete funkcije vključujejo krmiljenje SVC in V/F, PID, nastavljivo pospeševanje in zaviranje ter komunikacijo RS485 Modbus RTU.

Način delovanja se izbere preko parametra P8-00 glede na dobavljeno konfiguracijo. Pravilen način in krmilne parametre je treba potrditi med zagonom z uporabo navodil za določen model in različico vdelane programske opreme.

Tehnične značilnosti

1. Priključek zunanjega zavornega upora

Diagrami glavnega vezja za modele 15 kW, 18,5 kW in 22 kW identificirajo priključke P+ in PB za zunanji zavorni upor. Ta povezava je lahko ustrezna, kadar aplikacija zahteva nadzorovano upočasnjevanje, namesto da bi motorju omogočili, da se ustavi.

Potreba po zavornem uporu je odvisna od vztrajnosti obremenitve, zahtev glede pojemka in obratovalnega časa. Pred namestitvijo preverite specifikacije upora, zahteve za ožičenje in dovoljene pogoje zaviranja v ustreznem priročniku.

2. Preobremenitvena zmogljivost

Priložene splošne specifikacije navajajo naslednje ocene kratkotrajne preobremenitve:

Te ocene opisujejo navedeno preobremenitveno zmogljivost. Sami po sebi ne zagotavljajo, da se določen motor lahko uspešno zažene. Pri izbiri je treba upoštevati nazivni tok motorja, obremenitev črpalke, čas pospeševanja in predvideno zaporedje zagona.

3. Krmiljenje motorja in PID

Navedena načina krmiljenja sta vektorsko krmiljenje brez senzorja (SVC) in krmiljenje V/F. Pod SVC splošna specifikacija navaja začetni navor 150 % pri 0,5 Hz, razpon hitrosti 1:100 in natančnost stabilnosti hitrosti ±0,5 %.

Vgrajena PID funkcija je navedena za zaprtozančno krmiljenje spremenljivk, kot so tlak, pretok in temperatura. Zahtevani senzorji, povratni signali in krmilno zaporedje morajo biti konfigurirani za dejansko uporabo.

4. Zaščitne funkcije

Navedene zaščitne funkcije vključujejo:

• Zaznavanje kratkega stika motorja ob vklopu
• Zaščita pred izgubo izhodne faze
• Pretokovna zaščita
• Prenapetostna in podnapetostna zaščita
• Zaščita pred previsoko temperaturo
• Zaščita pred preobremenitvijo in preobremenitvijo
• Zaščita pred šibko svetlobo

Priloženi vir navaja tudi alarme, povezane s šibkim sončnim vnosom, polnim rezervoarjem, pomanjkanjem vode in preobremenitvijo motorja. Kode in pomene alarmov je treba pred uporabo za namestitev ali odpravljanje težav preveriti glede na natančen priročnik za model.

5. Nadzorna platforma in komunikacija

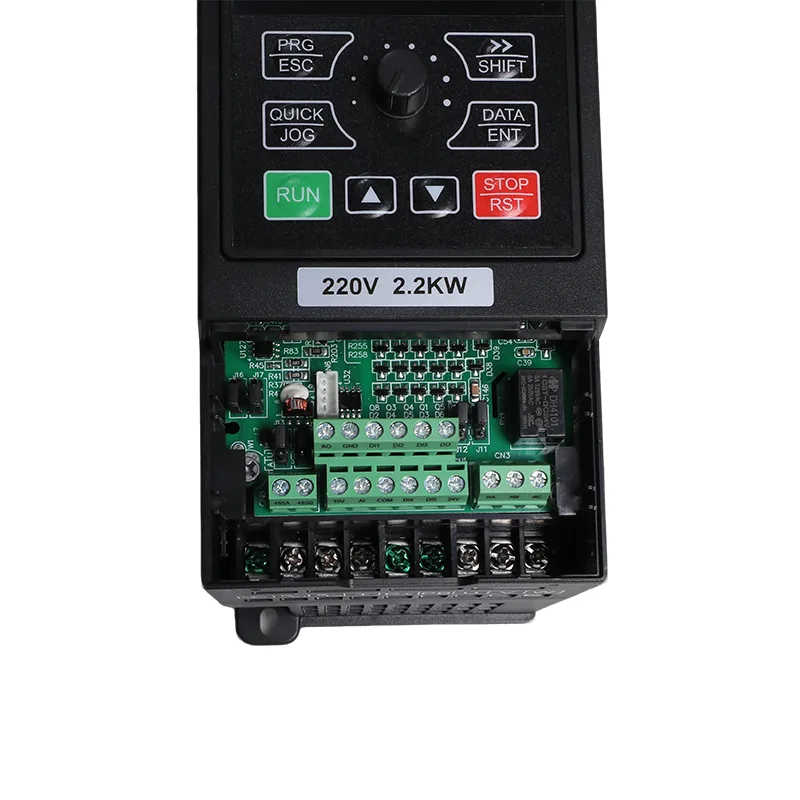

Priložene informacije o izdelku navajajo, da modeli s 15 kW, 18,5 kW in 22 kW uporabljajo isto krmilno platformo z dosledno postavitvijo priključkov, oštevilčenjem parametrov in delovanjem tipkovnice v treh ocenah. Pred zagonom preverite veljavno ožičenje in podrobnosti parametrov za dobavljeni model.

Komunikacija RS485 z Modbus RTU je navedena kot standard za serijo. Razpoložljive vrednosti spremljanja in nadzorne registre je treba preveriti v mapi komunikacijskega registra za veljavno različico.

Tipične aplikacije

1. Namakanje v kmetijstvu

Pogon je mogoče oceniti za namakalne črpalke, ki oskrbujejo kanalska omrežja, velika namakalna območja ali druge kmetijske vodne sisteme. Pred izbiro modela je treba preveriti tok motorja, zahtevani pretok vode, skupno dinamično višino, konfiguracijo PV niza in dnevne delovne zahteve.

2. Komunalni vodovod

Pri zajemu surove vode, prenosu v čistilne naprave ali dobavi v distribucijske rezervoarje je treba pri izbiri upoštevati delovanje črpalke, podatke o motorju, zahteve za nadzor in razpoložljivost predvidenega vira energije.

3. Odvodnjavanje rudnika

Pri aplikacijah v rudnikih in jamskih vodah potrdite nazivno moč motorja črpalke, pričakovano spremembo obremenitve, zahtevano trajanje delovanja in pogoje namestitve. Pretvornik mora ustrezati dejanskim zahtevam motorja in lokacije.

4. Menjava vode v ribogojstvu

Za gojišča rib in kozic, ki zahtevajo redno izmenjavo vode, se pogon lahko upošteva kot združljiva črpalna oprema. Zasnova sistema mora upoštevati zahtevano količino vode, urnik črpanja in razpoložljivo sončno ali izmenično energijo.

5. Prenos in hlajenje industrijske vode

V splošnem načinu je pogon mogoče ovrednotiti za združljive aplikacije industrijskega prenosa vode, hladilnega kroga in procesne vode, ki zahtevajo krmiljenje motorja s spremenljivo frekvenco.

6. Ventilatorji, puhala in drugi procesni pogoni

Konfiguracijo za splošne namene lahko upoštevamo za združljive ventilatorje, puhala in drugo opremo na motorni pogon. Preden izberete model, potrdite značilnosti obremenitve, podatke o motorju, zahteve za pojemek in morebitno potrebo po zunanjem zavornem uporu.

Premisleki glede namestitve in izbire

1. Povežite pogon z motorjem

Na imenski tablici motorja preverite nazivno moč, tok, napetost in frekvenco. Primerjajte nazivni tok motorja z izhodnim tokom izbranega modela in ocenite zahteve glede obremenitve in pospeška, preden potrdite oceno pretvornika.

2. Potrdite potrebo po zavornem uporu

Če je potreben nadzorovan pojemek, ocenite, ali je zunanji zavorni upor primeren za aplikacijo. Preverite nazivno vrednost upora, razporeditev sponk, ožičenje in zavorne meje glede na dokumentacijo za posamezni model.

3. Preglejte dolžino izhodnega kabla

Priloženi vir označuje priporočilo za izhodni reaktor za napeljave črpalke, kjer kabel od pogona do motorja presega 50 m. V ustreznem priročniku preverite veljavna navodila za dolžino kabla, zahteve za reaktor in pogoje namestitve. Pri ocenjevanju izhodne povezave upoštevajte izolacijo motorja in razporeditev kablov.

4. Preverite PV zaščito in ožičenje

Preverite zasnovo niza, razporeditev vzporednih nizov, enosmerni izolator, nadtokovno zaščito, opremo za kombiniranje in zahteve za zaščito pred prenapetostjo. Ustrezne naprave in ocene morajo slediti priročniku za pretvornik, PV načrtu in veljavnim električnim standardom.

5. Upoštevajte temperaturo in nadmorsko višino

Navedena delovna temperatura je od -10 °C do 50 °C, z zahtevo po zmanjšanju 1 % na 1 °C nad 40 °C. Navedeno višinsko vodenje zahteva znižanje za 1 % na 100 m od 1000 m do 3000 m. Potrdite veljavne zahteve za namestitev za dejanski model, vključno z morebitnimi dodatnimi zahtevami na višji nadmorski višini.

6. Sledite postopku zagona

Konfigurirajte podatke motorja, vir ukazov, način krmiljenja in nastavitve pospeševanja ali pojemka v skladu z navodili modela. Priložena pogosta vprašanja opredeljujejo parametre F3-00 do F3-04 za podatke o motorju in priporočajo samodejno nastavitev pred prvo uporabo. Sledite navodilom za dejanski model za celoten postopek zagona.

Pogosto zastavljena vprašanja

1. Zakaj imajo modeli od 15 kW do 22 kW priključke zavornega upora?

Priložena shema glavnega vezja identificira priključke P+ in PB za priključitev zunanjega zavornega upora na modelih 15 kW, 18,5 kW in 22 kW. Ali je potreben upor, je odvisno od obremenitve, vztrajnosti in zahtev po pojemku. Za druge nazivne moči pred naročilom preverite postavitev sponk in določbe zavornega upora.

2. Ali lahko model 22 kW zažene potopno črpalko 22 kW?

Primernost je treba oceniti z uporabo nazivnega toka motorja, zahtev za zagon, obremenitve črpalke in nastavitev pospeška. Navedeni začetni navor SVC je 150 % pri 0,5 Hz, stopnja serijske preobremenitve pa je 150 % nazivnega toka za 60 sekund. Te številke ne zagotavljajo združljivosti z vsako 22 kW potopno črpalko. Konfigurirajte podatke na imenski tablici motorja in sledite ustreznim navodilom za samodejno uravnavanje in zagon.

3. Kakšna DC zaščita je potrebna za fotonapetostno polje s šestimi nizi?

Priložene informacije o namestitvi zahtevajo odklopnik z nazivnim enosmernim tokom na fotonapetostnem vhodu, fotonapetostno kombinirano omarico, kjer so združeni vzporedni nizi, in napravo za prenapetostno zaščito tipa II za določeno stanje razdalje niza. Pred zagonom preverite natančne ocene naprave, zahteve glede postavitve in razdalje kablov glede na priročnik za namestitev in načrt PV sistema.

4. Kako zmanjšanje moči vpliva na 22 kW napravo?

Navedeno znižanje temperature je 1 % za vsak 1 °C nad 40 °C, z razponom delovne temperature od -10 °C do 50 °C. Navedena nadmorska višina je 1% na 100 m od 1000 m do 3000 m. Dobavljeni vir prav tako določa zahtevo za izolacijski transformator nad 2000 m; pred namestitvijo preverite to zahtevo in njene pogoje v priročniku za natančen model.

5. Katere nadzorne funkcije so na voljo prek Modbusa?

RS485 Modbus RTU je naveden kot komunikacijski vmesnik. Dobavljeni vir identificira nadzorno skupino U0, ki vključuje izhodni tok, izhodno moč, napetost vodila, status digitalnega vhoda in izhoda ter način napajanja na U0-49. Pred integracijo potrdite zemljevid registra in razpoložljive podatke za priloženo različico vdelane programske opreme.

6. Ali lahko ti modeli delujejo kot razsmerniki za splošne namene namesto pogonov solarnih črpalk?

Priložene informacije o izdelku kot možnosti konfiguracije opredeljujejo način solarne črpalke in način splošnega namena. Splošne funkcije vključujejo krmiljenje SVC ali V/F, PID in Modbus RTU, medtem ko imajo modeli od 15 kW do 22 kW tudi priključke P+ in PB, identificirane za zunanji zavorni upor. Parameter P8-00 je določen kot parameter za izbiro načina v dobavljenem materialu. Potrdite pravilno nastavitev in dovoljen postopek pretvorbe v priročniku za posamezni model.

7. Ali si modeli s 15 kW, 18,5 kW in 22 kW delijo isto krmilno platformo?

Priložene informacije o izdelku navajajo, da si tri ocene delijo nadzorno platformo, vključno z doslednim številčenjem parametrov, delovanjem tipkovnice in konvencijami o postavitvi terminalov. Nazivni tok in moč se razlikujeta glede na model, zato morata izbira in ožičenje še vedno slediti specifikacijam in diagramom za natančno enoto.
