3-fazna 380 V solarna črpalka tovarne Csivei z močjo 0,75–2,2 kW in inverter VFD za splošno uporabo ima visokonapetostni vhodni razpon enosmernega toka. Največji vhod enosmernega toka je 900 VDC, s priporočenim razponom napetosti odprtega tokokroga 550–750 VDC in obsegom MPPT 450–600 VDC. Nastavljivo območje začetne napetosti je 300–900 VDC. Te vrednosti zagotavljajo osnovo za izbiro niza plošče, prikazanega v priporočeni matrični tabeli.
Serija zajema tri nazivne moči motorjev: 0,75 kW, 1,5 kW in 2,2 kW. Njihovi nazivni izhodni tokovi so 2,1 A, 3,8 A in 5,1 A. Vsak model je zasnovan za trifazno napajanje 380 V AC in lahko deluje tudi s pravilno konfiguriranim fotovoltaičnim poljem v načinu solarne črpalke. Izbira načina delovanja določa, ali se pogon uporablja za solarno črpanje ali kot razsmernik za splošno uporabo.
Za navedene možnosti modulov priporočeni niz uporablja en niz 18 modulov z nazivno močjo 250 W (37 ± 1 V) ali en niz 15 modulov z nazivno močjo 300 W (45 ± 1 V). Višja napetost fotonapetostnega niza lahko pomeni nižji enosmerni tok za dano raven moči, kar lahko pomaga pri obvladovanju kablovskega toka in padca napetosti pri daljših poteh. Končna zasnova niza mora uporabljati dejanske električne podatke modula in ohranjati največjo napetost odprtega tokokroga niza znotraj omejitve pogona.

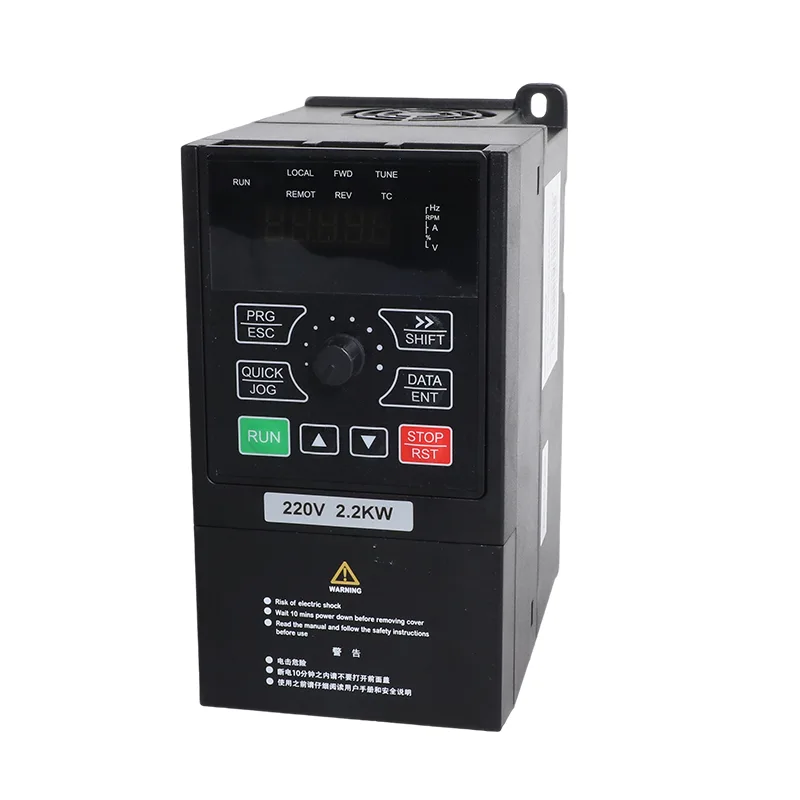

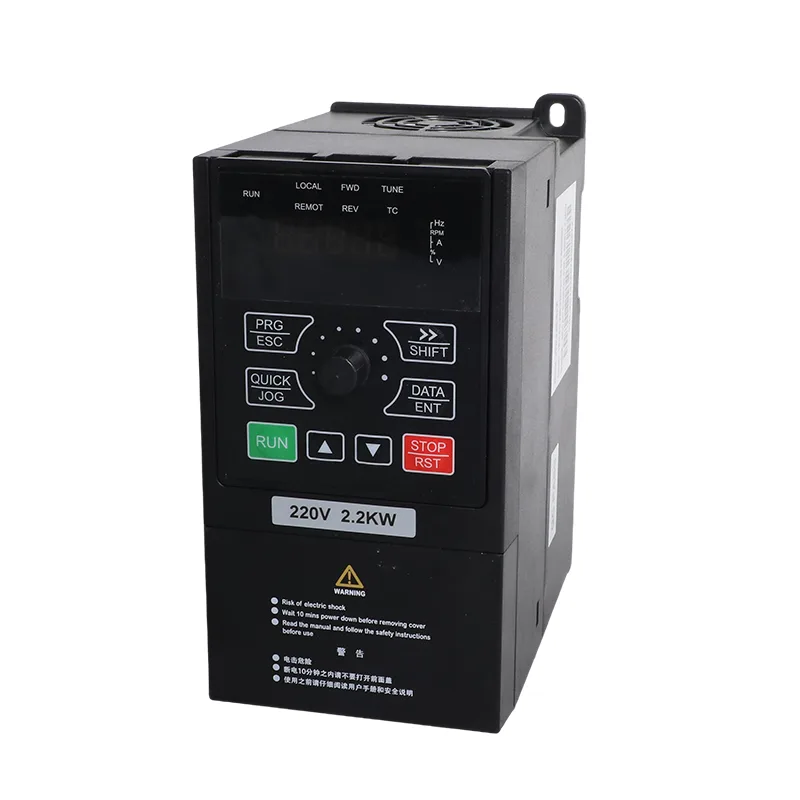

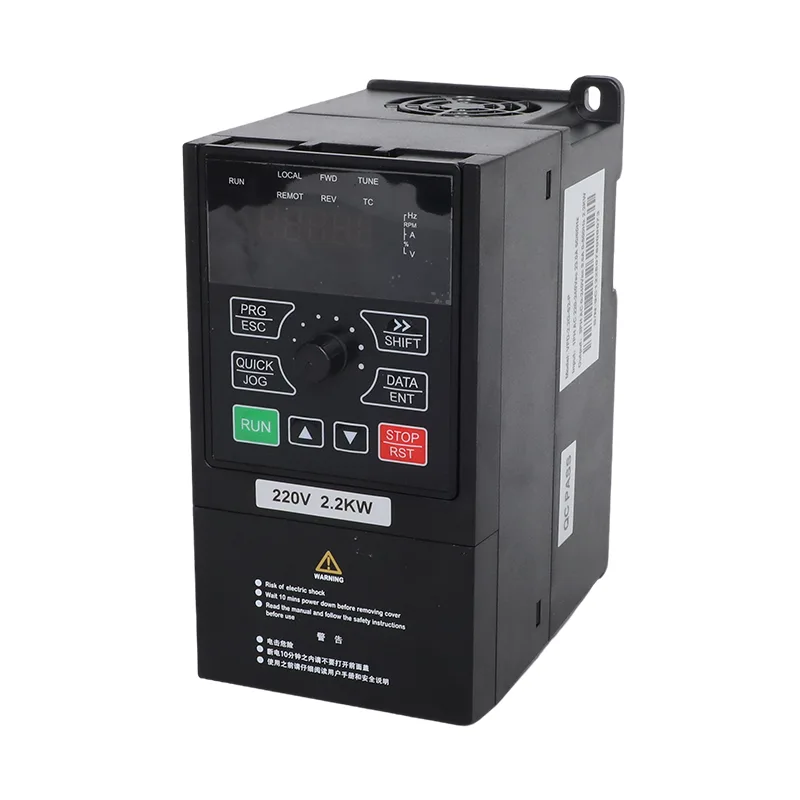

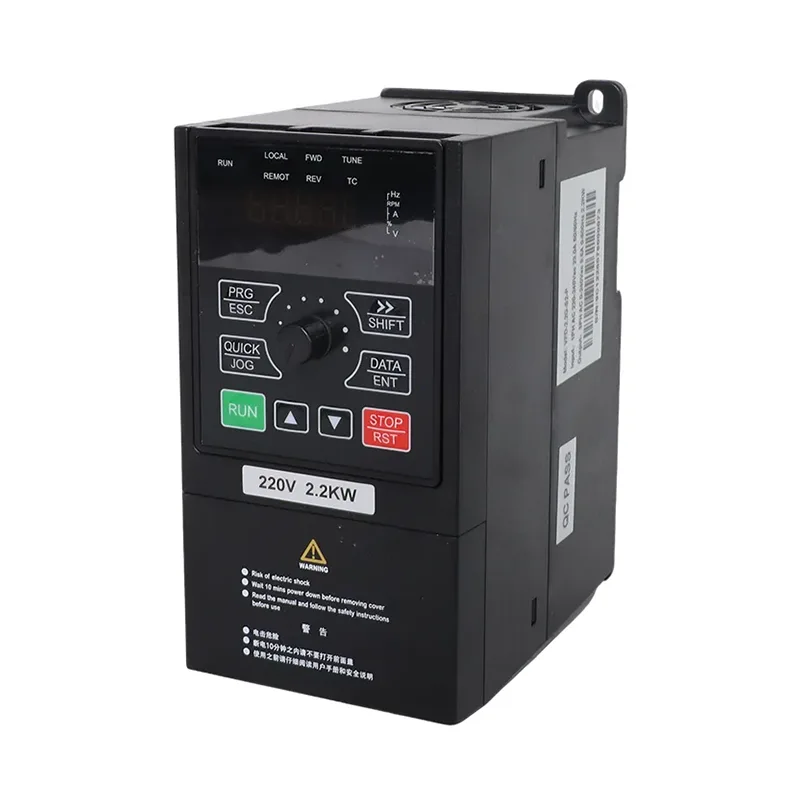

Trije modeli imajo skupno kompaktno ohišje, ki meri 171 × 86 × 138 mm in tehta približno 1 kg. Montažni odtis 67,3 × 157,5 mm pomaga namestiti pretvornik v manjše krmilne omare ali ohišja opreme. Ta kompaktna oblika je uporabna, kadar majhna črpalka ali stroj potrebuje nadzor s spremenljivo hitrostjo, vendar je prostor za namestitev omejen.
Ko je P8-00 nastavljen na 1, pogon deluje v načinu solarne črpalke. Sledenje MPPT prilagaja delovanje glede na razpoložljivo fotovoltaično moč, medtem ko logika šibke svetlobe in zaščitne funkcije, povezane s črpalko, pomagajo obvladovati spreminjajoče se sončne razmere. Pri specifikaciji sistema je treba preveriti napetost niza nizov, nazivno moč motorja in zahteve za črpalko.
Če je P8-00 nastavljen na 0, je mogoče isto strojno opremo uporabiti za združljive trifazne motorje brez solarnega polja. Krmiljenje SVC ali V/F podpira regulacijo hitrosti motorja, medtem ko sta vgrajen PID in RS485 Modbus RTU na voljo za ustrezne aplikacije za krmiljenje tlaka, pretoka ali procesa. CSIVEI lahko konfigurira zahtevani način delovanja pred pošiljanjem; poznejša sprememba načina se izvede prek ustreznih parametrov in mora slediti priročniku izdelka.
| Postavka | VFD-PC10-0,75G-T4 | VFD-PC10-1,5G-T4 | VFD-PC10-2.2G-T4 |
| Uporaben motor | 0,75 kW / 1 KM | 1,5 kW / 2 KM | 2,2 kW / 3 KM |
| Nazivna zmogljivost | 1,5 kVA | 3 kVA | 4 kVA |
| Vhodni tok | 3,4 A | 5 A | 5,8 A |
| Izhodni tok | 2.1 A | 3,8 A | 5.1 A |
| AC vhodna napetost | AC 3 PH 380 V (-15 %) do 440 V (+10 %) | ||
| Maks. DC vhodna napetost | 900 VDC | ||
| Priporočeno območje Voc | 550 do 750 VDC | ||
| Priporočeno območje MPPT | 450 do 600 VDC | ||
| Območje začetne napetosti | 300 do 900 VDC, nastavljiv parameter | ||
| Nazivna izhodna napetost | 3 PH 380 V AC | ||
| Raven hrupa | 50 dBA maks. |
| Model | 37±1 V moduli, 250 W±5 Wp | 45±1 V moduli, 300 W±5 Wp | ||
| Moduli na niz | Strune | Moduli na niz | Strune | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1,5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Postavka | Specifikacija |
| Nazivna frekvenca | 50/60 Hz |
| Vhodno frekvenčno območje | ±5 % (47,5 do 63 Hz) |
| Izhodna napetost | 0 na vhodno napetost |
| Izhodna frekvenca | 0,1 do 500 Hz |
| Največja frekvenca | 0 do 500 Hz (SVC in V/F krmiljenje) |
| Nosilna frekvenca | 0,8 kHz do 8 kHz, samodejno prilagojeno obremenitvi (podprto do 16 kHz) |
| Frekvenčna ločljivost | Digitalna nastavitev 0,01 Hz; analogna nastavitev 0,025 % največje frekvence |
| Nadzorni način | Brezsenzorski vektorski nadzor (SVC); V/F krmiljenje |
| Začetni navor | 0,5 Hz / 150 % (SVC) |
| Razpon hitrosti | 1:100 (SVC) |
| Natančnost stabilnosti hitrosti | ±0,5 % (SVC) |
| Preobremenitvena zmogljivost | 150 % nazivnega toka za 60 s; 170 % za 12 s; 190 % za 1,5 s |
| Povečanje navora | Samodejno povečanje navora; ročno povečanje 0,1 % do 30,0 % |
| V/F krivulja | Linearna, večtočkovna in kvadratna krivulja (moč 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F ločitev | Popolna ločitev, polovična ločitev |
| Pospešek/pojemek | Linearna ali S-krivulja, 0,0 do 6500,0 s |
| DC zaviranje | Začetna frekvenca 0,00 Hz do največje frekvence; čas 0,0 do 36,0 s; trenutno 0,0 % do 100,0 % |
| JOG nadzor | JOG frekvenca 0,00 Hz do največje frekvence (privzeto 5 Hz); pospeševanje/zaviranje 0,0 do 6500,0 s |
| Vgrajen PID | Da, za zaprto zanko tlaka, pretoka ali temperature brez zunanjega krmilnika |
| AVR | Izhodna napetost ostane stabilna, ko omrežna napetost niha |

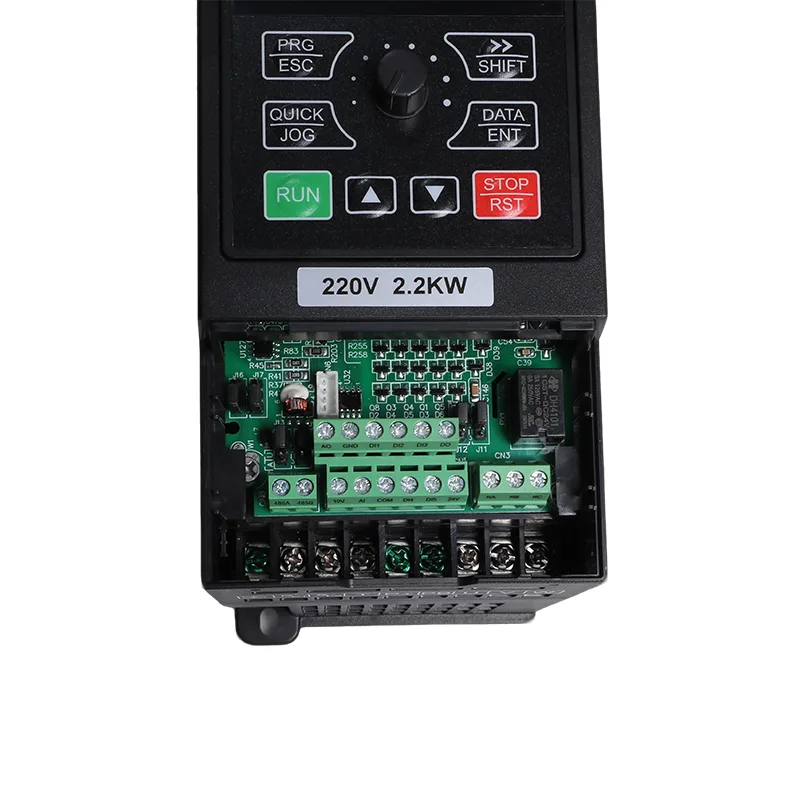

| Vhodne sponke | 5 digitalnih vhodov, DI5 podpira hiter impulz do 50 kHz; 1 analogni vhod 0-10 V ali 0-20 mA; 1 vhod potenciometra s tipkovnico |
| Izhodne sponke | 1 hitri impulzni izhod do 50 kHz; 1 relejni izhod; 1 analogni izhod 0-20 mA ali 0-10 V |
| Komunikacija | RS485, Modbus RTU |
| Zaščita | Zaznavanje kratkega stika motorja ob vklopu, izguba izhodne faze, previsok tok, prenapetost, prenizka napetost, previsoka temperatura, preobremenitev, podobremenitev, šibka svetloba |
| Delovna temperatura | -10°C do 50°C; znižanje 1 % na 1 °C nad 40 °C |
| Temperatura skladiščenja | -20°C do 60°C |
| Vlažnost | Pod 95 % RH, brez kondenzacije |
| Nadmorska višina | Pod 1000 m; zmanjšajte za 1 % na 100 m od 1000 do 3000 m |
| Vibracije | Pod 5,9 m/s² (0,6 g) |
| Ohišje | IP20, stenska montaža ali omarica, navpična namestitev |
| Distribucijski sistem | TN, TT |
| EMC / varnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Ta razpon moči je namenjen manjšim trifaznim črpalkam in opremi na motorni pogon, kjer so uporabni nastavljiva hitrost, solarno delovanje ali oboje.
Pri sistemih črpalk lahko nastavljivo pospeševanje in zaviranje pomaga pri uravnavanju stopnje naraščanja in upadanja pretoka. Pravilne nastavitve rampe so odvisne od črpalke, cevovoda in hidravličnih pogojev; izbrati jih je treba med zagonom, ne pa predvidevati le na podlagi moči motorja.
Priporočene konfiguracije polja uporabljajo 18 modulov pri 250 W ali 15 modulov pri 300 W v enem nizu. Pretvornik podpira do 900 VDC, s priporočenim obsegom Voc 550–750 VDC in MPPT obsegom 450–600 VDC. Preden potrdite niz, preverite dejansko napetost odprtega tokokroga modula v pogojih temperature na mestu.
Nastavite P8-00 na 1 za način solarne črpalke ali 0 za splošni način. Ista platforma združuje solarno črpanje na osnovi MPPT s krmiljenjem motorja SVC/V/F, vgrajenim PID in Modbus RTU, kar ji omogoča, da služi ustreznim aplikacijam črpalk ali lahkih strojev.
P8-10 do P8-14 konfigurirajo zaustavitev in ponovni zagon pri šibki svetlobi. Zaščita pred preobremenitvijo in vhodi za nivo vode lahko prav tako podpirajo zaščito črpalke, če so pravilno ožičeni in konfigurirani za namestitev.
Ohišje 171 × 86 × 138 mm tehta približno 1 kg. Vgrajeni PID, pet digitalnih vhodov, analogni V/I in RS485 Modbus RTU zagotavljajo možnosti lokalnega krmiljenja in integracije brez potrebe po ločenem krmilniku PID za podprte zaprtozančne aplikacije.
18 modulov po 250 W (tip 37 V) v enem nizu ali 15 modulov po 300 W (tip 45 V). Obe postavita polje znotraj priporočenega območja odprtega tokokroga od 550 do 750 VDC. Ne presezite 900 VDC, kar je nazivni maksimum.
Da, to je običajna postavitev zunaj omrežja. Priključite niz na priključke DC in črpalko na U, V in W, nastavite P8-15 na 1 za solarno napajanje in pretvornik se bo zagnal, kadar koli bo niz zagotovil dovolj napetosti.
Niti enega. Krmiljenje je brezsenzorsko vektorsko ali V/F, oboje brez povratne informacije. MPPT, zaščita pred suhim tekom, zaščita pod obremenitvijo in opcijski PID za konstanten tlak so že v pogonu.
P8-09 nastavi spodnjo mejo delovne frekvence, privzeto 10,00 Hz. Skupaj s pragom šibke svetlobe v P8-10 je to tisto, kar preprečuje, da bi pogon prepočasi vrtel črpalko za premikanje vode.
Čez RS485 z Modbus RTU, da. Delovna frekvenca, napetost vodila, izhodni tok, izhodna moč, DI in DO status ter trenutni način napajanja so berljivi iz nadzorne skupine U0, pri čemer način napajanja na U0-49 prikazuje omrežje ali solar.
ja Velik delež te velikosti je dobavljen v splošnem načinu, ki poganja ventilatorje rastlinjakov, delavniške črpalke, kroženje hladilne tekočine in majhne kompresorje na 380 V napajanju brez niza nikjer na mestu. Ista strojna oprema, isti parametri, drugačen način. Ob naročilu nam povejte, katerega želite. Enota, kupljena v načinu solarne črpalke, se preklopi z nastavitvijo P8-00 na 0.
Povejte nam mešanico in količino modelov in pisno bomo navedli datum pošiljanja s ceno. Standardne ocene in enote z blagovno znamko OEM se ne pošiljajo po istem urniku, ker so tisk ohišja in nalepke narejeni po vaši umetnini, zato se je vredno odločiti, da se odločite, preden naročite.
