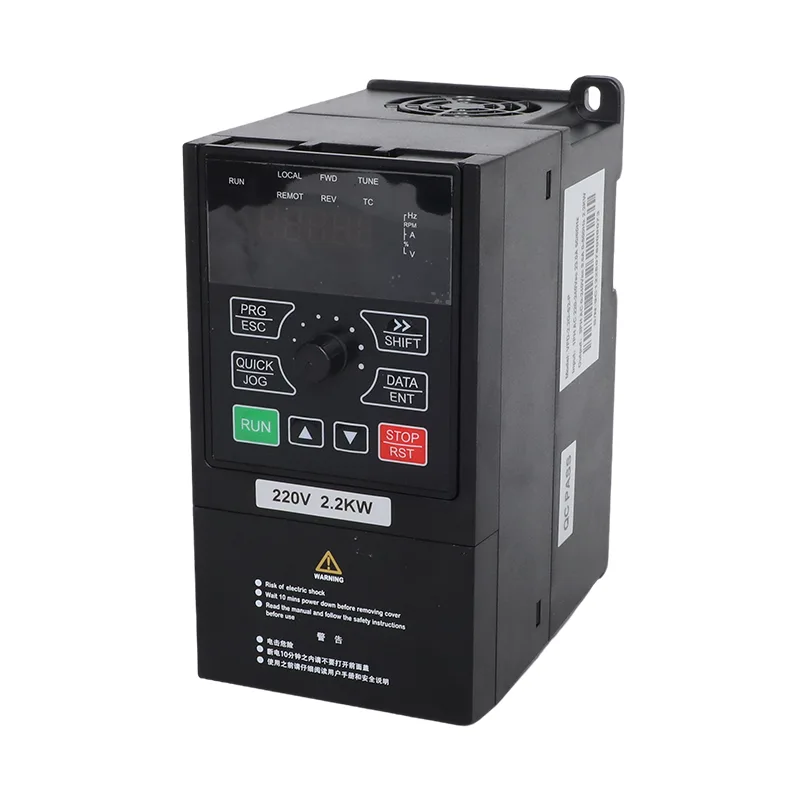

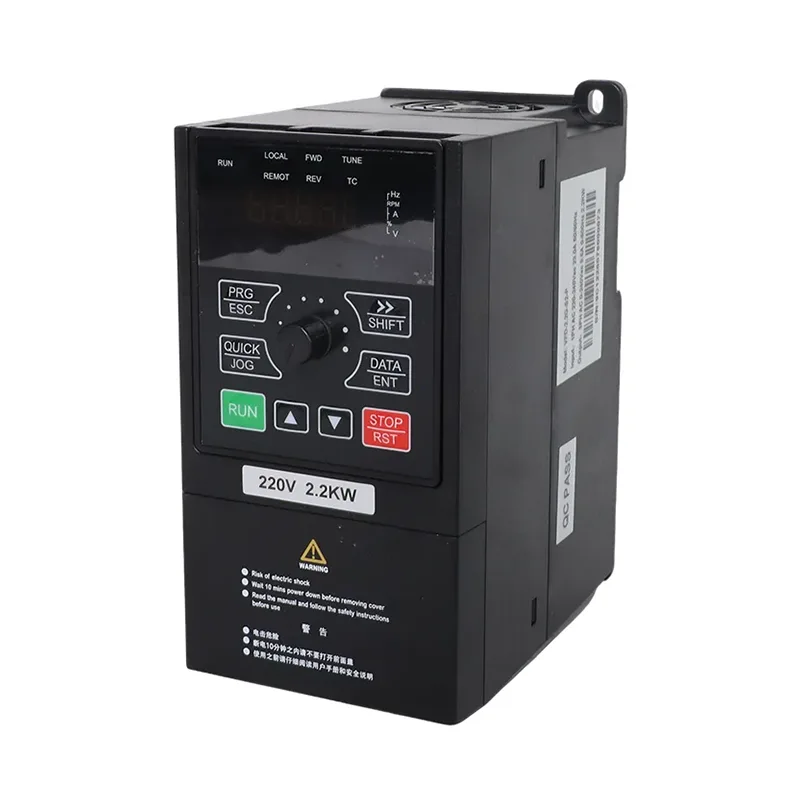

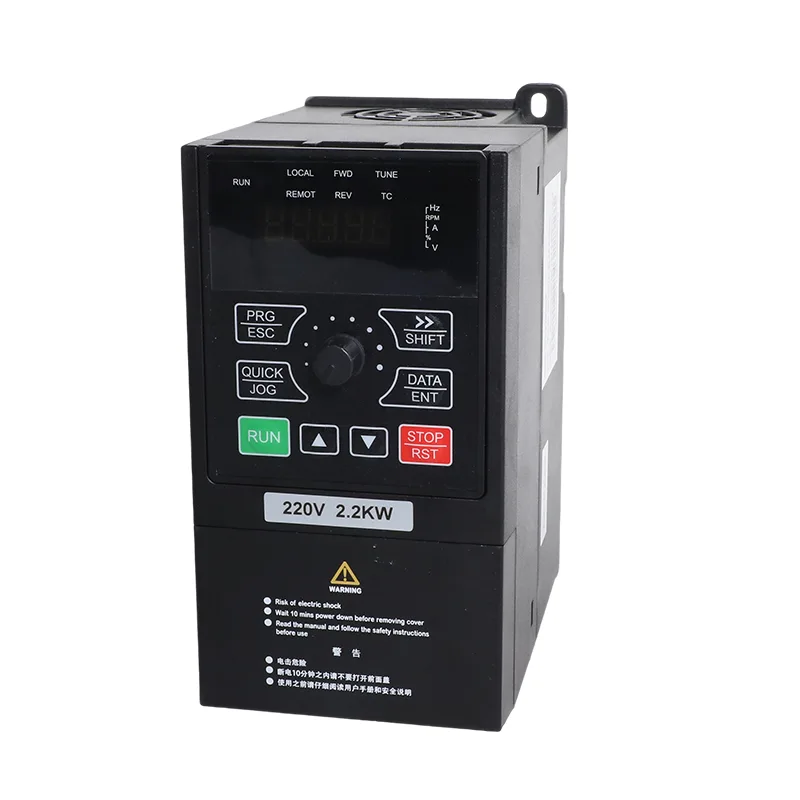

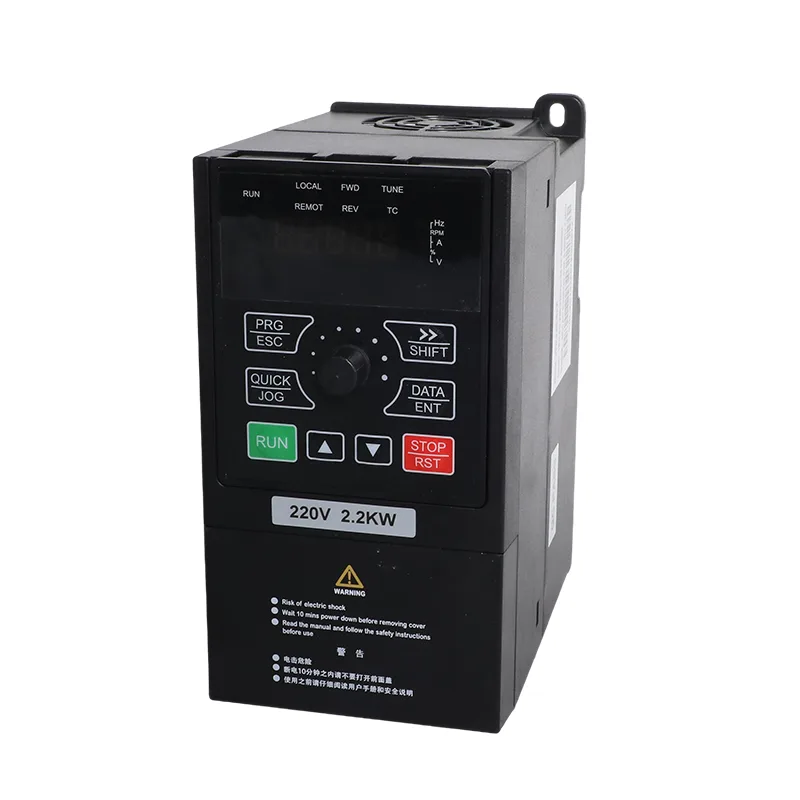

Za kompaktne črpalne sisteme in lahke stroje, ki se napajajo z enofaznim napajanjem 220–240 V, CSIVEI, proizvajalec in dobavitelj s sedežem na Kitajskem, ponuja 0,75–2,2 kW 1-fazno 230-voltno solarno črpalko in splošni inverter VFD. Paleta VFD-PC10 vključuje modele z močjo 0,75 kW, 1,5 kW in 2,2 kW z nazivnimi izhodnimi tokovi 4 A, 7 A in 9,6 A. Za poizvedbe o nakupu delite imensko tablico motorja in predvideni način delovanja, da zahtevate ponudbo za ustrezen model. Navedeni vhodni tokovi so 8,2 A, 14 A in 23 A, zato je treba napajalni tokokrog, kabel in zaščitno napravo izbrati za ustrezni model.
Pri postavitvi neposrednega sončnega črpanja fotonapetostni niz napaja pretvornik, pretvornik pa poganja črpalko; baterijska banka med njima ni potrebna. Kjer je potrebna voda po razpoložljivih sončnih urah, lahko zalogovnik zadrži načrpano vodo za kasnejšo uporabo. Če je varnostno kopiranje omrežja del namestitve, konfigurirajte parametre izbire vira in ožičenje za predvideno zaporedje delovanja.
Konfiguracija PV 1-fazne 230 V solarne črpalke 0,75–2,2 kW in splošnega inverterskega VFD temelji na enem nizu za vsak naveden model. Vhod enosmernega toka je ocenjen na 450 VDC, priporočeno območje napetosti odprtega tokokroga je 360–430 VDC in območje MPPT 250–350 VDC. Tabela B navaja niz 11 modulov z nazivno močjo 250 W (37±1 V) ali 9 modulov z nazivno močjo 300 W (45±1 V). To so priporočene ureditve, prikazane v podatkih o izdelku; potrdite dejansko napetost odprtega tokokroga modula, vključno z njenim povečanjem pri najnižji pričakovani temperaturi mesta, preden dokončate niz. Niz mora ostati pod največjo napetostjo 450 VDC pretvornika.
Nazivna izhodna napetost je navedena kot 3 PH ali 1 PH 220 V AC. Pri združljivem enofaznem motorju priložene nastavitvene informacije določajo izhod U in V s P8-27, nastavljenim na 1. Trifazni 220 V motor uporablja U, V in W, pri čemer P8-27 ostane na 0. Pred vklopom sistema preverite ožičenje motorja in nastavitev parametrov glede na imensko tablico motorja in priročnik za izdelek.
Za 0,75-2,2 kW 1 fazno 230 V solarno črpalko in inverter VFD za splošno uporabo parameter P8-00 izbere način uporabe: 1 za način solarne črpalke in 0 za splošni način. P8-15 ločeno določa delovanje vira v solarni konfiguraciji: samodejno, samo solarno ali samo omrežno. Ohranjanje teh nastavitev razločno pomaga uskladiti pogon s predvidenim zaporedjem ožičenja in krmiljenja.
| Postavka | VFD-PC10-0,75G-S2 | VFD-PC10-1,5G-S2 | VFD-PC10-2.2G-S2 |
| Uporaben motor | 0,75 kW / 1 KM | 1,5 kW / 2 KM | 2,2 kW / 3 KM |
| Nazivna zmogljivost | 1,5 kVA | 3 kVA | 4 kVA |
| Vhodni tok | 8,2 A | 14 A | 23 A |
| Izhodni tok | 4 A | 7 A | 9,6 A |
| AC vhodna napetost | AC 1 PH 220 V (-15 %) do 240 V (+10 %) | ||
| Maks. DC vhodna napetost | 450 VDC | ||
| Priporočeno območje Voc | 360 do 430 VDC | ||
| Priporočeno območje MPPT | 250 do 350 VDC | ||
| Območje začetne napetosti | 160 do 450 VDC, parameter nastavljiv | ||
| Nazivna izhodna napetost | 3 PH ali 1 PH 220 V AC | ||
| Raven hrupa | 50 dBA maks. |
| Model | 37±1 V moduli, 250 W±5 Wp | 45±1 V moduli, 300 W±5 Wp | ||
| Moduli na niz | Strune | Moduli na niz | Strune | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1,5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Postavka | Specifikacija |
| Nazivna frekvenca | 50/60 Hz |
| Vhodno frekvenčno območje | ±5 % (47,5 do 63 Hz) |
| Izhodna napetost | 0 na vhodno napetost |
| Izhodna frekvenca | 0,1 do 500 Hz |
| Največja frekvenca | 0 do 500 Hz (SVC in V/F krmiljenje) |
| Nosilna frekvenca | 0,8 kHz do 8 kHz, samodejno prilagojeno obremenitvi (podprto do 16 kHz) |
| Frekvenčna ločljivost | Digitalna nastavitev 0,01 Hz; analogna nastavitev 0,025 % največje frekvence |
| Nadzorni način | Brezsenzorski vektorski nadzor (SVC); V/F krmiljenje |
| Začetni navor | 0,5 Hz / 150 % (SVC) |
| Razpon hitrosti | 1:100 (SVC) |
| Natančnost stabilnosti hitrosti | ±0,5 % (SVC) |
| Preobremenitvena zmogljivost | 150 % nazivnega toka za 60 s; 170 % za 12 s; 190 % za 1,5 s |
| Povečanje navora | Samodejno povečanje navora; ročno povečanje 0,1 % do 30,0 % |
| V/F krivulja | Linearna, večtočkovna in kvadratna krivulja (moč 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F ločitev | Popolna ločitev, polovična ločitev |
| Pospešek/pojemek | Linearna ali S-krivulja, 0,0 do 6500,0 s |
| DC zaviranje | Začetna frekvenca 0,00 Hz do največje frekvence; čas 0,0 do 36,0 s; trenutno 0,0 % do 100,0 % |
| JOG nadzor | JOG frekvenca 0,00 Hz do največje frekvence (privzeto 5 Hz); pospeševanje/zaviranje 0,0 do 6500,0 s |
| Vgrajen PID | Da, za zaprto zanko tlaka, pretoka ali temperature brez zunanjega krmilnika |
| AVR | Izhodna napetost ostane stabilna, ko omrežna napetost niha |

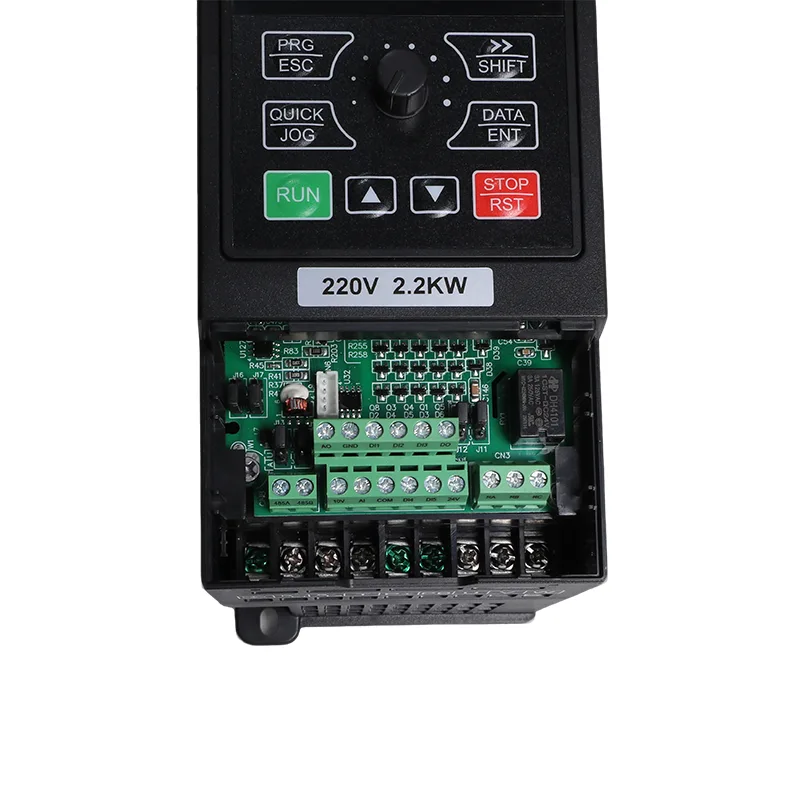

| Vhodne sponke | 5 digitalnih vhodov, DI5 podpira hiter impulz do 50 kHz; 1 analogni vhod 0-10 V ali 0-20 mA; 1 vhod potenciometra s tipkovnico |
| Izhodne sponke | 1 hitri impulzni izhod do 50 kHz; 1 relejni izhod; 1 analogni izhod 0-20 mA ali 0-10 V |
| Komunikacija | RS485, Modbus RTU |
| Zaščita | Zaznavanje kratkega stika motorja ob vklopu, izguba izhodne faze, previsok tok, prenapetost, prenizka napetost, previsoka temperatura, preobremenitev, podobremenitev, šibka svetloba |
| Delovna temperatura | -10°C do 50°C; znižanje 1 % na 1 °C nad 40 °C |
| Temperatura skladiščenja | -20°C do 60°C |
| Vlažnost | Pod 95 % RH, brez kondenzacije |
| Nadmorska višina | Pod 1000 m; zmanjšajte za 1 % na 100 m od 1000 do 3000 m |
| Vibracije | Pod 5,9 m/s² (0,6 g) |
| Ohišje | IP20, stenska montaža ali omarica, navpična namestitev |
| Distribucijski sistem | TN, TT |
| EMC / varnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Ta serija je namenjena črpalnim in lahkim strojem majhnega obsega, kjer je na voljo enofazno napajanje 230 V. Solarno delovanje lahko podpira črpanje vode podnevi, medtem ko splošni način zagotavlja nadzor hitrosti za združljivo opremo na motorni pogon.
Pretvornik podpira bodisi enofazni ali trifazni 220 V AC izhod motorja, odvisno od pravilne povezave motorja in nastavitve P8-27. Ta prilagodljivost je lahko uporabna pri določanju pogona za obstoječo črpalko ali stroj, vendar morajo zahteve glede toka motorja in obremenitve ostati znotraj nazivnih vrednosti izbranega modela.
CSIVEI 0,75-2,2kW 1-fazna 230V solarna črpalka in inverter VFD za splošno uporabo je mogoče naročiti za solarno črpanje ali konvencionalni nadzor hitrosti. Ko zahtevate ponudbo, delite imensko tablico motorja, predvideni način krmiljenja in specifikacije fotonapetostnega modula, da se lahko model in začetna konfiguracija uskladita z aplikacijo.
V načinu solarne črpalke P8-15 izbere samodejno delovanje (0), samo solarno (1) ali samo omrežno (2). V samodejnem načinu P8-16 nastavi interval delovanja iz električnega omrežja (privzeto 60 minut), P8-17 pa nastavi zakasnitev pred ponovnim poskusom solarne energije (privzeto 4 sekunde).
Priporočen niz je en niz modulov 11 × 250 W ali 9 modulov × 300 W. Napetost odprtega tokokroga naj bo v priporočenem območju 360–430 VDC in pod največjo vrednostjo 450 VDC; območje MPPT je 250–350 VDC.
Zaznavanje preobremenitve je privzeto omogočeno na ravni 25 % s 60-sekundnim potrditvenim obdobjem. Plovna stikala se lahko povežejo z DI2 in DI3, napaka E43 pa kaže na napako sonde nivoja, ko se uporablja ta nadzorna ureditev.
P8-00 izbere način solarne črpalke (1) ali splošni način (0). Splošno delovanje zagotavlja krmiljenje SVC/V/F, vgrajen PID in Modbus RTU prek RS485, kar omogoča, da ista pogonska platforma služi združljivim črpalkam, ventilatorjem in drugim majhnim strojem.
ja Priključite črpalko na U in V, nato nastavite P8-27 na 1 za enofazni način črpalke. Trifazne 220 V črpalke se priključijo na U, V in W s P8-27 levo na 0.
Bodisi 11 modulov po 250 W (37 V odprtega tipa) v enem nizu ali 9 modulov po 300 W (45 V tipa) v enem nizu. Oba dajeta napetost polja znotraj priporočenega okna 360 do 430 VDC. Ostanite pod odprtim tokokrogom 450 VDC, kar je največji pogon.
Pogon se zažene, ko enosmerna napetost preseže prag v P8-07, in se ustavi, ko izhodna frekvenca ostane pod ravnijo šibke svetlobe v P8-10 (privzeto 20 Hz) dlje kot v P8-11 (privzeto 600 s). Delovanje črpalke pod hitrostjo, pri kateri se premika voda, segreva motor in obrablja ležaje, zato se pogon ustavi, namesto da bi lezel.
Ne. Plošče napajajo pogon, pogon pa črpalko. Rezervoar je shramba, rezervoar pa stane le delček baterije in ga ni treba zamenjati.
ja iMaster je izdelan za obe opravili in parameter P8-00 je tisti, ki izbira med njima. V splošnem načinu se obnaša kot standardni pretvornik s krmiljenjem SVC ali V/F, vgrajenim PID-om, Modbus RTU prek RS485 in popolnim kompletom zaščite. Povejte nam, v katerem načinu mora delovati enota, ko naročite, in pred pošiljanjem jo bomo konfigurirali. Enota, ki je že v načinu solarne črpalke, se preklopi na splošni namen z nastavitvijo P8-00 na 0, tako da je zalogo, kupljeno za eno nalogo, še vedno mogoče prodati v drugo.
Pošljite nam model in projekt. Skupaj navajamo vzorec in količinsko ceno, tako da lahko primerjate stroške iztovarjanja, preden se zavežete, blagovno znamko OEM pa lahko uporabite za ocenjevalno enoto, tako da vidite, kako bo izgledala vaša etiketa.
