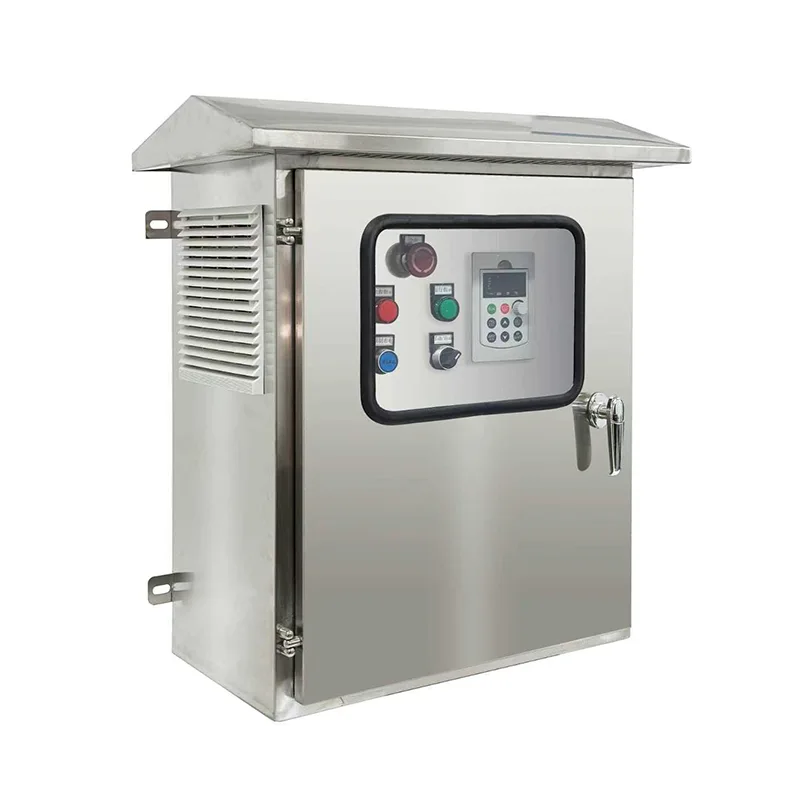

Inverterska omara za sončno črpanje

Ta razsmerniški sistem, nameščen v robustnem talno stoječem jeklenem ohišju z oceno IP54 ali več, združuje celotno verigo pretvorbe moči — vhodno zaščito enosmernega toka, več vhodnih kanalov MPPT, pogonsko stopnjo s spremenljivo frekvenco, izhodno filtriranje izmeničnega toka in obsežen sistemski krmilnik — vse predhodno ožičeno in tovarniško preizkušeno za hitro uporabo na terenu. Nazivne moči segajo od 2,2 kW do več kot 250 kW, podpirajo enofazne in trifazne AC črpalke motorjev pri standardnih napetostih. Napredni algoritem MPPT dosega >99-odstotno učinkovitost sledenja, dinamično prilagajanje hitrosti motorja v realnem času, ko se sončno obsevanje spreminja čez dan, kar zagotavlja največjo dnevno dostavo vode. Možnost hibridnega vhoda sprejme rezervno napajanje iz omrežja izmeničnega toka ali dizelskega generatorja, ki se samodejno preklaplja za vzdrževanje količine vode v oblačnih obdobjih ali ponoči. Integrirana sistemska zaščita pokriva delovanje na suho, preobremenitev, prenapetost, prenizko napetost, izgubo faze in kratek stik, medtem ko avtomatska logika spanja in budnosti, ki temelji na uporabniško nastavljenem minimalnem pragu moči, ščiti črpalko in plošče. Grafični HMI z zaslonom na dotik prikazuje podatke o moči, napetosti, pretoku in energiji v realnem času, z RS485 in izbirnimi vmesniki GPRS/4G/Wi-Fi, ki omogočajo nadzor na daljavo in integracijo v platforme SCADA ali IoT prek Modbusa. Vse napajalne komponente so nameščene v ohišju s klimatskim nadzorom s hlajenjem s filtriranim prisilnim zrakom, prenapetostno zaščito in popolno skladnostjo z veljavnimi IEC in lokalnimi omrežnimi standardi.

2.Idealne aplikacije

Inverterska omara za sončno črpalko, zasnovana za zanesljivo celoletno oskrbo z vodo, kjer je omrežno napajanje nezanesljivo ali ga ni, zagotavlja avtonomno, nenadzorovano krmiljenje črpalke za kmetijske, skupnostne in industrijske vodne sisteme.

Namakanje in kmetovanje v kmetijstvu

Obsežni namakalni sistemi, sistemi kapljičnega dovajanja in vrtilne operacije na oddaljenih kmetijskih zemljiščih so idealni kandidati. Inverter poganja visokozmogljive trifazne črpalke neposredno iz sončnih nizov, kar zagotavlja največji pretok v urah največje sončne svetlobe — ravno takrat, ko pridelki najbolj potrebujejo vodo. Hibridna vhodna zmogljivost omogoča brezhibno varnostno kopiranje omrežja ali generatorja v kritičnih fazah rasti. Ker ni baterij, ki jih je treba vzdrževati, in vremensko odporne zunanje namestitve imajo kmetje znatno nižje stroške energije in obratovalne stroške v primerjavi s črpanjem dizelskega goriva.

Skupnostna in komunalna oskrba z vodo

Podeželske vasi, oddaljena naselja in občinski vodni organi lahko uporabljajo črpanje vrtin na sončno energijo za zagotavljanje čiste pitne vode. Samodejno delovanje pretvornika – zagon ob sončnem vzhodu in zaustavitev ob sončnem zahodu ali ko je zalogovnik poln – odpravlja potrebo po dnevni prisotnosti operaterja. Oddaljeno spremljanje prek GPRS/4G omogoča vodnim organom, da spremljajo stanje črpalke, iztok vode in zdravje sistema iz osrednje nadzorne sobe, kar zmanjša drage obiske lokacije. Robustna konstrukcija omarice ščiti pred prahom, insekti in sezonskimi vremenskimi ekstremi.

Napajanje živine in oddaljenih rančev

Govedorejske postaje, ovčje farme in oddaljene pašne dejavnosti, razširjene po širokih območjih, potrebujejo zanesljivo dostavo vode v rezervoarje in korita. Pretvornik se neposredno poveže s črpalkami vrtin, kar odpravlja logistiko dizelskega generatorja in stroške dostave goriva. Črpanje na sončno energijo se naravno uskladi s poletnim povpraševanjem, ko je poraba vode za živali največja. Zaščita pred suhim tekom samodejno prekine delovanje črpalke, če nivo vode pade, kar preprečuje drag izgorevanje motorja v vrtini.

Industrijska obdelava vode in odpadne vode

Rudarske dejavnosti, kamnolomi in industrijski obrati na lokacijah zunaj omrežja lahko uporabljajo sistem za oskrbo s tehnološko vodo, odstranjevanje vode ali pretočne bazene za odpadne vode. Robustna konstrukcija ohišja pretvornika s filtracijo prahu in aktivnim hlajenjem ustreza težkim industrijskim okoljem. Integracija hibridnega vhoda z obstoječimi rezervnimi generatorji zagotavlja neprekinjeno delovanje ne glede na vremenske razmere.

Nadzor dezertifikacije in okoljski projekti

Projekti obsežnega sajenja dreves, obnove travinja in namakanja puščave temeljijo na dosledni oskrbi z vodo v oddaljenih, negostoljubnih okoljih. Solarni črpalni pretvorniki zagotavljajo avtonomno delovanje brez logistike goriva, z daljinskim nadzorom, ki omogoča centralizirano upravljanje več razpršenih črpalnih mest na velikih ozemljih.

3. Tehnični globoki potop

Solar Pumping Inverter Cabinet združuje celotno pretvorbo moči, krmiljenje in zaščito v standardizirano, tovarniško preizkušeno ohišje – zmanjša inženiring na lokaciji, pospeši zagon in poveča dolgoročno zanesljivost.

Večkanalni MPPT in vhodna arhitektura DC

Solarni nizi so povezani z razsmernikom prek več neodvisnih MPPT vhodnih kanalov, vsak z namenskimi enosmernimi varovalkami, prenapetostnimi zaščitnimi napravami in ločilnimi stikalnimi napravami, nameščenimi v vhodnem delu omare. Krmilnik MPPT neprekinjeno pregleduje napetost niza v širokem razponu (običajno 460 V–850 VDC za večje sisteme), da poišče največjo točko moči in tako doseže >99-odstotno učinkovitost statičnega sledenja. Konfiguracije z dvojnimi ali trojnimi kanali MPPT omogočajo strunam z različnimi orientacijami, koti nagiba ali profili senčenja, da delujejo po svojem individualnem optimumu, kar znatno poveča skupni dnevni izkoristek energije v primerjavi z zasnovami z enim MPPT.

Pretvorba enosmernega toka v izmenični tok in pogon s spremenljivo frekvenco

MPPT-regulirano vodilo DC napaja visoko zmogljivo spremenljivo frekvenčno pogonsko stopnjo, zgrajeno okoli šeste generacije IGBT modulov in hitrega nadzora DSP. Pretvornik sintetizira sinusoidni izhod PWM z nastavljivo napetostjo in frekvenco (0–50/60Hz ali širše), kar omogoča nadzor motorja z mehkim zagonom brez zagonskega toka — bistveno za zaščito navitij potopne črpalke. Napredno krmiljenje V/f s kompenzacijo zdrsa, povečanjem navora in samodejnimi krivuljami optimizacije energije se ujema z značilnostmi motorja v celotnem območju hitrosti. Izhodno filtriranje — z uporabo dušilk enosmernega vmesnega toka, izhodnih reaktorjev in filtrov dV/dt, kot je primerno — zagotavlja dolge kable med pretvornikom in črpalko vrtine brez obremenitev izolacije motorja ali ležajnih tokov.

Hibridno upravljanje vhodne moči

Integrirana funkcija samodejnega prenosa in sinhronizacije sprejme pomožni AC vhod iz omrežja ali dizelskega generatorja. Sistemski krmilnik nenehno primerja razpoložljivo PV moč z zahtevano delovno močjo črpalke. Ko sončna obsevanost pade pod uporabniško določen prag, AC vhod samodejno dopolni ali nadomesti fotonapetostno oskrbo – ohranja dotok vode brez prekinitev. Načini AC-only, PV-only in hibridni prednostni načini so nastavljivi s strani uporabnika. Prednostni način fotonapetostne energije poveča izkoristek sonca, medtem ko uporablja izmenični tok samo za kritje izpada, kar zmanjša stroške goriva ali električne energije.

Zaščitni algoritmi, specifični za črpalko

Vgrajeni krmilnik izvaja nabor zaščit, namenjenih črpalki, ki jih ni v generičnih VFD-jih. Zaznavanje suhega teka nadzira tok motorja, faktor moči in frekvenco v realnem času, prepozna značilno nizko obremenitev nenapolnjene črpalke ali črpalke s suhim tekom v eni sekundi po zaznavi, nato pa sproži samodejno zaustavitev in časovno določeno rutino poskusa ponovnega zagona. Minimalna zaščita moči preprečuje neučinkovito delovanje pri nizkih hitrostih, ki zapravlja vodo brez produktivnega črpanja. Način mirovanja se vklopi, ko razpoložljiva sončna energija pade pod uporabniško nastavljen prag budnosti, preide v stanje spremljanja nizke porabe in se samodejno nadaljuje, ko se obsevanje vrne. Zaznavanje polnosti vode iz plovnega stikala na ravni rezervoarja ali vhoda tlačnega pretvornika zaustavi črpalko, da prepreči prelivanje, neodvisno od dnevnega solarnega cikla.

Kabinetski inženiring in varstvo okolja

Samostoječa omarica je izdelana iz pocinkane jeklene pločevine s prašno lakiranim premazom, odpornim na vremenske vplive, ki dosega ocene IP54, IP55 ali IP65, odvisno od specifikacije modela. Omarica je razdeljena na funkcionalne predelke — vhod enosmernega toka, pretvorba električne energije, krmiljenje in izhod izmeničnega toka — s tečaji, zaprtimi vrati, ki omogočajo dostop do vseh servisnih komponent. Hladilni sistem s filtriranim prisilnim zrakom z ventilatorji s spremenljivo hitrostjo, ki jih nadzoruje temperatura, vzdržuje optimalno notranje okolje za močnostno elektroniko. Dovod zraka uporablja visoko učinkovite filtre, primerne za prašna kmetijska okolja; tropske različice dodajo konformni premaz na vse PCB-je za območja z visoko vlažnostjo. Vgrajeni termostatsko nadzorovani grelniki proti kondenzaciji so na voljo za uporabo v hladnih podnebjih.

Nadzor, HMI in povezljivost na daljavo

Barvni HMI z zaslonom na dotik, nameščen na vratih, zagotavlja takojšen pregled stanja sistema, vključno z vhodno močjo PV, hitrostjo motorja, izhodno napetostjo, frekvenco, dnevnim donosom energije in kumulativno dostavo vode (izračunano iz krivulj črpalke ali vhoda merilnika pretoka). Nastavitve parametrov so zaščitene z geslom z več nivoji dostopa. Standardni komunikacijski vmesniki vključujejo RS485 (Modbus RTU) za integracijo SCADA z izbirnimi moduli GPRS, 4G, Wi-Fi ali Ethernet za oddaljeni nadzor v oblaku. Platforma omogoča daljinski zagon/ustavitev, spreminjanje parametrov, potrditev alarma in beleženje podatkov — kar enemu operaterju omogoča upravljanje na desetine razpršenih črpalk.

4. Pogosta vprašanja

V1: Katere vrste črpalk in velikosti motorjev lahko poganja ta pretvornik?

Sistem podpira trifazne AC indukcijske motorje in sinhrone motorje s trajnimi magneti v konfiguracijah potopnih in površinskih črpalk. Vrednosti moči segajo od 2,2kW do več kot 250kW. Pogoste aplikacije vključujejo črpalke za globoke vrtine, horizontalne centrifugalne črpalke in turbinske črpalke. Pomagali vam bomo pri ujemanju zmogljivosti pretvornika s podatki na imenski tablici motorja vaše črpalke.

V2: Ali sistem potrebuje baterije?

Ne. Pretvornik poganja črpalko neposredno iz sončnih kolektorjev, pri čemer baterija ni potrebna. Voda se črpa v času sončne svetlobe in se shrani v rezervoarju, rezervoarju ali zbiralnem rezervoarju - kar je veliko bolj stroškovno učinkovito kot shranjevanje električne energije v baterijah. Če je potrebna 24-urna oskrba z vodo, lahko izbirni hibridni AC vhod v temi vključi napajanje iz omrežja ali generatorja.

V3: Koliko sončnih kolektorjev potrebujem in kako so povezani?

Konfiguracijo plošče določa moč vaše črpalke, ciljna dnevna količina vode in lokalno sončno obsevanje. Območje napetosti MPPT pretvornika (običajno 460–850 VDC za trifazne sisteme) določa dolžino serijskega niza. Naši prodajni inženirji bodo izračunali velikost polja in konfiguracijo nizov na podlagi preprostega vprašalnika na spletnem mestu. Omarica vključuje razdelek z združevanjem enosmernega toka z vhodi z varovalko, kar poenostavlja ožičenje polja.

V4: Kaj se zgodi v oblačnih dneh ali v obdobjih nizke sončne svetlobe?

Inverter upočasni motor črpalke, ko se sončna energija zmanjša, ohranja stalen, a zmanjšan pretok vode. Če moč pade pod minimalni prag, ki ga je nastavil uporabnik, sistem preklopi v način mirovanja in redno preverja ponovno obsevanje. Če je sistem opremljen z AC hibridno vhodno možnostjo, napajanje iz omrežja ali generatorja samodejno dopolni ali nadomesti sončno energijo v obdobjih nizkega obsevanja.

V5: Kakšna zaščita je na voljo za črpalko?

Obsežni zaščitni algoritmi pokrivajo suhi tek, preobremenitev, previsok tok, prenapetost, prenizko napetost, izgubo faze, kratek stik in previsoko temperaturo. Zaznavanje suhega teka je še posebej kritično za uporabo v vrtinah; krmilnik v nekaj sekundah prepozna stanje nizke obremenitve, značilno za suho črpalko, in se izklopi, preden pride do poškodbe motorja, nato pa sproži cikel samodejnega časovnega ponovnega zagona.

V6: Ali je pretvornik mogoče namestiti na prostem?

ja Omarica ima oceno IP54, IP55 ali IP65, odvisno od specifikacije, in je zasnovana za trajno zunanjo namestitev. Vključuje filtrirano prezračevanje, zatesnjena tesnila vrat in premaz, odporen na UV žarke. Za ekstremna okolja so na voljo dodatne možnosti, kot so senčniki, izboljšana filtracija prahu in notranji grelniki proti kondenzaciji.

V7: Kako se sistem spremlja in nadzoruje na daljavo?

Standardni RS485 Modbus RTU omogoča lokalno integracijo SCADA ali HMI. Izbirni moduli GPRS/4G, Wi-Fi ali Ethernet omogočajo oddaljen nadzor v oblaku prek spletnega portala ali mobilne aplikacije. Ogledate si lahko stanje v realnem času, prejemate alarmna obvestila, prenašate zgodovinske podatke in na daljavo prilagajate parametre. To je še posebej pomembno za mesta na razpršenem geografskem območju.

V8: Kakšno vzdrževanje potrebuje omara?

Redno vzdrževanje je minimalno: četrtletno čiščenje ali zamenjava zračnega filtra, vizualni pregled kabelskih povezav in tesnil na vratih ter letni test delovanja zaščitnih naprav. Zasnova ohišja s sprednjim dostopom pomeni, da so vse komponente – varovalke, kontaktorji, krmilna tiskana vezja in napajalni moduli – dosegljive brez odstranitve ohišja.

5.A regionalna kmetijska uprava – obsežna uporaba solarnega namakanja

Ozadje

Vladni organ za kmetijski razvoj v polsušni regiji podsaharske Afrike je načrtoval zamenjavo namakalnih črpalk na dizelski pogon s sončno energijo v več kmetijskih zadrugah. Projekt je bil namenjen 20 vrtinam, razporejenim po širokem geografskem območju, od katerih je vsako oskrbovalo vodo za kapljično namakano vrtnarstvo in poljske pridelke. Logistika dizelskega goriva je predstavljala več kot 60 % operativnih stroškov, okvare generatorjev pa so pogosto prekinile namakanje v kritičnih obdobjih rasti.

Izziv

Vsaka lokacija je predstavljala podoben profil: obstoječo trifazno potopno črpalko za vrtine z močjo od 15 kW do 45 kW, oddaljeno lokacijo brez povezave z omrežjem in suho sezono, ki je natančno sovpadala z največjim sončnim obsevanjem. Zahteve oblasti so bile zahtevne:

●  Ničelna odvisnost od baterije za zmanjšanje kapitalskih stroškov in stroškov zamenjave

●  Zmožnost dobave največje količine vode v opoldanskih urah, ko je bilo izhlapevanje pridelka največje

●  Zaščita dragih potopnih črpalk pred suhim tekom v vrtinah s spremenljivo količino vode

●  Oddaljeno centralizirano spremljanje vseh 20 lokacij iz regijskega sedeža

● Robustna konstrukcija, ki vzdrži celoletni prah, sezonsko deževje in temperature okolja do 45 °C

Zakaj solarne črpalne inverterske omare?

Inverterska rešitev v obliki omarice je bila izbrana zaradi popolnoma integrirane, vnaprej testirane dobave. Vsaka omarica je prispela na lokacijo, predhodno ožičena z vhodno zaščito DC, MPPT moduli, VFD pogonsko stopnjo, izhodnim filtriranjem in sistemskim krmilnikom – za zagon je potrebna samo povezava s PV poljem in kablom črpalke.

Večkanalni MPPT je omogočil razdelitev sončnega niza vsakega mesta na nize, usmerjene rahlo proti vzhodu in zahodu, kar je podaljšalo efektivne ure črpanja preko konfiguracije, obrnjene čisto proti jugu. Možnost hibridnega vhoda AC je bila določena za dve največji lokaciji, kar omogoča majhen rezervni generator za dopolnitev v daljših oblačnih obdobjih ali za občasno nočno namakanje.

Bistveno je, da je zaščita pred suhim tekom, specifična za črpalko, dala organu zaupanje, da bodo njihove obstoječe črpalke za vrtine – kar je velik nepovratni strošek – zaščitene. Samodejna logika spanja in budnosti je pomenila, da ni bila potrebna dnevna prisotnost operaterja; sistem se je samodejno zagnal ob zori in ustavil, ko so skladiščni rezervoarji signalizirali, da so polni.

Razporeditev

V sodelujočih kmetijskih skupnostih je bilo nameščenih dvajset solarnih črpalnih inverterskih omaric z močjo od 18,5 kW do 45 kW. Vsaka omarica je vključevala dvojne kanale MPPT, možnost hibridnega AC vhoda na dveh največjih enotah in integrirano daljinsko spremljanje GPRS, povezano s centralno platformo organa SCADA. Montažo in zagon je zaključil lokalni izvajalec električnih napeljav v trimesečnem sušnem obdobju. Obstoječe vrtanske črpalke so bile ohranjene in priključene direktno na nove razsmernike.

Rezultati

●  Stroški dizelskega goriva na 20 lokacijah so padli skoraj na nič, pri čemer je bil rezervni generator vključen manj kot 2 % skupnih letnih delovnih ur.

●  Količine dobavljene vode so se ujemale ali presegle osnovno črpanje dizelskega goriva, pri čemer je podaljšano okno MPPT dodalo približno 1,5 dodatne efektivne ure črpanja dnevno.

●  V prvih 18 mesecih delovanja ni prišlo do nobene okvare motorja črpalke, zasluge za nadzor mehkega zagona in zaščito pred suhim tekom.

●  Inženirji organa so nadzirali vseh 20 lokacij z ene same nadzorne plošče in prejemali samodejna SMS opozorila za vsako napako, kar je znatno zmanjšalo stroške obiska lokacij.

●  Uspeh te začetne uvedbe je organ pripeljal do dodelitve sredstev za dodatnih 35 kabinetnih sistemov v naslednji fazi, s čimer se solarno namakanje razširi na nove kmetijske skupnosti.
